第一、二章 常用低压电器VIP免费

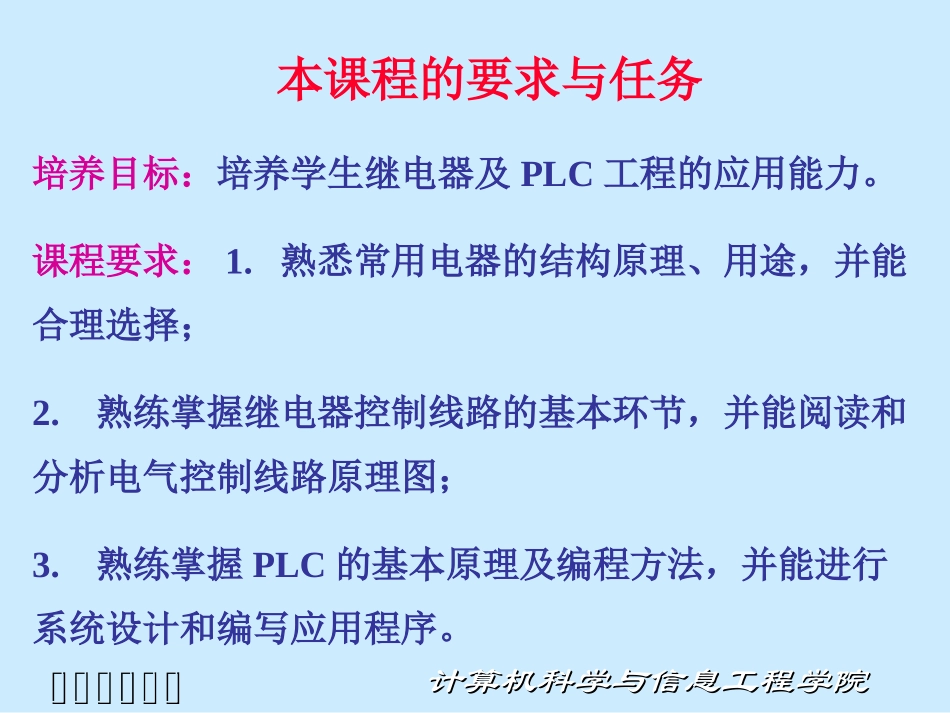

现代电气控制技术1重庆工商大学重庆工商大学（继电器控制部分）（继电器控制部分）计算机科学与信息工程学院计算机科学与信息工程学院重重重重重重重重重重重重本课程的要求与任务培养目标：培养学生继电器及PLC工程的应用能力。课程要求：1.熟悉常用电器的结构原理、用途，并能合理选择；2.熟练掌握继电器控制线路的基本环节，并能阅读和分析电气控制线路原理图；3.熟练掌握PLC的基本原理及编程方法，并能进行系统设计和编写应用程序。计算机科学与信息工程学院计算机科学与信息工程学院重重重重重重重重重重重重1.1概述低压电器高压电器控制电器AC1200V或DC1500V以下第一章常用低压电器计算机科学与信息工程学院计算机科学与信息工程学院重重重重重重重重重重重重低压电器手动电器自动电器刀开关组合开关按钮……接触器继电器行程开关……由操作人员手动操纵按照指令、信号、或某个物理量的变化而自动动作1.1概述计算机科学与信息工程学院计算机科学与信息工程学院重重重重重重重重重重重重1.1概述自动电器的基本组成电磁机构（感受部分）触头系统（执行部分）吸引线圈、铁心、衔铁触点（触头）计算机科学与信息工程学院计算机科学与信息工程学院重重重重重重重重重重重重电路符号FU熔体额定电流IFN的选择：NNMFNIII)5.2~2(3.多台电动机NFNII)5.3~5.1(2.单台电动机LFNII（稍大）1.照明电路作用：用于短路保护熔断器组成：熔体和熔座1.2熔断器计算机科学与信息工程学院计算机科学与信息工程学院重重重重重重重重重重重重作用：将电路和电源明显的隔开如用于直接启动电动机，考虑到电机较大的起动电流，刀闸的额定电流值一般选择：3倍异步电机额定电流电路符号Q1.3隔离器刀开关计算机科学与信息工程学院计算机科学与信息工程学院重重重重重重重重重重重重作用：既是开关，又可实现短路、过载、欠压保护。结构：过流脱扣器欠压脱扣器工作原理：过流时，过流脱扣器将脱钩顶开，断开电源；欠压时，欠压脱扣器将脱钩顶开，断开电源。1.4低压断路器（自动开关）计算机科学与信息工程学院计算机科学与信息工程学院重重重重重重重重重重重重1.5接触器用来频繁地接通或断开电动机或其他设备的主电路构成；主要由电磁铁和触点两部分组成，交流接触器技术指标：线圈额定工作电压、主触点额定电流等触点又可分为主触点和辅助触点。计算机科学与信息工程学院计算机科学与信息工程学院重重重重重重重重重重重重计算机科学与信息工程学院计算机科学与信息工程学院重重重重重重重重重重重重1.5接触器a）外形b）结构示意图计算机科学与信息工程学院计算机科学与信息工程学院重重重重重重重重重重重重~~~动作过程线圈通电衔铁被吸合触点闭合接通电源线圈铁芯衔铁主触点弹簧辅助触点M3~电动机动作原理：电磁铁原理计算机科学与信息工程学院计算机科学与信息工程学院重重重重重重重重重重重重接触器工作原理：电磁铁原理•线圈通电：触点动作（常开闭合，常闭断开）；线圈断电：触点复位（常开断开，常闭闭合）。计算机科学与信息工程学院计算机科学与信息工程学院重重重重重重重重重重重重接触器线圈接触器主触点－用于主电路(流过的电流大，需加灭弧装置）常开常闭接触器辅助触点－用于控制电路（流过的电流小，无需加灭弧装置）KM接触器有关符号接触器有关符号触点区别：计算机科学与信息工程学院计算机科学与信息工程学院重重重重重重重重重重重重1.5接触器交流接触器技术指标：主触点额定电流IC应大于等于所控制线路的总电流线圈额定工作电压应等于控制回路的电源电压计算机科学与信息工程学院计算机科学与信息工程学院重重重重重重重重重重重重继电器的工作原理与接触器一样（电磁铁原理）。主要区别在于接触器的主触点可以通过大电流，而继电器的触点无主辅之分...
