第3章 存储器VIP免费

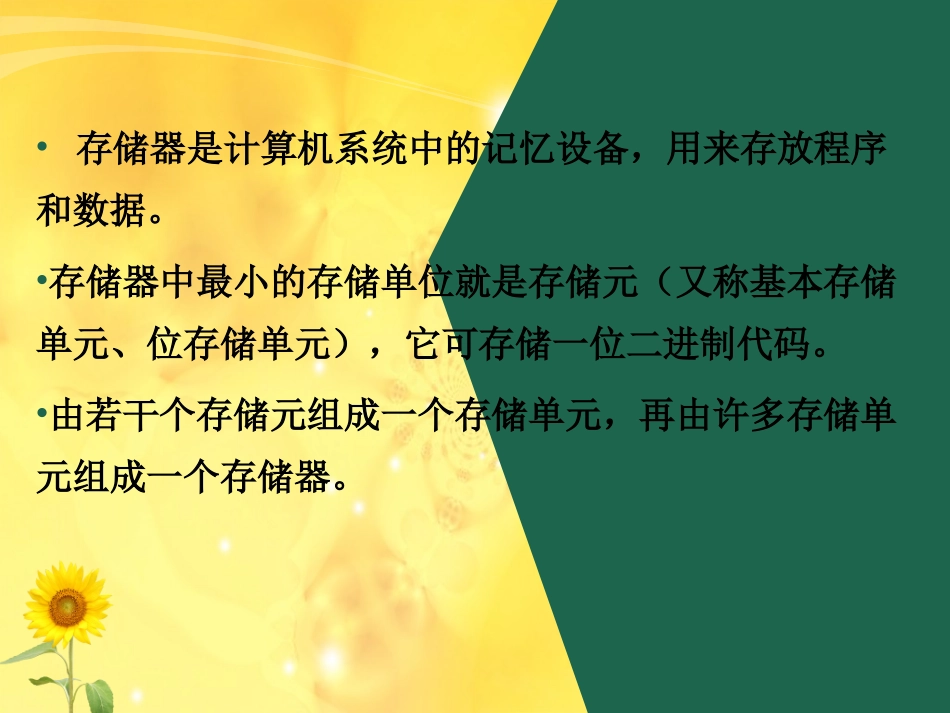

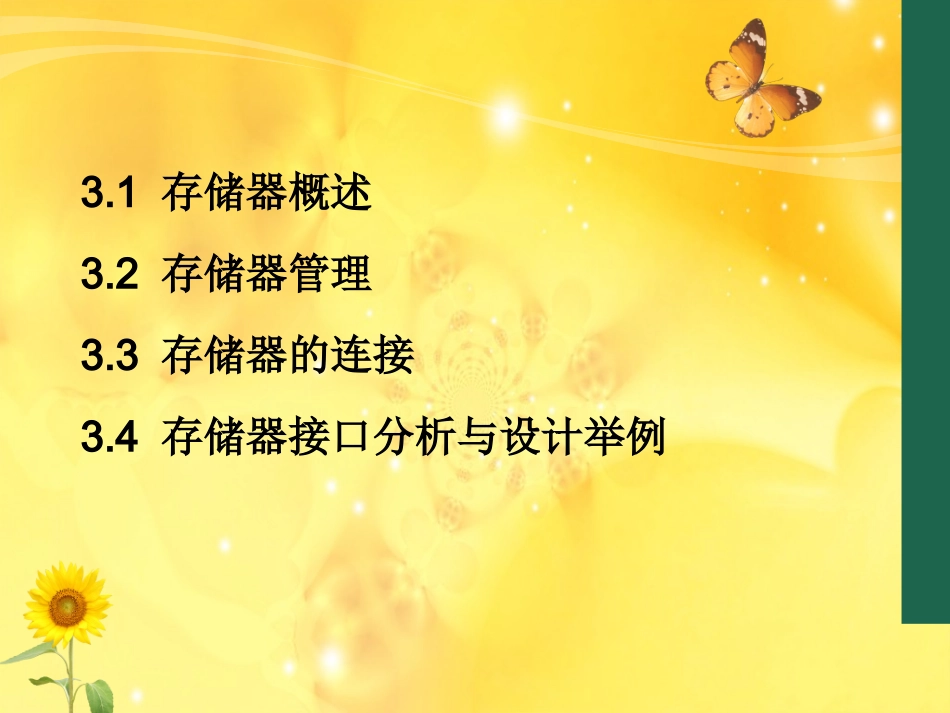

微机原理与接口技术中国水利水电出版社本章内容3.1存储器概述3.2存储器管理3.3存储器的连接3.4存储器接口分析与设计举例3.1存储器概述•存储器是计算机系统中的记忆设备，用来存放程序和数据。•存储器中最小的存储单位就是存储元（又称基本存储单元、位存储单元），它可存储一位二进制代码。•由若干个存储元组成一个存储单元，再由许多存储单元组成一个存储器。3.1.1存储器的分类快速阅读本部分内容，回答以下问题：1、存储器按存储介质分为哪几类？各举一个例子。2、双极型RAM和金属氧化物RAM相比其特点是什么？3、我们常用的优盘属于哪种ROM？3.1.2存储器的主要性能参数快速阅读本部分内容，回答以下问题：1、存储器的主要性能参数有哪些？2、什么是存取时间，什么是存取周期？存取周期为什么大于存取时间？3、可靠性的评价标准是什么？3.1.3存储器的系统结构快速阅读本部分内容，回答以下问题：1、一个存储系统由哪几部分组成？2、地址译码器的作用？3、存储器的地址译码方式有哪两种？双译码相比单译码有什么优点，举例说明？3.2存储器管理8088可寻址1MB空间，这些空间是如何分配的？随着计算机技术的发展，CPU的寻址空间不断扩大，80386CPU可寻址4GB存储空间，如何充分利用CPU庞大的寻址空间发挥其性能呢?本节简单介绍这些方面的技术。3.2.1IBMPC/XT中存储空间的分配IBMPC/XT采用8088CPU，可以寻址1MB存储空间。它的内存地址分配情况如下图所示。8KBBIOSROM0FE000H0FFFFFH图3-1PC/XT存储器地址分配128KBRAM保留(包括显卡)0A0000H0BFFFFH192KBROM扩展板0C0000H0EFFFFH248KB(可在系统板上扩展)ROM0F0000H32KBBASIC解释程序ROM0F6000H256KBRAM(系统板)00000H3FFFFH384KBRAM(扩展板)40000H9FFFFH可被用户使用3.2.2扩展存储器及其管理由80286、80386、80486等CPU组成的微型计算机大多配置了4～16MB内存，现在Pentium以上的PC则配置了32～512MB甚至更多的内存，本节将介绍这些内存的管理和使用方法。1.寻址范围不同的CPU因地址线数目的不同，其寻址范围各不相同，如P66表3-1所示。不同的CPU因地址线数目的不同，其寻址范围各不相同，如P66表3-1所示。2.存储器管理(1)存储器的管理机制对于80386和以后的微处理器均支持三种工作方式，即实地址模式、虚地址保护模式和虚拟8086方式（P67）。（1）虚地址保护模式(了解)•该模式采用了虚拟存储器管理机制，且为段页式虚拟存储器。（2）虚拟8086方式•这种方式是80386、80486和Pentium的一种新的工作方式，该方式支持存储器管理、保护及事务环境中执行8086程序。•它创建了一个虚拟8086方式下执行8086程序的任务的环境，使操作系统能够运行DOS下的程序。（3）实地址模式•实地址模式是80286～Pentium最基本的丁作方式，与8088/8086工作方式基本相同，寻址范围只能在1MB范围内，故不能管理和使用扩展存储器。•在实地址模式下，8086系统对存储器是按分段的方法进行管理的。3.3存储器的连接•CPU与存储器交换的信号包括地址信号，控制信号和数据信号，所以CPU与存储器的连接包括地址线、数据线和控制线的连接3部分。3.3.1存储器的扩展技术1.存储器容量的扩展•由于单个存储芯片的容量是有限的，一个存储器往往要由一定数量的芯片构成。•所须存储芯片的总数量的计算：总片数=总容量/单个芯片容量•例如：存储器容量为8K×8bit，若选用2114芯片(1K×4bit)，则需要：8K×8bit/1K×4bit=16(片)3.3.1存储器的扩展技术•存储器的扩展方式：1.位扩展。2.字扩展。3.字和位同时扩展。(1)位扩展•指只在位数方向扩展(加大字长)，而芯片的字数和存储器的字数是一致的。•例如：用64K×1bit的DRAM芯片组成64K×8bit的存储器。–所需芯片数为：64K×8bit/64K×1bit=8(片)–这8个芯片同时进行读写。–具体的连接方法：P70•位扩展的连接方式是将各存储芯片的地址线、片选线和读/写线相应地并联起来。•位扩展的连接方式是将各存储芯片的地址线、片选线和读/写线相应地并联起来。(2)字扩展•指仅在字数方向扩展，而位数不变。•例如：用16K×8bit的SRAM组成64K×8bit的存储器。–所需芯片数为：64K×8bit/6K×8bit=4(片)–64K×8bit的存储器有16根地址线...
