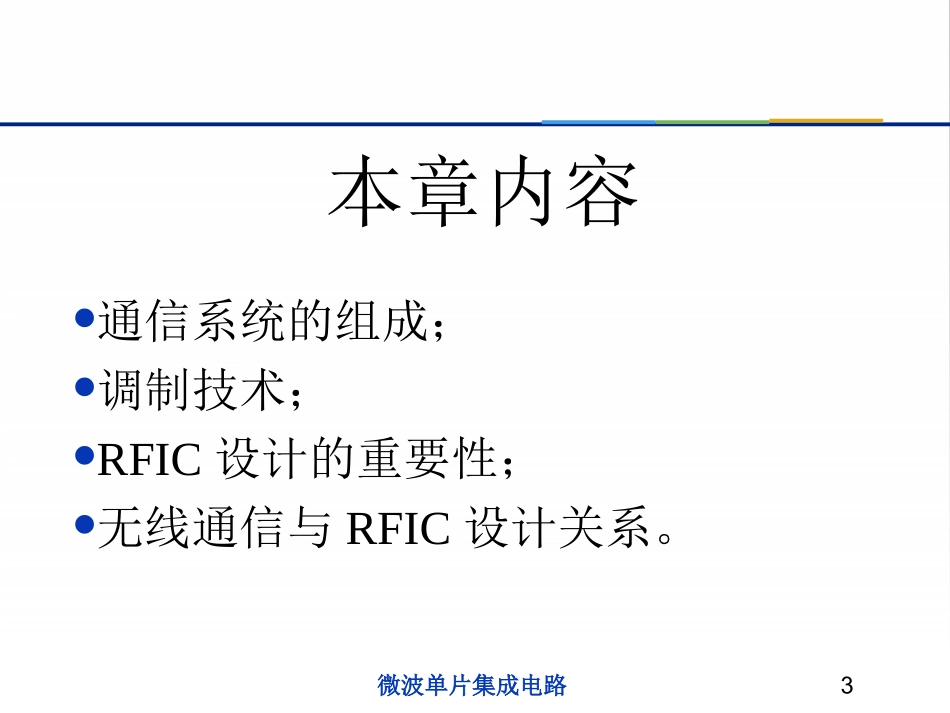

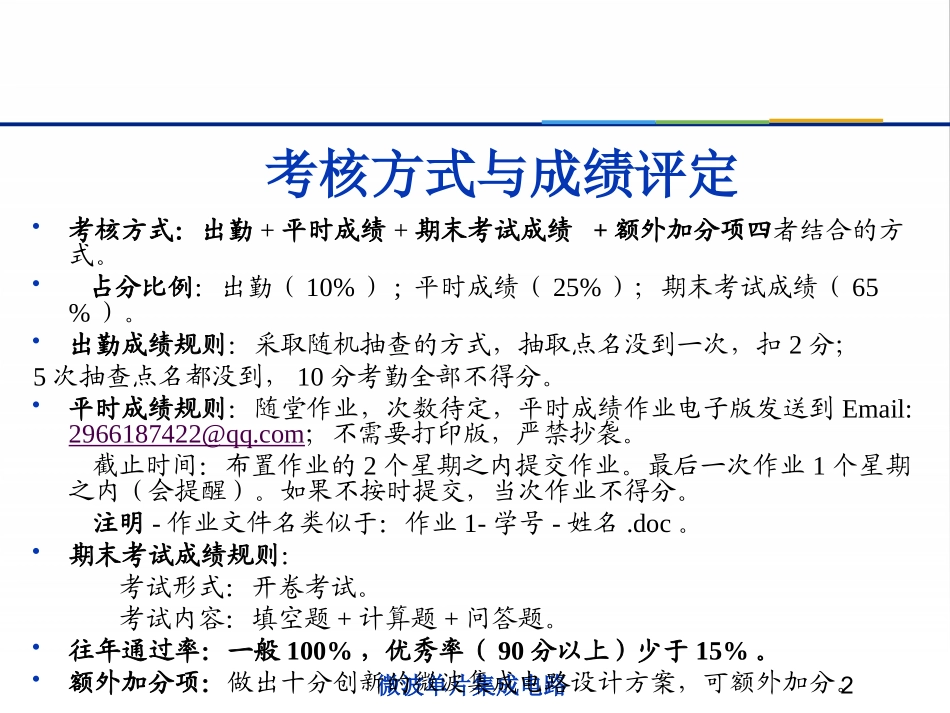

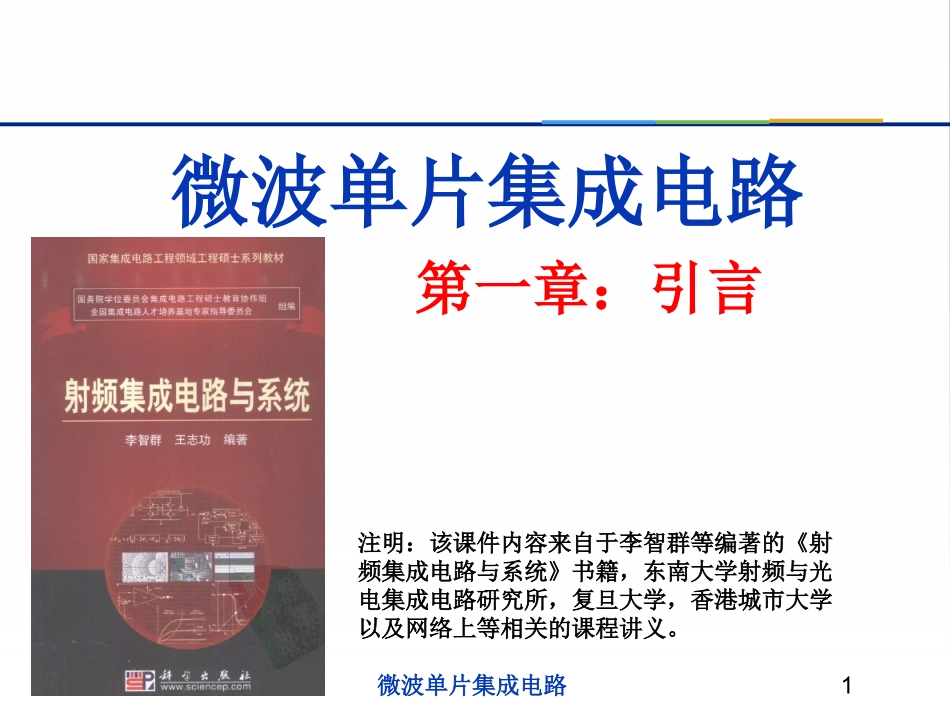

微波单片集成电路1微波单片集成电路第一章：引言注明：该课件内容来自于李智群等编著的《射频集成电路与系统》书籍，东南大学射频与光电集成电路研究所，复旦大学，香港城市大学以及网络上等相关的课程讲义。微波单片集成电路2考核方式：出勤+平时成绩+期末考试成绩+额外加分项四者结合的方式。占分比例：出勤（10%）;平时成绩（25%）；期末考试成绩（65%）。出勤成绩规则：采取随机抽查的方式，抽取点名没到一次，扣2分；5次抽查点名都没到，10分考勤全部不得分。平时成绩规则：随堂作业，次数待定，平时成绩作业电子版发送到Email:2966187422@qq.com；不需要打印版，严禁抄袭。截止时间：布置作业的2个星期之内提交作业。最后一次作业1个星期之内（会提醒）。如果不按时提交，当次作业不得分。注明-作业文件名类似于：作业1-学号-姓名.doc。期末考试成绩规则：考试形式：开卷考试。考试内容：填空题+计算题+问答题。往年通过率：一般100%，优秀率（90分以上）少于15%。额外加分项：做出十分创新的微波集成电路设计方案，可额外加分。考核方式与成绩评定微波单片集成电路3本章内容通信系统的组成；调制技术；RFIC设计的重要性；无线通信与RFIC设计关系。微波单片集成电路4无线通信技术的发展无线通信系统和技术飞速发展；无线通信发展的理论技术基础：JamesMaxwell-1864年-电场和磁场通过其所在的空间中交连耦合会导致波传播；HeinrichHertz-1887年-实验证实了电磁波能量传播；GuglielmoMarconi-1901年-无线电信号(RadioSignals)横越大西洋；从此无线技术正式诞生。从1920年的无线电，1930年的TV传输，直到1980年的移动电话和1990年的全球定位系统(GPS)及当今的移动通信和无线局域网(WLAN)；射频集成电路(RFIC)的发展推动了无线通信技术的发展，是当代无线通信的基础。RFIC已在世界范围内成为大学、研究院所和通信相关产业研究开发的热点。微波单片集成电路5频谱的划分当今最通用的频谱分段法是由电气和电子工程师学会(IEEE)建立的。微波单片集成电路6通信系统的组成微波单片集成电路7调制原因和方式微波单片集成电路8调制解释•基带信号：中心频率为0的信号；•带通信号：中心频率不为0的信号。•调制的概念：将基带信号搬移到载波频率上变成带通信号。微波单片集成电路9调制分类模拟调制：•幅度调制（AM）；•相位调制（PM）；•频率调制（FM）。数字调制：•数字幅度调制（ASK:AmplitudeShiftKeying）；•数字相位调制（PSK:PhaseShiftKeying）；•数字频率调制（FSK:FrequencyShiftKeying）。微波单片集成电路10调制分类模拟调制：•幅度调制（AM）；•相位调制（PM）；•频率调制（FM）。数字调制：•数字幅度调制（ASK:AmplitudeShiftKeying）；•数字相位调制（PSK:PhaseShiftKeying）；•数字频率调制（FSK:FrequencyShiftKeying）。微波单片集成电路11模拟调制-AM模拟调制-幅度调制（AM）特点:•对加性噪声较敏感；•要求功率放大器线性度高。微波单片集成电路12模拟调制-PM&FM模拟调制-相位和频率调制（PM&FM）特点:•对加性噪声不敏感；•不需线性功率放大器，功率放大器效率高；•频率调制FM占用的带宽计算很困难（问题？）。微波单片集成电路13数字调制-ASK数字调制ASK:微波单片集成电路14数字调制-PSK数字调制PSK:微波单片集成电路15数字调制-FSK数字调制FSK:微波单片集成电路16信道分类和干扰微波单片集成电路17RFIC设计瓶颈射频设计工程师应当具备较宽的知识面微波单片集成电路18RFIC设计瓶颈RFIC所涉及的相关学科和技术微波单片集成电路19RFIC发展现状微波单片集成电路20无线通信与RFIC设计微波单片集成电路21无线通信与RFIC设计无线通信系统的发射机和接收机原理框图微波单片集成电路22无线通信与RFIC设计手机射频前端原理框图微波单片集成电路23RFIC设计流程根据系统协议物理层标准确定收发机结构；模块划分和系统规划，确定各个模块的指标；根据代工厂的器件模型，进行前仿真；根据工艺文件，进行版图设计和后仿真；向代工厂提交GDS-II文件，进行流片；对芯片进行测试，考察指标并确定是否需要通过...
