第1章-2(理想电源、电路等效)VIP免费

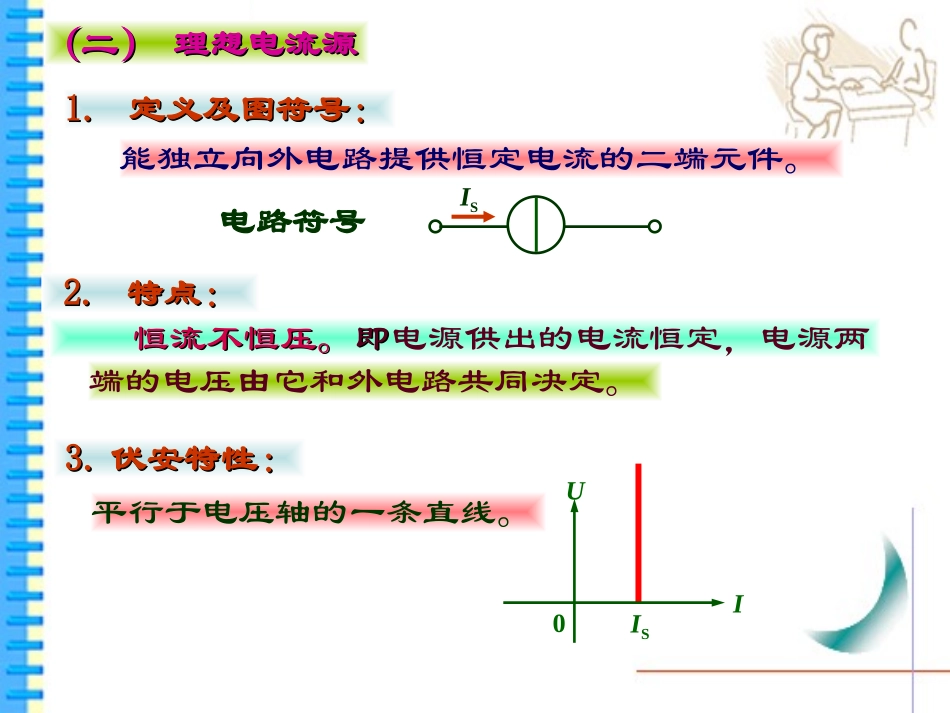

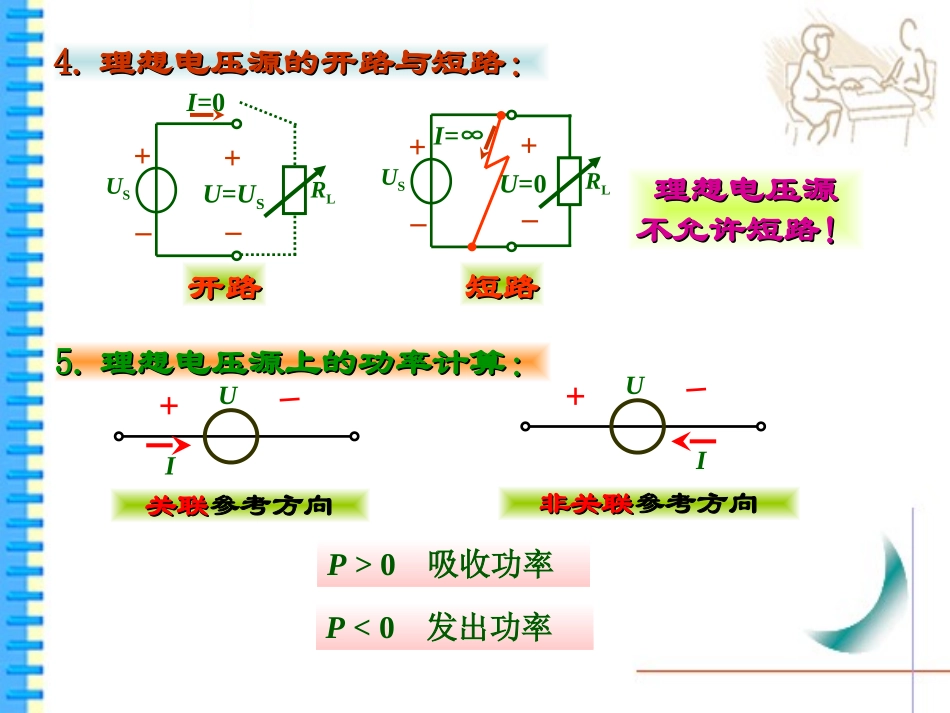

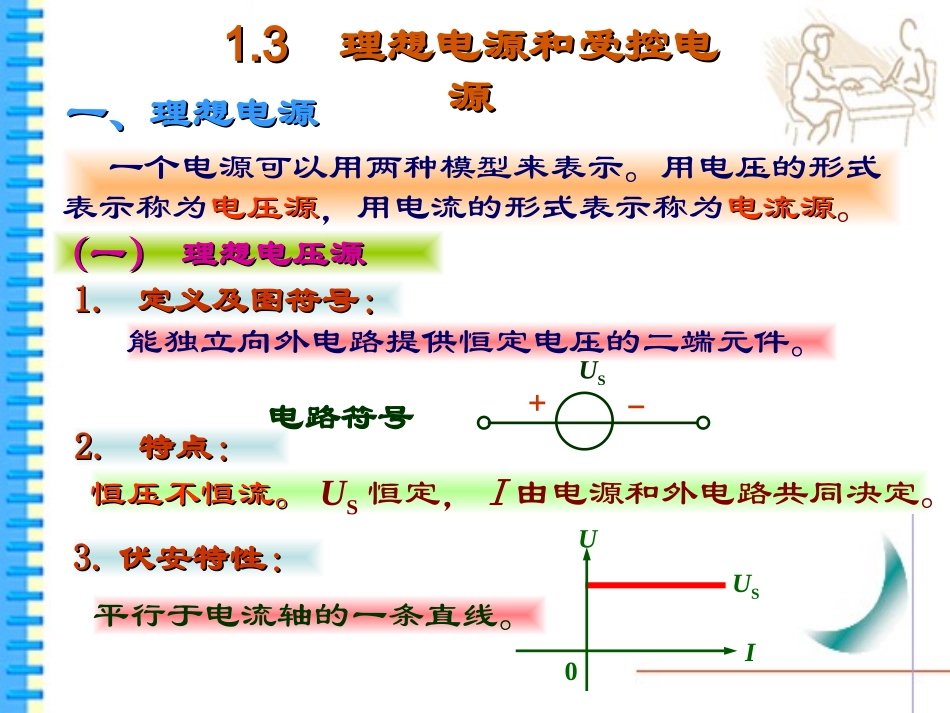

1.31.3理想电源和受控电理想电源和受控电源源一个电源可以用两种模型来表示。用电压的形式表示称为电压源电压源，用电流的形式表示称为电流源电流源。（一）理想电压源（一）理想电压源2.2.特点：特点：能独立向外电路提供恒定电压的二端元件。恒压不恒流。恒压不恒流。US恒定，I由电源和外电路共同决定。电路符号USUSUI03.3.伏安特性：伏安特性：1.1.定义及图符号：定义及图符号：平行于电流轴的一条直线。一、理想电源一、理想电源开路开路4.4.理想电压源的开路与短路：理想电压源的开路与短路：I=0US+_RL+_U=USI=∞US+_RL短路短路+_U=0理想电压源理想电压源不允许短路！不允许短路！5.5.理想电压源上的功率计算：理想电压源上的功率计算：关联关联参考方向+UI+UIP>0吸收功率非关联非关联参考方向P<0发出功率（二）理想电流源（二）理想电流源2.2.特点：特点：端的电压由它和外电路共同决定。ISUI03.3.伏安特性：伏安特性：电路符号IS1.1.定义及图符号：定义及图符号：能独立向外电路提供恒定电流的二端元件。恒流不恒压。恒流不恒压。即即电源供出的电流恒定，电源两平行于电压轴的一条直线。开路开路4.4.理想电流源的开路与短路：理想电流源的开路与短路：I=IS+_U=∞短路短路+_U=0理想电流源内阻无穷大5.5.理想电流源上的功率计算：理想电流源上的功率计算：关联关联参考方向P>0吸收功率非关联非关联参考方向ISRLISRLI=IS理想电流源理想电流源不允许开路！不允许开路！光电池、稳流三极管一般可视为实际电流源。光电池、稳流三极管一般可视为实际电流源。+UIS+UISP<0发出功率+–受控电压源受控电压源受控电流源受控电流源1.1.定义定义2.2.电路图符号电路图符号受控电源的电压或电流不象独立源是给定函数，而是受电路中某个支路的电压或电流的控制。受控源和独立源的相同点：受控源和独立源的相同点：两者都是电源，可向负载提供电压或电流。受控源和独立源的不同点：受控源和独立源的不同点：独立电源的电动势或电流是由非电能量提供的，其大小、方向和电路中的电压、电流无关；受控源的电动势或电流，受电路中某个电压或电流的控制，它不能独立存在，其大小、方向由控制量决定。二、受控电源二、受控电源受控电源分类受控电源分类U1压控电压源1UU+-1UU+-U压控电流源U112UgII212UgI流控电流源12III2I112III1+-1IrU流控电压源1IrU+-U含有受控源的电路分析要点一含有受控源的电路分析要点一可以用两种电源等效互换的方法，简化受控源电路。但简化时注意不能把控制量化简掉。否则会留下一个没有控制量的受控源电路，使电路无法求解。含有受控源的电路分析要点二含有受控源的电路分析要点二如果一个二端网络内除了受控源外没有其他独立源，则此二端网络的开路电压必为0。因为，只有独立源产生控制作用后，受控源才能表现出电源性质。求含有受控源电路的等效电阻时，须先将二端网络中的所有独立源去除(恒压源短路处理、恒流源开路处理)，受控源应保留。1.41.4电路的等效电路的等效两个不同的二端网络、分别连接到完全相同的两个电路部分上，它们分别在这两个相同的外部电路上产生的作用效果相同，我们就说这两个二端网络相互“等效等效”。一、电阻电路的等效一、电阻电路的等效（一）电阻串联的等效1.电路特点:+_R1Rn+_U2I+_U1+_UnUR2(a)各电阻顺序连接，流过同一电流(KCL)；(b)总电压等于各串联电阻的电压之和(KVL)。nUUUU21结论：R=(R1+R2+…+Rn)=RiR=(R1+R2+…+Rn)=Ri等效串联电路的总电阻等于各分电阻之和。2.等效电阻R+_R1Rn+_U2I+_U1+_UnUR2U+_RI4.功率关系P=P1+P2++Pn=I2R1+I2R2++I2RnP1:P2::Pn=R1:R2::Rn应用：应用：降压、限流、调节电压等。降压、限流、调节电压等。3.串联电阻上电压的分配URRUKKURRUKKURRRU2111URRRU2111URRRU2122URRRU2122例：两个电阻分压,如下图例：两个电阻分压,如下图R1+_UR2+_U1_+U2I（二）电阻并联的等效InR1R2RnI+UI1I2_1.电路特点:(a)各电阻两端分别接在一起，两端为同一电压(KVL)；(b)总电流等于流过各并联电阻的电流之和(KCL)。I=I1+I2+…+In等效1/R=1/R1+1...
