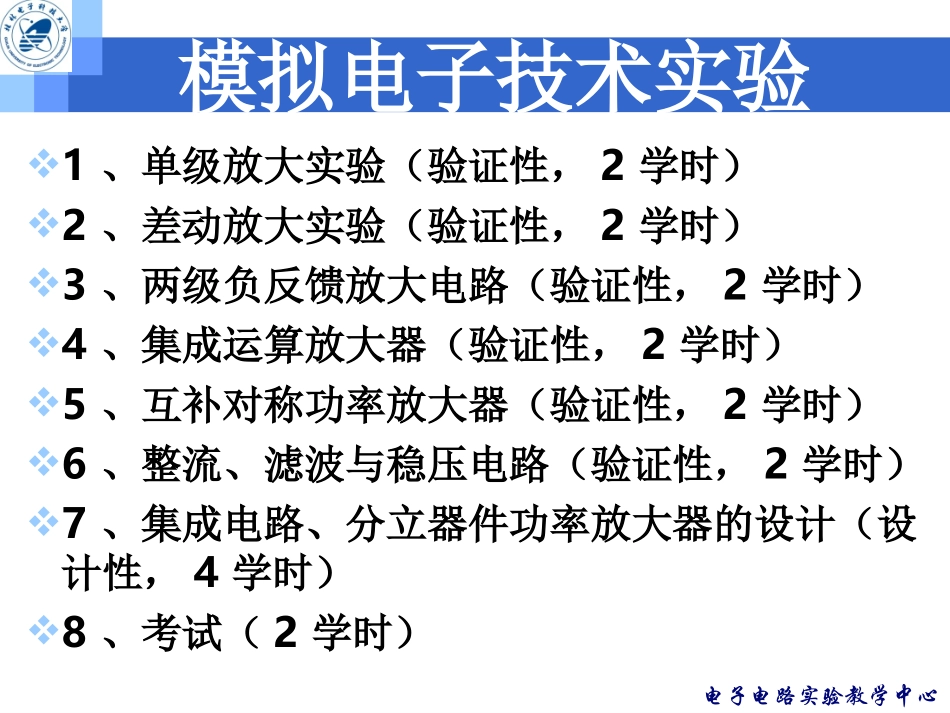

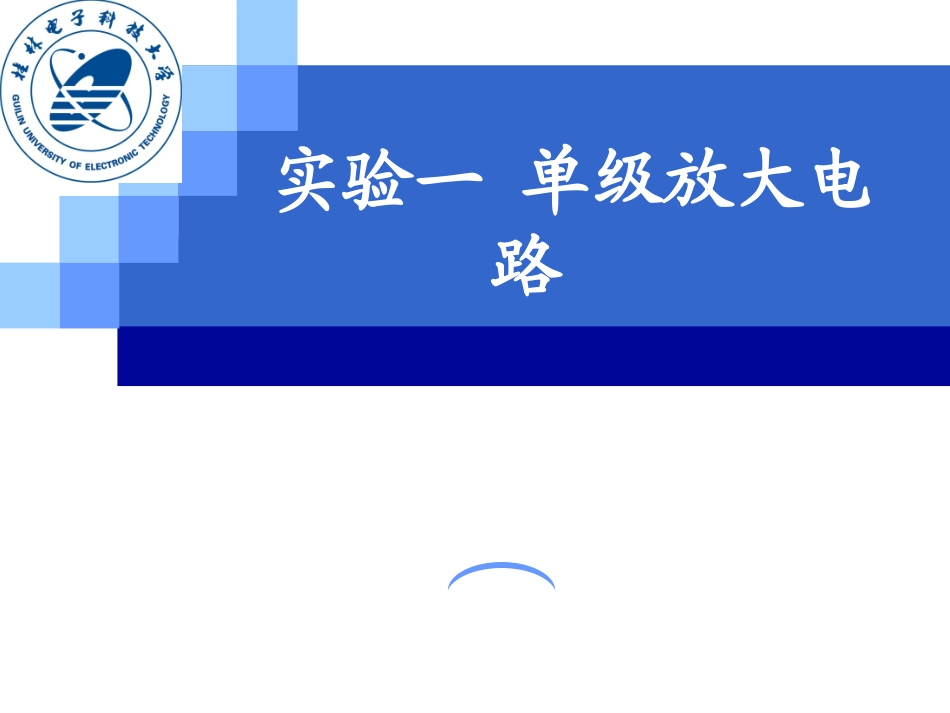

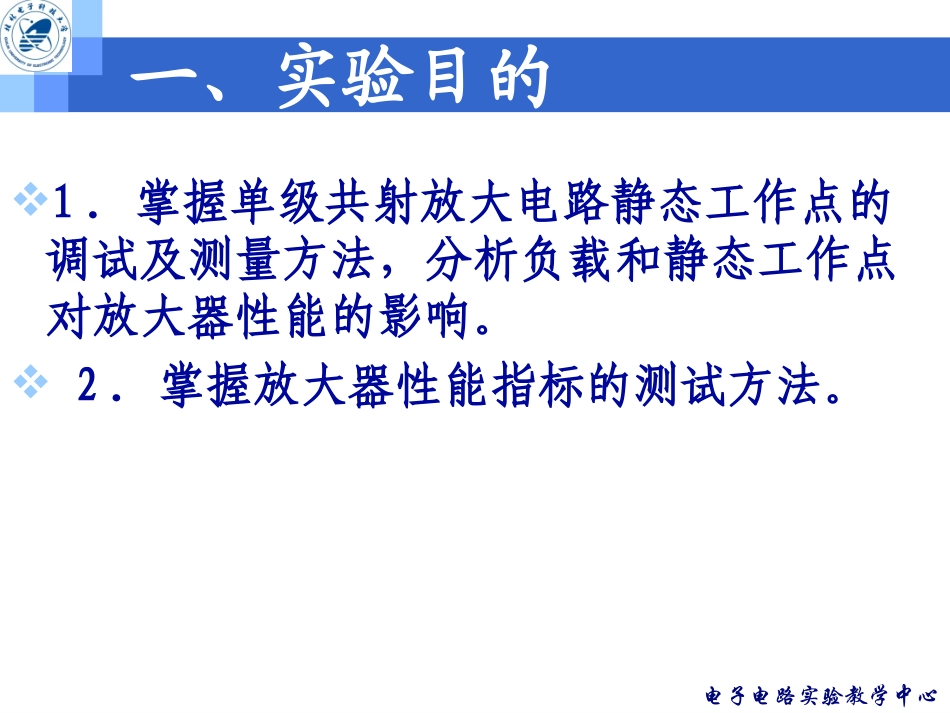

电子电路实验教学中心模拟电子技术实验1、单级放大实验（验证性，2学时）2、差动放大实验（验证性，2学时）3、两级负反馈放大电路（验证性，2学时）4、集成运算放大器（验证性，2学时）5、互补对称功率放大器（验证性，2学时）6、整流、滤波与稳压电路（验证性，2学时）7、集成电路、分立器件功率放大器的设计（设计性，4学时）8、考试（2学时）实验一单级放大电路电子电路实验教学中心一、实验目的1．掌握单级共射放大电路静态工作点的调试及测量方法，分析负载和静态工作点对放大器性能的影响。2．掌握放大器性能指标的测试方法。电子电路实验教学中心二．实验设备1、DDS信号发生器一台2、示波器一台3、毫伏表一台4、直流稳定电源一台5、模拟电子技术实验箱一台6、数字万用表一台电子电路实验教学中心三、实验原理三、实验原理该单级放大电路是一个阻容耦合共射级放大器，采用分压式电流负反馈偏置电路。其静态工作点Q由RB1、RB2、RE、RC及电源电压VCC确定。图1：单级放大器实验电路电子电路实验教学中心四、实验内容与步骤四、实验内容与步骤1.检查电路连接无误，接通电源。(测试导线通断)2.静态工作点的调整与测量具体步骤：调节RP，使UEQ=1.8V-2.2V，即IEQ=1mA。用数字万用表直流电压档测出UBQ，UEQ，UCQ。（注意：使三极管处于放大状态，需满足：UBE≈0.7Ｖ，１V＜UCEQ＜VCC。电源供电为12V时，UCEQ约6V较好。）电子电路实验教学中心3.电压放大倍数的测量3.电压放大倍数的测量交流电压放大倍数是衡量放大电路放大交流信号电压能力重要指标，对图2所示电路，理论分析可得beLCVrRRA//实验中测量带负载不失真输出电压带负载不失真输出电压UUOO和输和输入电压入电压UUii进行计算进行计算：：iUUAOV四、实验内容与步骤四、实验内容与步骤电子电路实验教学中心图2放大倍数的测量信号源20mvpp左右示波器测量电子电路实验教学中心Ri图图3.3.输入电阻的测试原理图及框图输入电阻的测试原理图及框图ii4.4.输入阻抗的测试输入阻抗的测试RiRi四、实验内容与步骤四、实验内容与步骤电子电路实验教学中心5.5.输出阻抗的测量输出阻抗的测量图4：输出电阻的测试原理图及框图RO（其中：（其中：UUOO是负载开路是负载开路电压，电压，UUOLOL是带负载电是带负载电压）压）四、实验内容与步骤四、实验内容与步骤电子电路实验教学中心6.6.观察静态工作点观察静态工作点QQ的变化对放大器性能的影的变化对放大器性能的影响响（1）在正常放大状态下，逐渐增大输入信号的幅度，用示波器观察放大器的输出波形；（2）调节RP的值，记下Rp值，并观察饱和、截止失真情况下的波形。实验过程中完成指导书中表3.2.3中数据测量，观察输出波形，并画出。四、实验内容与步骤四、实验内容与步骤电子电路实验教学中心五、实验报告要求1、分析误差，讨论误差的可能来源；2、对电压放大倍数、输入阻抗、输出阻抗进行分析计算；3、根据误差大小等相关数据，给出你的实验结论；4、回答思考题电子电路实验教学中心1、怎样改变静态工作点？电位器Rp有什么作用？测量Rp时，要将Rp与电路断开，为什么？2、静态工作点对放大器的输出波形有何影响？当电路出现饱和或截至失真时，应怎样调整参数？3、结合所做的实验试分析：在测量放大器的静态工作点时，如果测得，说明三极管处于什么工作状态？如果，三极管又处于什么工作状态？VUCEQ5.0六、思考题六、思考题VUCQ12
