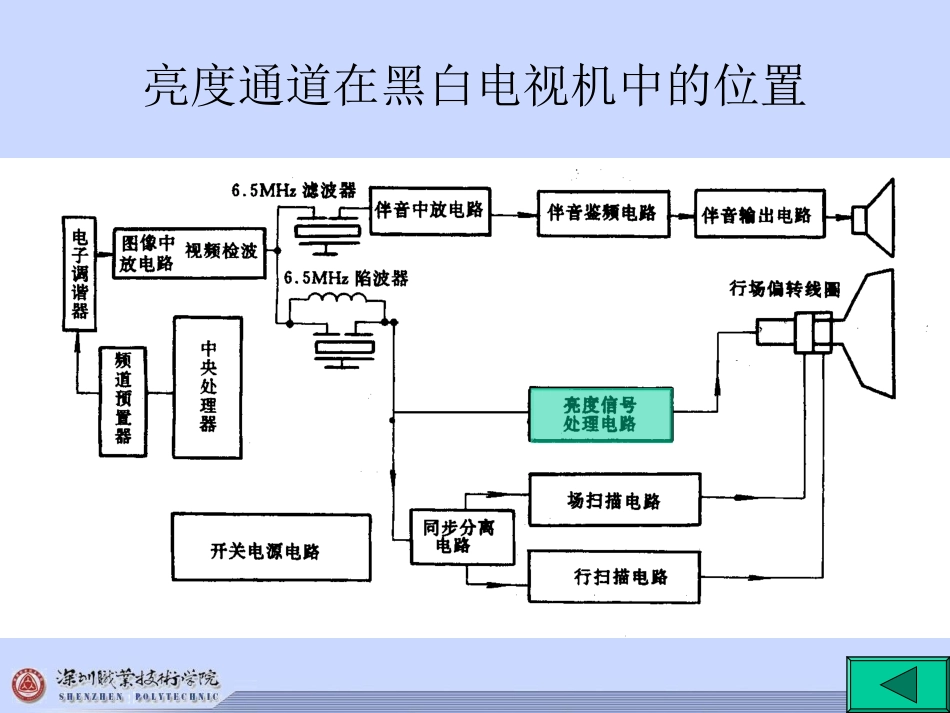

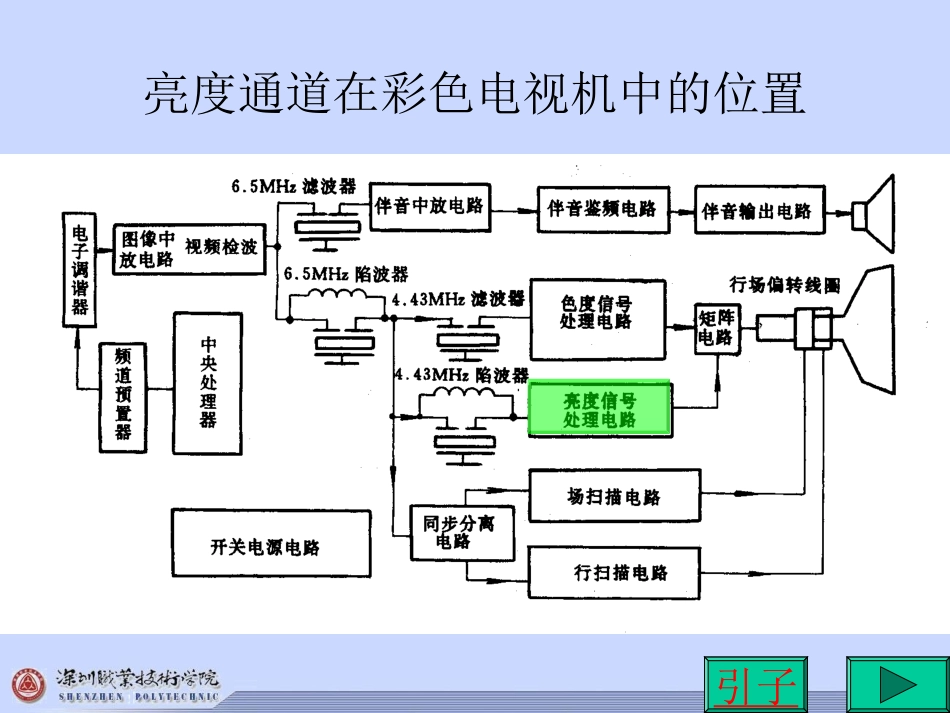

电视机的亮度通道亮度通道在彩色电视机中的位置引子亮度通道在黑白电视机中的位置电路未加入陷波器时的特性亮度通道的幅频特性加入陷波器时的特性4.43M陷波器电路串联谐振——吸收并联谐振——阻波亮度通道的组成•自动清晰度控制电路（ARC）•轮廓补偿电路（钩边电路）•亮度延迟线•直流恢复电路•自动亮度控制电路（ABL）•视频输出电路自动清晰度控制电路（AutoResolutionControlling）特性原始图像陷波后的图像我是一只漂亮的熊猫我怎么变成这个样子了?!轮廓补偿（钩边）原理实例特性轮廓补偿前后的波形与实现钩边电路u1u2u3u1u2u3熊猫的感谢谢谢大家的帮助，我又变成了一只漂亮的熊猫框图亮度超前于色度信号的后果——镶边现象镶边现象的解决之道——亮度延迟线•亮度通道延迟600nS•亮度延迟线原理谢谢大家，我可以放心上学了失去直流分量前后的图像信号我来自侏罗纪公园原始图像我不要当变色龙显示图像直流恢复电路我恢复了本色，玩去了图像亮度过大的危害•造成屏幕荧光粉老化速度加快或者永久性失效•电子束电流过大，使行输出电路的高压过载自动亮度限制电路（AutoBrightLimiting）视频输出电路Y=0.3R+0.59G+0.11B改变直流工作点，调节亮度改变放大倍数，调节对比度电视机的伴音通道伴音通道的位置伴音通道基本框图伴音制式转换电路•混频法——二次混频•陶瓷滤波器法——采用不同滤波器电子音量控制与静噪•ATT电路——控制信号来自于CPU•静噪电路——消除有用信号以外的噪声电视机组成框图亮度的调节对比度调节原始图像我是一只漂亮的熊猫显示图像我怎么变成这个样子了?!娃娃脸原始图像开学了显示图像同学们会笑话我的！我来自侏罗纪公园原始图像我不要当变色龙显示图像天哪，电视变成探照灯啦！探照灯未加入陷波器时的特性亮度通道的幅频特性加入陷波器时的特性未加入陷波器时的特性亮度通道的幅频特性加入陷波器时的特性
