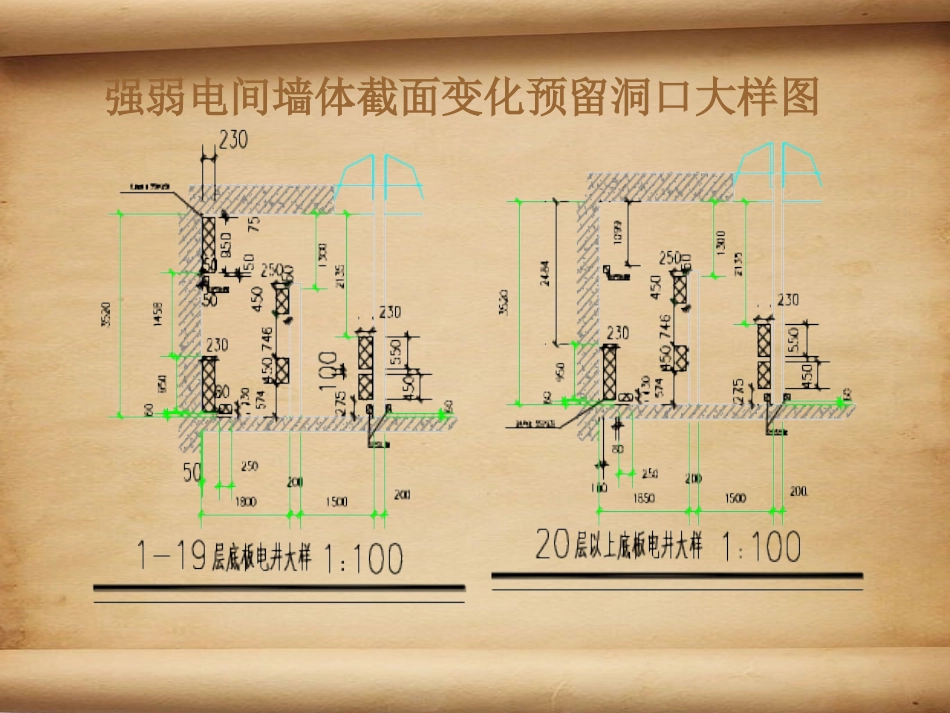

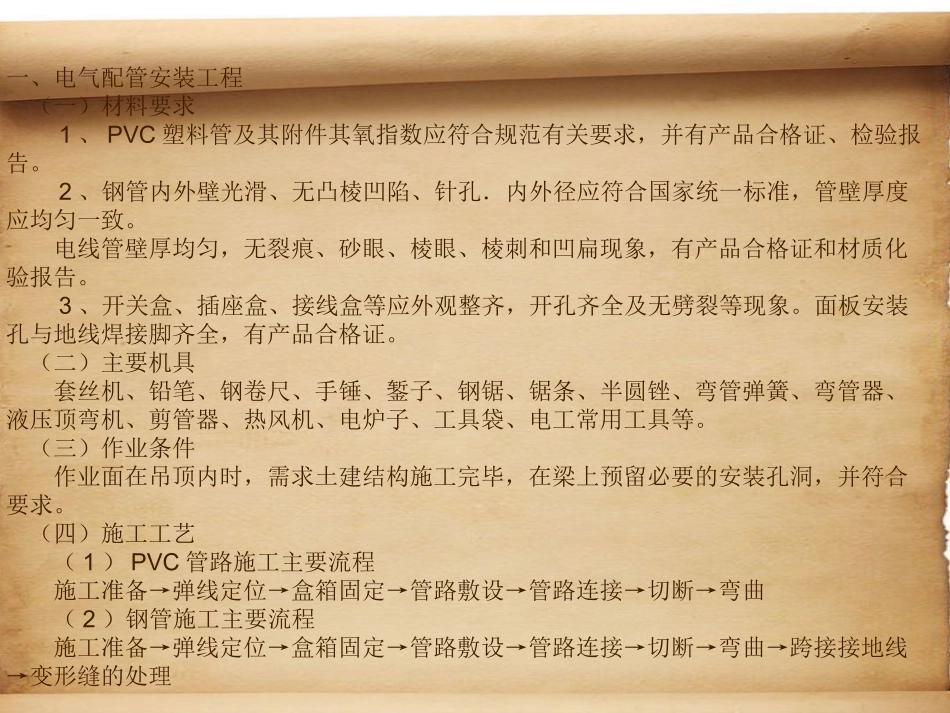

讲解人:一、电气配管安装工程(一)材料要求1、PVC塑料管及其附件其氧指数应符合规范有关要求,并有产品合格证、检验报告。2、钢管内外壁光滑、无凸棱凹陷、针孔.内外径应符合国家统一标准,管壁厚度应均匀一致。电线管壁厚均匀,无裂痕、砂眼、棱眼、棱刺和凹扁现象,有产品合格证和材质化验报告。3、开关盒、插座盒、接线盒等应外观整齐,开孔齐全及无劈裂等现象。面板安装孔与地线焊接脚齐全,有产品合格证。(二)主要机具套丝机、铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、弯管器、液压顶弯机、剪管器、热风机、电炉子、工具袋、电工常用工具等。(三)作业条件作业面在吊顶内时,需求土建结构施工完毕,在梁上预留必要的安装孔洞,并符合要求。(四)施工工艺(1)PVC管路施工主要流程施工准备→弹线定位→盒箱固定→管路敷设→管路连接→切断→弯曲(2)钢管施工主要流程施工准备→弹线定位→盒箱固定→管路敷设→管路连接→切断→弯曲→跨接接地线→变形缝的处理强弱电间墙体截面变化预留洞口大样图水暖间管道井1-20标准层预留洞大样图预埋阶段时刻注意土建各工种施工进度,墙柱钢筋绑扎部分时及时安排劳务介入,着重控制标高定位,复测从支模架引至墙柱钢筋基准点,楼板施工前准备好局部难控点详图(墙体、预留洞口),参与定位(卫生间、二次结构墙体)过程控制,确保暗埋管二次配管不明露。过程控制要点如下:(1)、敷设管路时,应尽量减少弯曲,管路超过下列长度,应增设接线盒(增设接线盒同其它设备盒一样体现在图纸上并在模板上标记):a.管路长度每超过30m,无弯曲。b.管路长度每超过20m,有一个弯曲。c.管路长度每超过15m,有两个弯曲。d.管路长度每超过8m,有三个弯曲。(2)管子弯曲半径大于等于10D,管子弯曲处弯扁度小于等于0.1D(D为管子外径)。(3)管路交叉点的管子应为2支(含)以下,应避免同一位置有3支管子相交叉。灯具预埋灯头盒前应综合给排水图纸中喷淋头位置、电气图纸消防火灾报警探头位置、通风空调送风口位置进行综合布置,保证探测器与灯具水平间距大于0.2m;与送风口边的水平净距大于1.5m;与多孔送风顶棚孔中或条形送风口的水平净距大于0.5m;与嵌入式扬声器净距大于0.1m;与自动喷淋头净距大于0.3m;与墙或其它遮挡物的间距大于0.5m。线盒完成后保证线盒口与模板面平,各接头、锁头采用密封带封好,保证其严密性,管路绑扎间距不大于1m。各管路严禁有敞口、禁止管路从面筋上或底筋下敷设。
