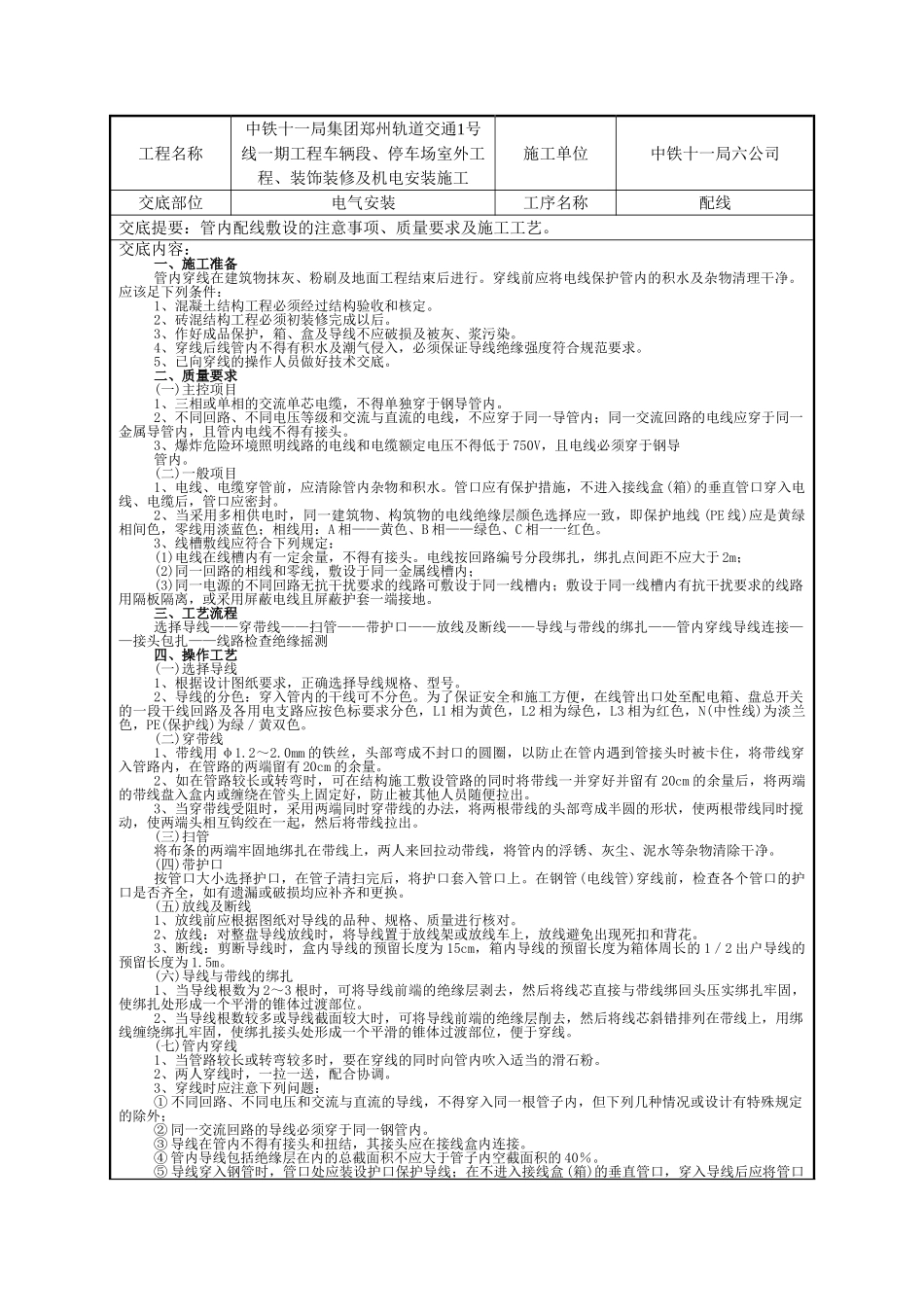

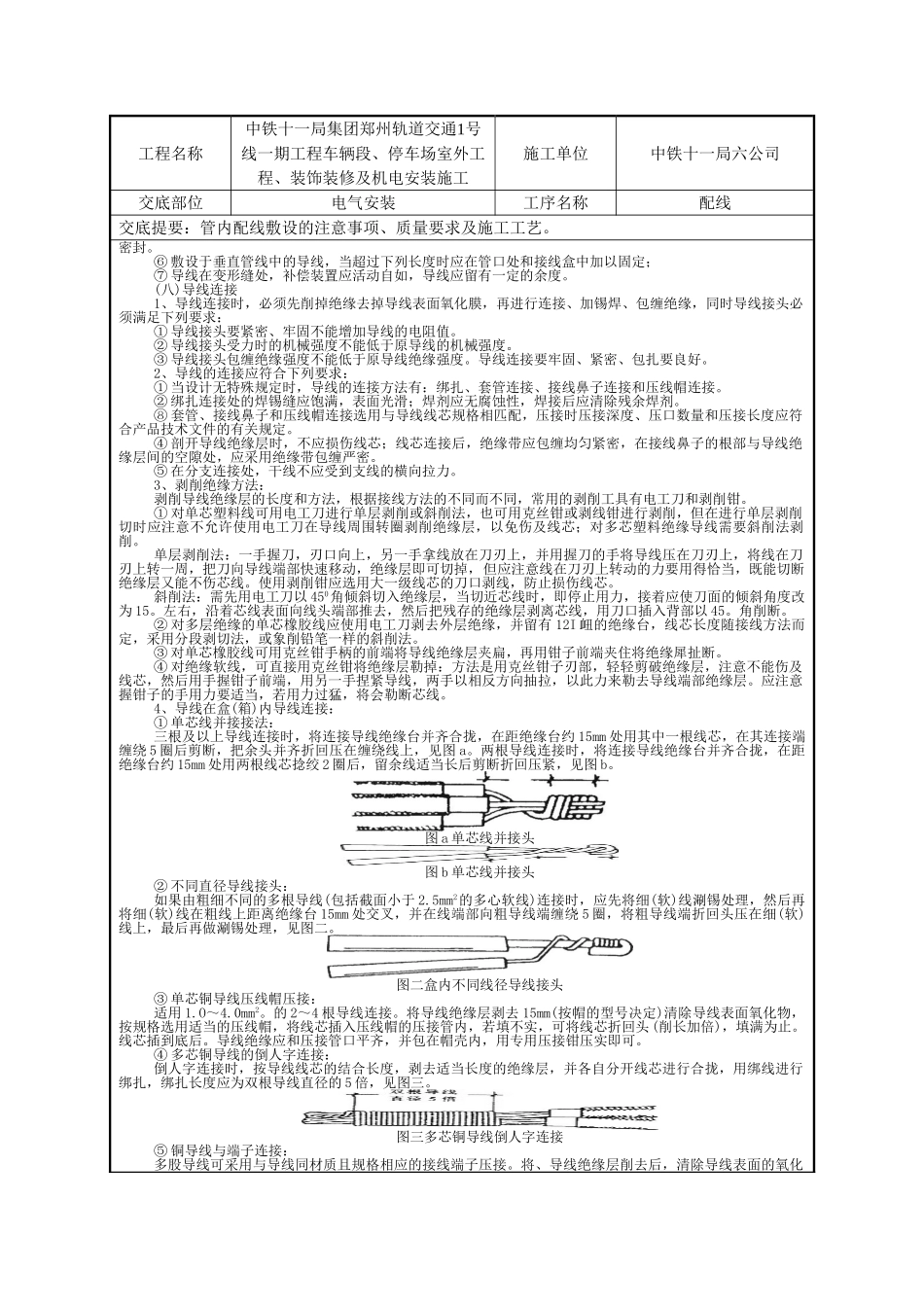

工程名称中铁十一局集团郑州轨道交通1号线一期工程车辆段、停车场室外工程、装饰装修及机电安装施工施工单位中铁十一局六公司交底部位电气安装工序名称配线交底提要：管内配线敷设的注意事项、质量要求及施工工艺。交底内容：一、施工准备管内穿线在建筑物抹灰、粉刷及地面工程结束后进行。穿线前应将电线保护管内的积水及杂物清理干净。应该足下列条件：1、混凝土结构工程必须经过结构验收和核定。2、砖混结构工程必须初装修完成以后。3、作好成品保护，箱、盒及导线不应破损及被灰、浆污染。4、穿线后线管内不得有积水及潮气侵入，必须保证导线绝缘强度符合规范要求。5、已向穿线的操作人员做好技术交底。二、质量要求(一)主控项目1、三相或单相的交流单芯电缆，不得单独穿于钢导管内。2、不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。3、爆炸危险环境照明线路的电线和电缆额定电压不得低于750V，且电线必须穿于钢导管内。(二)一般项目1、电线、电缆穿管前，应清除管内杂物和积水。管口应有保护措施，不进入接线盒(箱)的垂直管口穿入电线、电缆后，管口应密封。2、当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线(PE线)应是黄绿相间色，零线用淡蓝色；相线用：A相——黄色、B相——绿色、C相一一红色。3、线槽敷线应符合下列规定：(1)电线在线槽内有一定余量，不得有接头。电线按回路编号分段绑扎，绑扎点间距不应大于2m；(2)同一回路的相线和零线，敷设于同一金属线槽内；(3)同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内；敷设于同一线槽内有抗干扰要求的线路用隔板隔离，或采用屏蔽电线且屏蔽护套一端接地。三、工艺流程选择导线——穿带线——扫管——带护口——放线及断线——导线与带线的绑扎——管内穿线导线连接——接头包扎——线路检查绝缘摇测四、操作工艺(一)选择导线1、根据设计图纸要求，正确选择导线规格、型号。2、导线的分色：穿入管内的干线可不分色。为了保证安全和施工方便，在线管出口处至配电箱、盘总开关的一段干线回路及各用电支路应按色标要求分色，L1相为黄色，L2相为绿色，L3相为红色，N(中性线)为淡兰色，PE(保护线)为绿／黄双色。(二)穿带线1、带线用φ1.2～2.0mm的铁丝，头部弯成不封口的圆圈，以防止在管内遇到管接头时被卡住，将带线穿入管路内，在管路的两端留有20cm的余量。2、如在管路较长或转弯时，可在结构施工敷设管路的同时将带线一并穿好并留有20cm的余量后，将两端的带线盘入盒内或缠绕在管头上固定好，防止被其他人员随便拉出。3、当穿带线受阻时，采用两端同时穿带线的办法，将两根带线的头部弯成半圆的形状，使两根带线同时搅动，使两端头相互钩绞在一起，然后将带线拉出。(三)扫管将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内的浮锈、灰尘、泥水等杂物清除干净。(四)带护口按管口大小选择护口，在管子清扫完后，将护口套入管口上。在钢管(电线管)穿线前，检查各个管口的护口是否齐全，如有遗漏或破损均应补齐和更换。(五)放线及断线1、放线前应根据图纸对导线的品种、规格、质量进行核对。2、放线：对整盘导线放线时，将导线置于放线架或放线车上，放线避免出现死扣和背花。3、断线：剪断导线时，盒内导线的预留长度为15cm，箱内导线的预留长度为箱体周长的1／2出户导线的预留长度为1.5m。(六)导线与带线的绑扎1、当导线根数为2～3根时，可将导线前端的绝缘层剥去，然后将线芯直接与带线绑回头压实绑扎牢固，使绑扎处形成一个平滑的锥体过渡部位。2、当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固，使绑扎接头处形成一个平滑的锥体过渡部位，便于穿线。(七)管内穿线1、当管路较长或转弯较多时，要在穿线的同时向管内吹入适当的滑石粉。2、两人穿线时，一拉一送，配合协调。3、穿线时应注意下列问题：①不同回路、不同电压和交流与直流的导线，不得穿入同一根管子内，但下列几种情况或设计有特殊规定的除外；②同一交流回...
