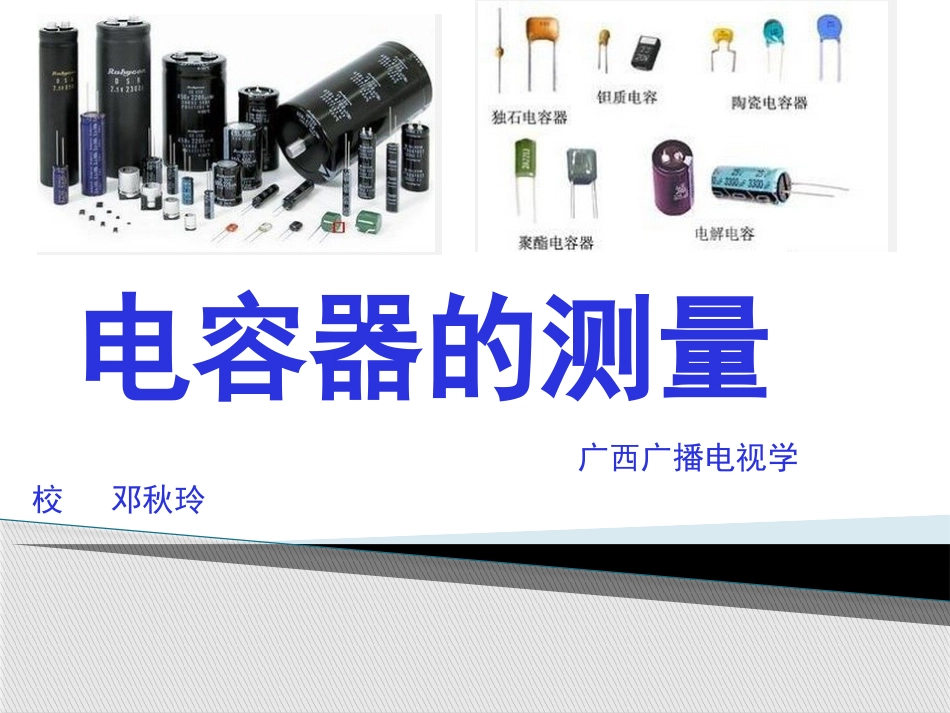

电容器的测量广西广播电视学校邓秋玲电容器是一种储能元件是电子设备的常用元器件漏电开路教你一招怎样测量?如何测量电容器好坏?电容器损坏有三种情况短路原理:利用电容器充放电。用什么测量仪器?指针式万用表数字式万用表(一)指针式万用表测量电容器1.档位选择:小电容用R×10k挡,超过1μF的用R×1k挡或R×100挡2.检测前必须先对电容器进行放电。测量方法(一)指针式万用表测量电容器指针先顺时针摆动一定幅度后逆时针复原电容器正常3.测量过程:如出现如下情况:指针始终在“∞”处不摆动电容器开路指针靠“0”处不动电容器短路指针回不到“∞”位置电容器漏电此电容器不可用(二)用数字万用表测量电容器1.用电容档测量2.用电阻档测量3.用蜂鸣器档测量注意重复一遍:测量前必须先对电容器进行放电测量电解电容器时红表笔(带正电)接电容器“+”极黑表笔(带负电)接电容器“-”极1.用电容档测量(2)电容器插入Cx插孔(1)万用表调到电容档位(3)读取显示数据电容标称值为0.047µF,测量值为0.044µF所调档位要大于电容标称值电容器正常2.用电阻档测量(1)将数字万用表拨至合适的电阻档(2)红表笔和黑表笔分别接被测电容器两极直至显示溢出符号“1”。显示值从“000”开始逐渐增加电容器正常若始终显示溢出“1”电容器开路若始终显示“000”电容器短路该电容器不可用选择档位正确3.用蜂鸣器档测量(1)将数字万用表拨至蜂鸣器档(2)两表笔分别接被测电容器两极(3)起始,听到短促的蜂鸣声(4)最终显示溢出符号“1”电容器正常电容器的测量就这么简单指针先顺时针摆动一定幅度,后逆时针复原电容器正常指针始终在“∞”处不摆动电容器开路指针靠“0”处不动电容器短路指针回不到“∞”位置电容器漏电*用电容档测量万用表调到电容档位,电容插入Cx插孔,读取显示数据.电容器的测量*用蜂鸣器档测量将数字万用表拨至蜂鸣器档,两表笔分别接被测电容器两极,起始,听到短促的蜂鸣声,最终显示溢出符号“1”*用电阻档测量将数字万用表拨至合适的电阻档,两表笔分别接电容器两极,显示值从“000”开始逐渐增加,直至显示溢出符号“1”。电容器正常R×1k挡指针式万用表数字式万用表百川归流,有容乃大。储备知识,丰富人生。谢谢!
