电动干湿球湿度计的设计VIP免费

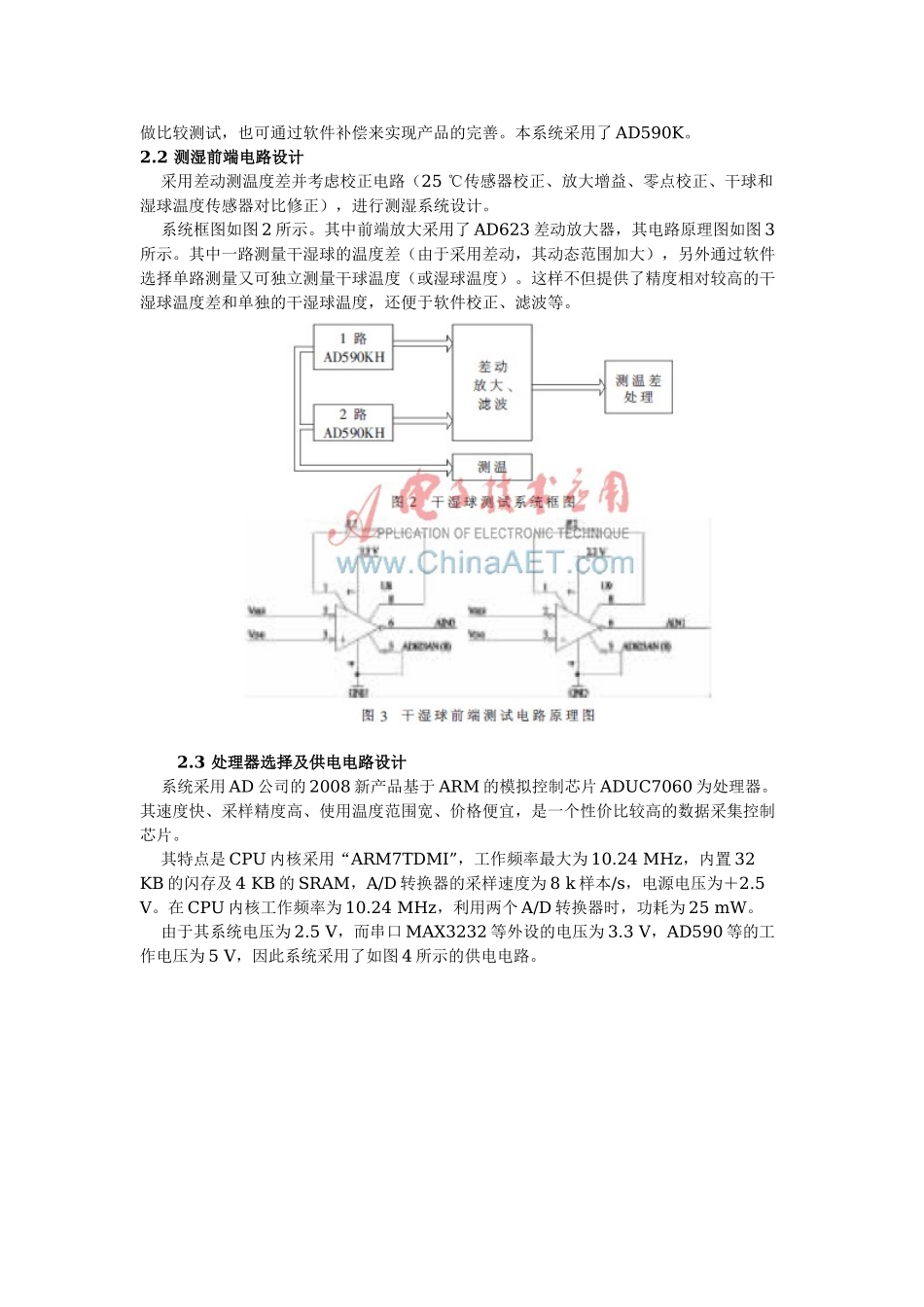

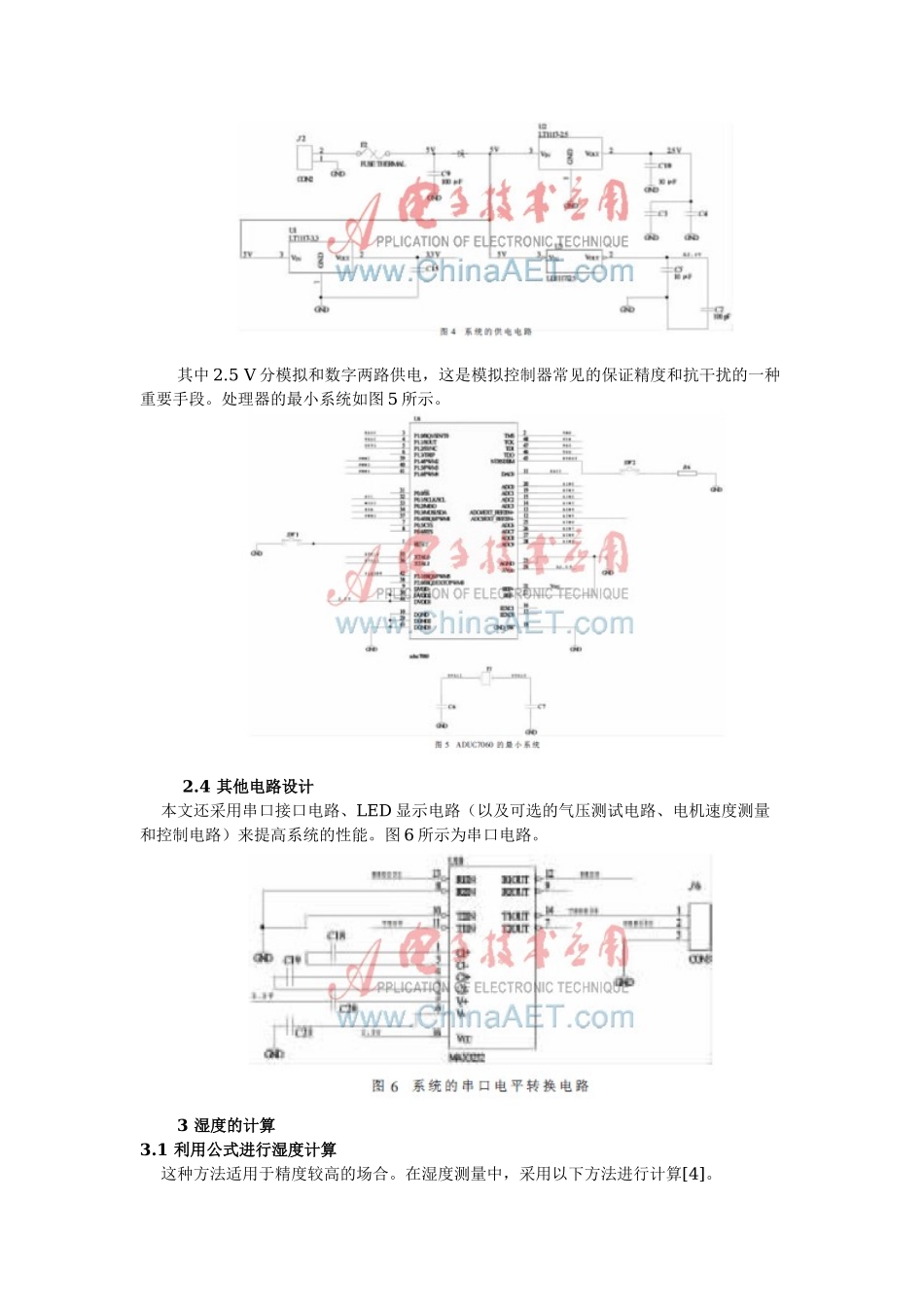

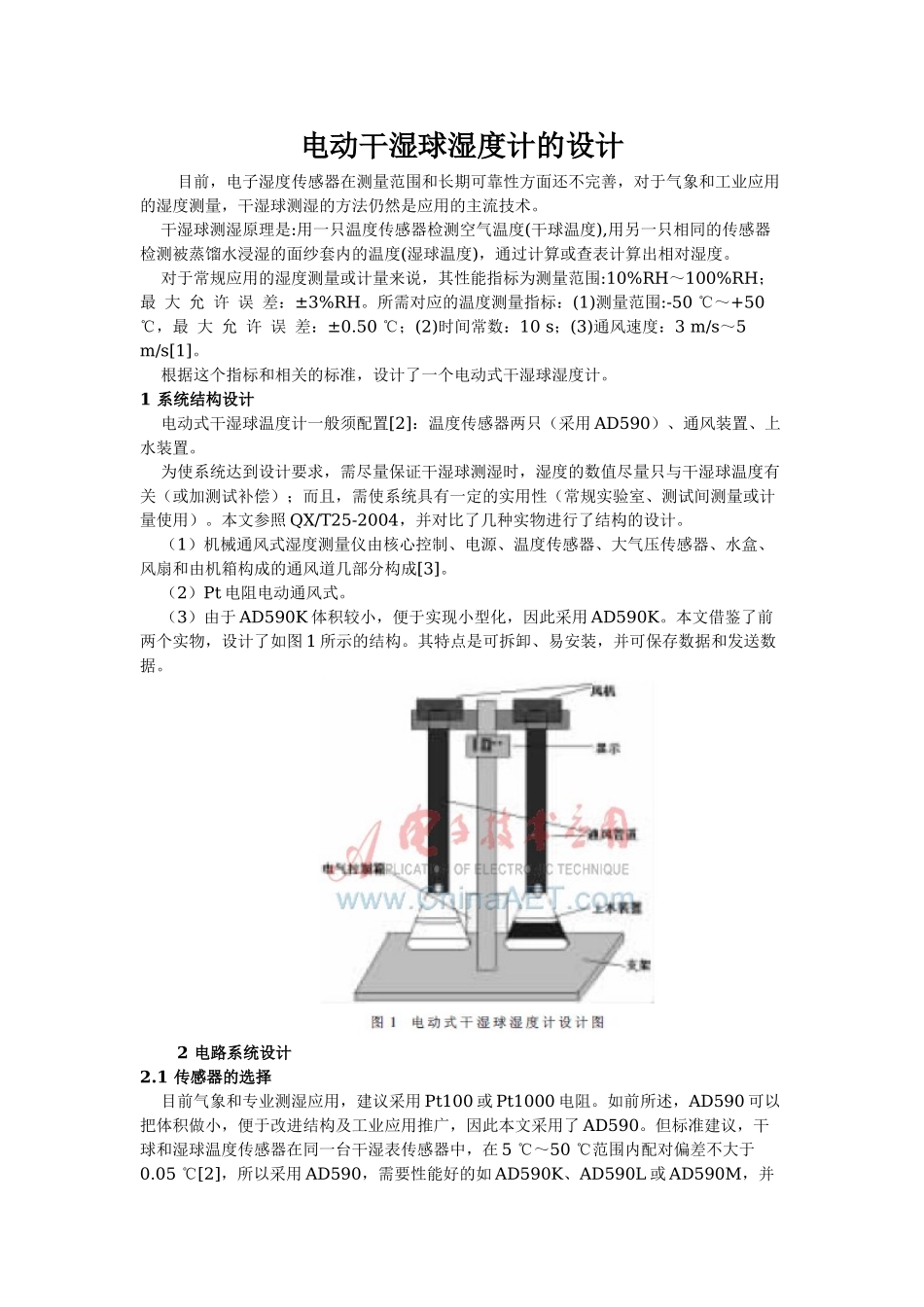

电动干湿球湿度计的设计目前，电子湿度传感器在测量范围和长期可靠性方面还不完善，对于气象和工业应用的湿度测量，干湿球测湿的方法仍然是应用的主流技术。干湿球测湿原理是:用一只温度传感器检测空气温度(干球温度),用另一只相同的传感器检测被蒸馏水浸湿的面纱套内的温度(湿球温度)，通过计算或查表计算出相对湿度。对于常规应用的湿度测量或计量来说，其性能指标为测量范围:10%RH～100%RH；最大允许误差：±3%RH。所需对应的温度测量指标：(1)测量范围:-50℃～+50℃，最大允许误差：±0.50℃；(2)时间常数：10s；(3)通风速度：3m/s～5m/s[1]。根据这个指标和相关的标准，设计了一个电动式干湿球湿度计。1系统结构设计电动式干湿球温度计一般须配置[2]：温度传感器两只（采用AD590）、通风装置、上水装置。为使系统达到设计要求，需尽量保证干湿球测湿时，湿度的数值尽量只与干湿球温度有关（或加测试补偿）；而且，需使系统具有一定的实用性（常规实验室、测试间测量或计量使用）。本文参照QX/T25-2004，并对比了几种实物进行了结构的设计。（1）机械通风式湿度测量仪由核心控制、电源、温度传感器、大气压传感器、水盒、风扇和由机箱构成的通风道几部分构成[3]。（2）Pt电阻电动通风式。（3）由于AD590K体积较小，便于实现小型化，因此采用AD590K。本文借鉴了前两个实物，设计了如图1所示的结构。其特点是可拆卸、易安装，并可保存数据和发送数据。2电路系统设计2.1传感器的选择目前气象和专业测湿应用，建议采用Pt100或Pt1000电阻。如前所述，AD590可以把体积做小，便于改进结构及工业应用推广，因此本文采用了AD590。但标准建议，干球和湿球温度传感器在同一台干湿表传感器中，在5℃～50℃范围内配对偏差不大于0.05℃[2]，所以采用AD590，需要性能好的如AD590K、AD590L或AD590M，并做比较测试，也可通过软件补偿来实现产品的完善。本系统采用了AD590K。2.2测湿前端电路设计采用差动测温度差并考虑校正电路（25℃传感器校正、放大增益、零点校正、干球和湿球温度传感器对比修正），进行测湿系统设计。系统框图如图2所示。其中前端放大采用了AD623差动放大器，其电路原理图如图3所示。其中一路测量干湿球的温度差（由于采用差动，其动态范围加大），另外通过软件选择单路测量又可独立测量干球温度（或湿球温度）。这样不但提供了精度相对较高的干湿球温度差和单独的干湿球温度，还便于软件校正、滤波等。2.3处理器选择及供电电路设计系统采用AD公司的2008新产品基于ARM的模拟控制芯片ADUC7060为处理器。其速度快、采样精度高、使用温度范围宽、价格便宜，是一个性价比较高的数据采集控制芯片。其特点是CPU内核采用“ARM7TDMI”，工作频率最大为10.24MHz，内置32KB的闪存及4KB的SRAM，A/D转换器的采样速度为8k样本/s，电源电压为＋2.5V。在CPU内核工作频率为10.24MHz，利用两个A/D转换器时，功耗为25mW。由于其系统电压为2.5V，而串口MAX3232等外设的电压为3.3V，AD590等的工作电压为5V，因此系统采用了如图4所示的供电电路。其中2.5V分模拟和数字两路供电，这是模拟控制器常见的保证精度和抗干扰的一种重要手段。处理器的最小系统如图5所示。2.4其他电路设计本文还采用串口接口电路、LED显示电路（以及可选的气压测试电路、电机速度测量和控制电路）来提高系统的性能。图6所示为串口电路。3湿度的计算3.1利用公式进行湿度计算这种方法适用于精度较高的场合。在湿度测量中，采用以下方法进行计算[4]。相对湿度：e′w是在气压为p、湿球温度为tw时相对于水面的饱和水汽压，e′i是在气压为p、湿球温度为ti时相对于冰面的饱和水汽压，参照的阿斯曼干湿表的计算式可表示为：水：3.2利用拟合和近似方法进行计算这种方法适用于精度要求一般的场合。可以上节的公式分析，实际上，湿度的大小主要由干球温度、干湿球温度之差（或湿球温度）来确定。如最简单的查表法，就是最常见的经典方法。(1)可以采用多元线形拟合的方法来实现。如先考虑标准大气压，就只需把上面的公式的指数用级数展开，依次代入略去高次项就可。对于一般的大气压，把大气压表示为标准大气压与偏差之差，再展开就可得...
