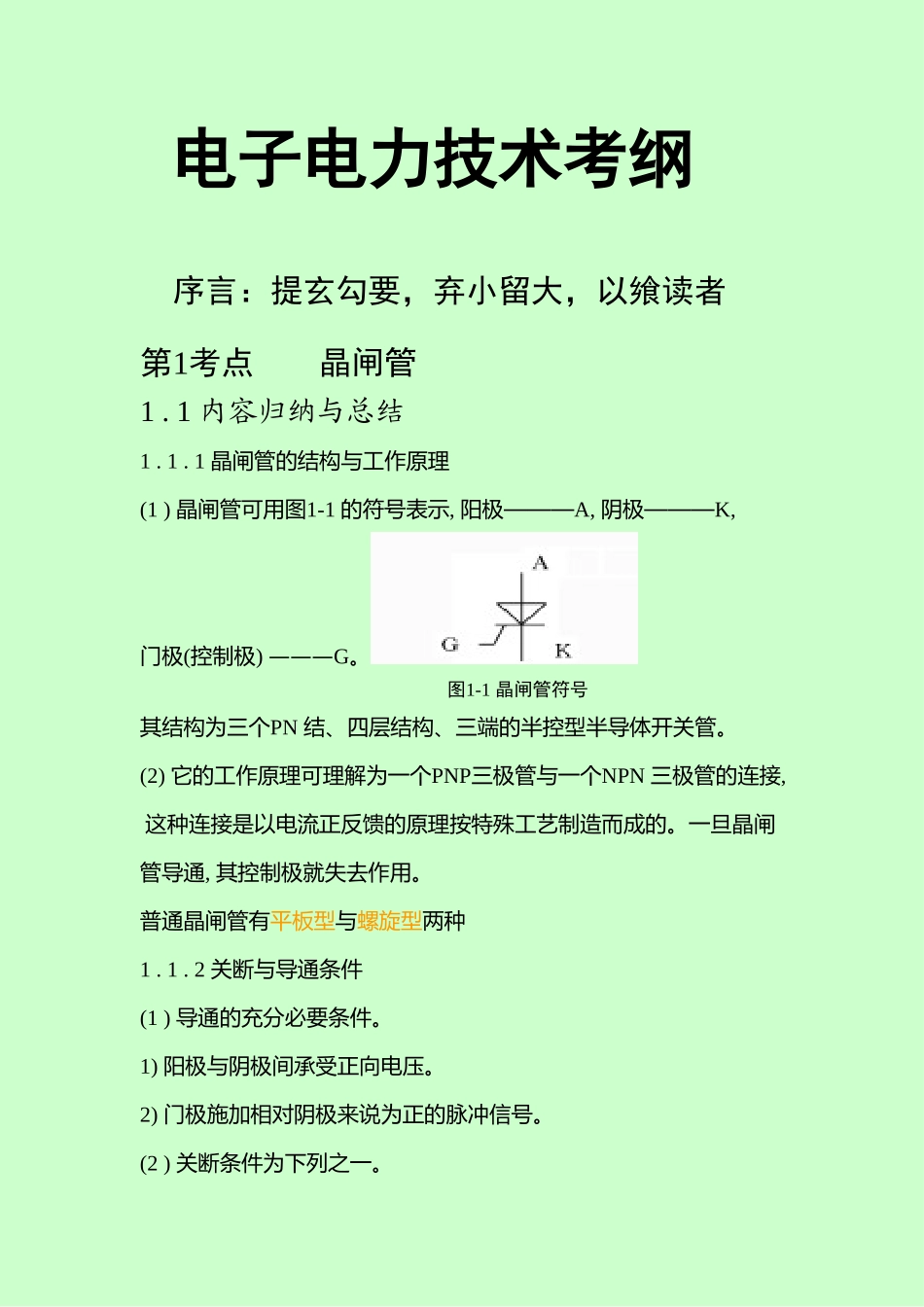

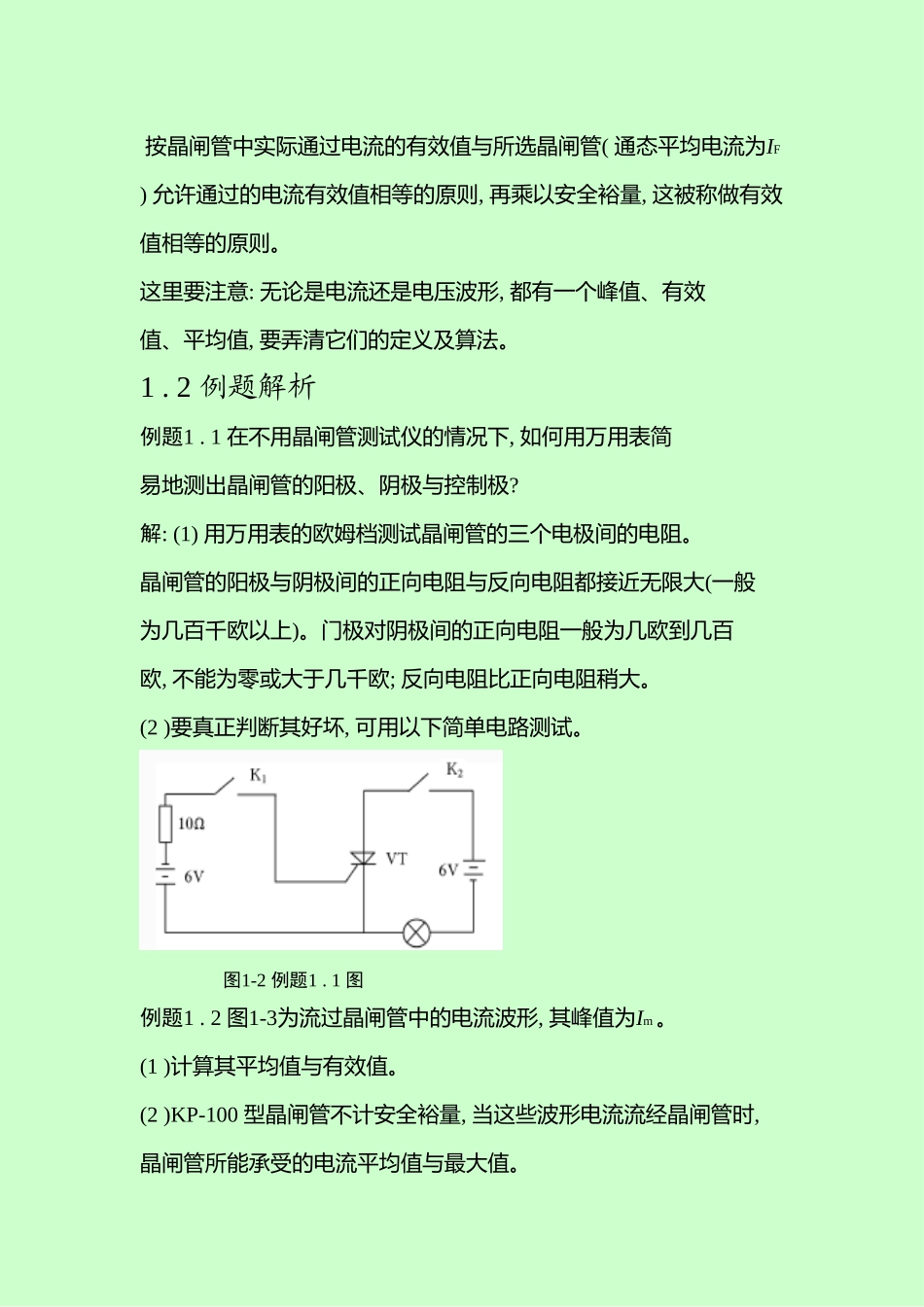

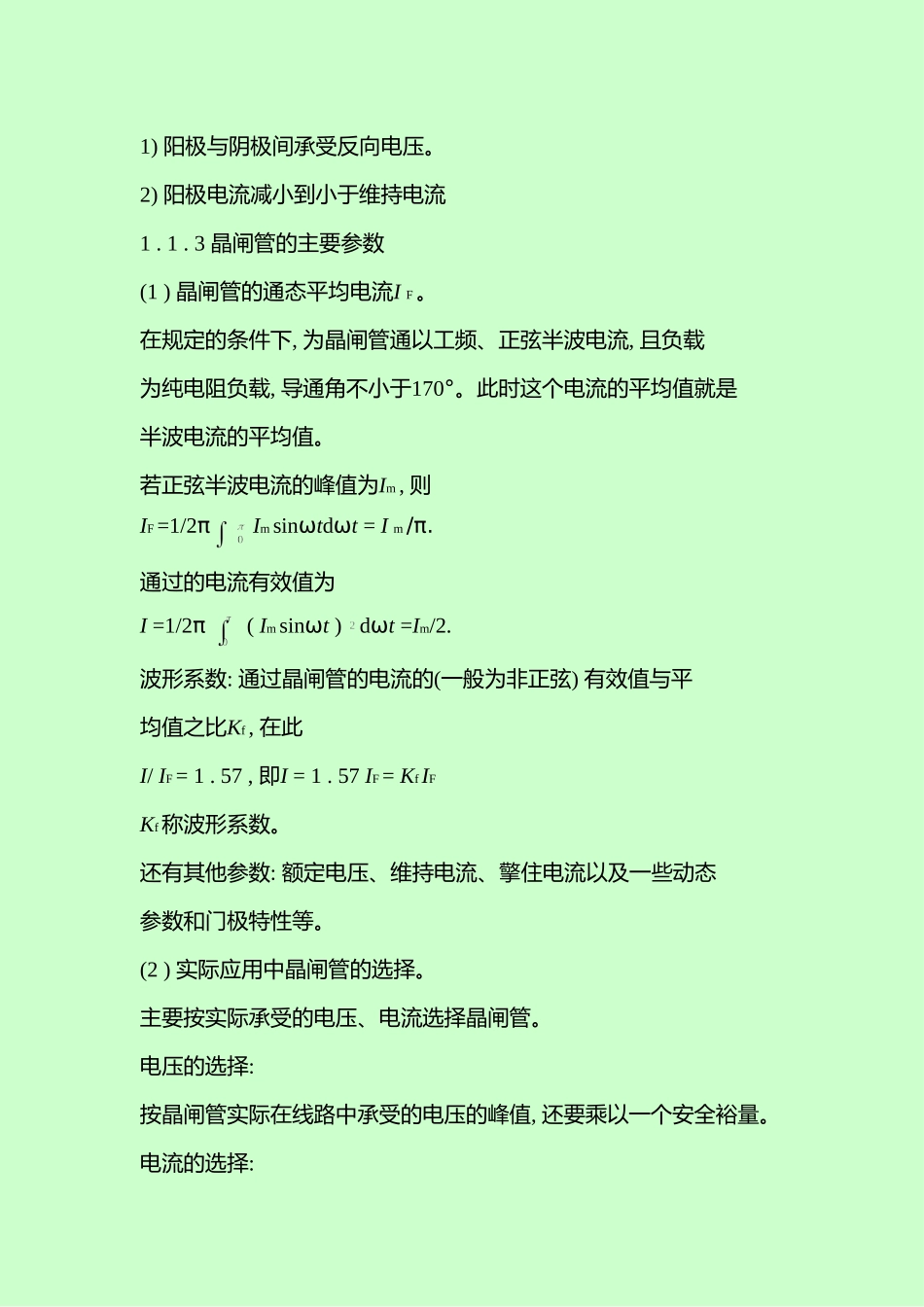

电子电力技术考纲序言：提玄勾要，弃小留大，以飨读者第1考点晶闸管1.1内容归纳与总结1.1.1晶闸管的结构与工作原理(1)晶闸管可用图1-1的符号表示,阳极———A,阴极———K,门极(控制极)———G。图1-1晶闸管符号其结构为三个PN结、四层结构、三端的半控型半导体开关管。(2)它的工作原理可理解为一个PNP三极管与一个NPN三极管的连接,这种连接是以电流正反馈的原理按特殊工艺制造而成的。一旦晶闸管导通,其控制极就失去作用。普通晶闸管有平板型与螺旋型两种1.1.2关断与导通条件(1)导通的充分必要条件。1)阳极与阴极间承受正向电压。2)门极施加相对阴极来说为正的脉冲信号。(2)关断条件为下列之一。1)阳极与阴极间承受反向电压。2)阳极电流减小到小于维持电流1.1.3晶闸管的主要参数(1)晶闸管的通态平均电流IF。在规定的条件下,为晶闸管通以工频、正弦半波电流,且负载为纯电阻负载,导通角不小于170°。此时这个电流的平均值就是半波电流的平均值。若正弦半波电流的峰值为Im,则IF=1/2πImsinωtdωt=Im/π.通过的电流有效值为I=1/2π(Imsinωt)dωt=Im/2.波形系数:通过晶闸管的电流的(一般为非正弦)有效值与平均值之比Kf,在此I/IF=1.57,即I=1.57IF=KfIFKf称波形系数。还有其他参数:额定电压、维持电流、擎住电流以及一些动态参数和门极特性等。(2)实际应用中晶闸管的选择。主要按实际承受的电压、电流选择晶闸管。电压的选择:按晶闸管实际在线路中承受的电压的峰值,还要乘以一个安全裕量。电流的选择:按晶闸管中实际通过电流的有效值与所选晶闸管(通态平均电流为IF)允许通过的电流有效值相等的原则,再乘以安全裕量,这被称做有效值相等的原则。这里要注意:无论是电流还是电压波形,都有一个峰值、有效值、平均值,要弄清它们的定义及算法。1.2例题解析例题1.1在不用晶闸管测试仪的情况下,如何用万用表简易地测出晶闸管的阳极、阴极与控制极?解:(1)用万用表的欧姆档测试晶闸管的三个电极间的电阻。晶闸管的阳极与阴极间的正向电阻与反向电阻都接近无限大(一般为几百千欧以上)。门极对阴极间的正向电阻一般为几欧到几百欧,不能为零或大于几千欧;反向电阻比正向电阻稍大。(2)要真正判断其好坏,可用以下简单电路测试。图1-2例题1.1图例题1.2图1-3为流过晶闸管中的电流波形,其峰值为Im。(1)计算其平均值与有效值。(2)KP-100型晶闸管不计安全裕量,当这些波形电流流经晶闸管时,晶闸管所能承受的电流平均值与最大值。解:(1)平均值与有效值。平均值1)Id1=1/2πImsinωtdωt=Im/2π2)图1-3例题1.2图有效值1）2）(2)100A的晶闸管所能承受的电流平均值与最大值。1)晶闸管能承受的电流最大值与平均值100A的晶闸管允许通过的有效值电流为实际通过的电流有效值为按有效值相等的原则,最大值为，平均值为Id1=1/2πImsinωtdωt=Im/2π=70.7A2）电流的平均值与最大值100A的晶闸管允许通过的电流有效值为IT=1.57×100=157A实际通过的电流有效值为按有效值相等的原则，允许的平均值：=90.5A例题1.3电路如图1-4,VT导通,画出负载R上的电压波形。图1-4例题1.3图解:(1)R上的波形如下:(2)R上的波形如下:例题1.4电路与波形示于图1-5(a),(b)。若在t1时刻合上K,在t2时刻断开K,求负载电阻上的电压波形。若在t1时刻合上K,t3时刻断开K,输出电压的波形又如何(ug宽度大于360°)?图1-5例题1.4图例题1.5在图1-7中,晶闸管阳极总加正向电压,只要在VT1与VT2的控制极分别加上脉冲,可实现两只晶闸管轮流导通,试分析工作情况。图1-7例题1.5图解:当触发VT1时,正电源经R2,C,VT1为电容器充电,其极性为左负右正,这样,如果VT2正在导通,电容器两端的电压将会使VT2承受反压而关断。另外一支晶闸管也如此。习题1-1晶闸管由关断状态变为导通状态的条件,由导通状态变为关断状态的条件是什么?答案：晶闸管由关断状态变为导通状态必须同时满足两个条件:(1)晶闸管阳极、阴极间承受正向电压。(2)控制极对阴极有正的足够大的触发脉冲。由导通变为关断状态,满足下列两个条件之一即可:(1)晶闸管的阳极、阴极间承受反向电压。(2)减小阳极电流,使其小于维持电流。习题1-2晶闸管的转折电压、额定电压、额定电流、维持电流、擎住电流是如何定义的?答案：转...
