爱德利变频器具体配线方法VIP免费

爱德利变频器具体配线方法_第1页
1/6
爱德利变频器具体配线方法_第2页
2/6
爱德利变频器具体配线方法_第3页
3/6

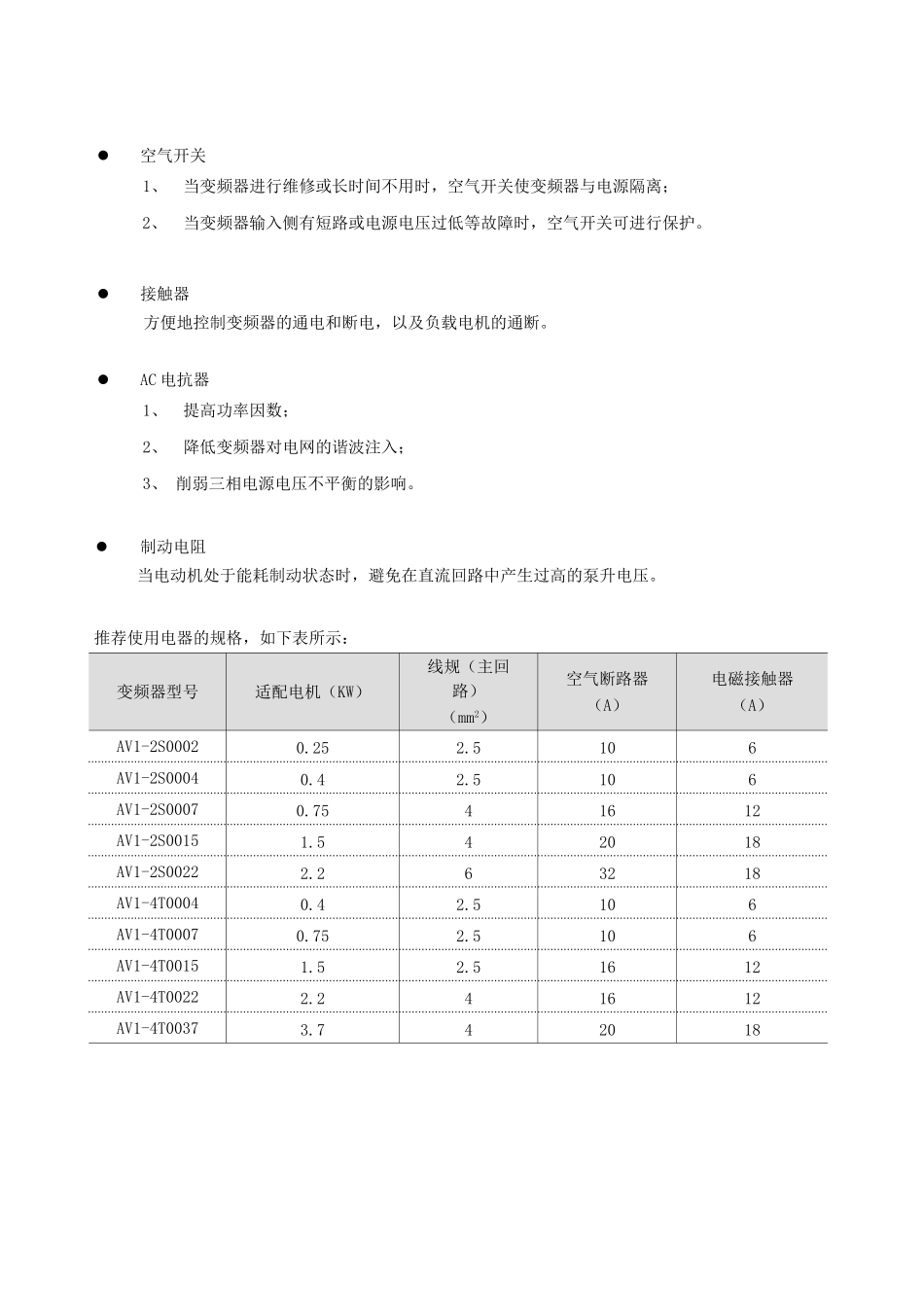

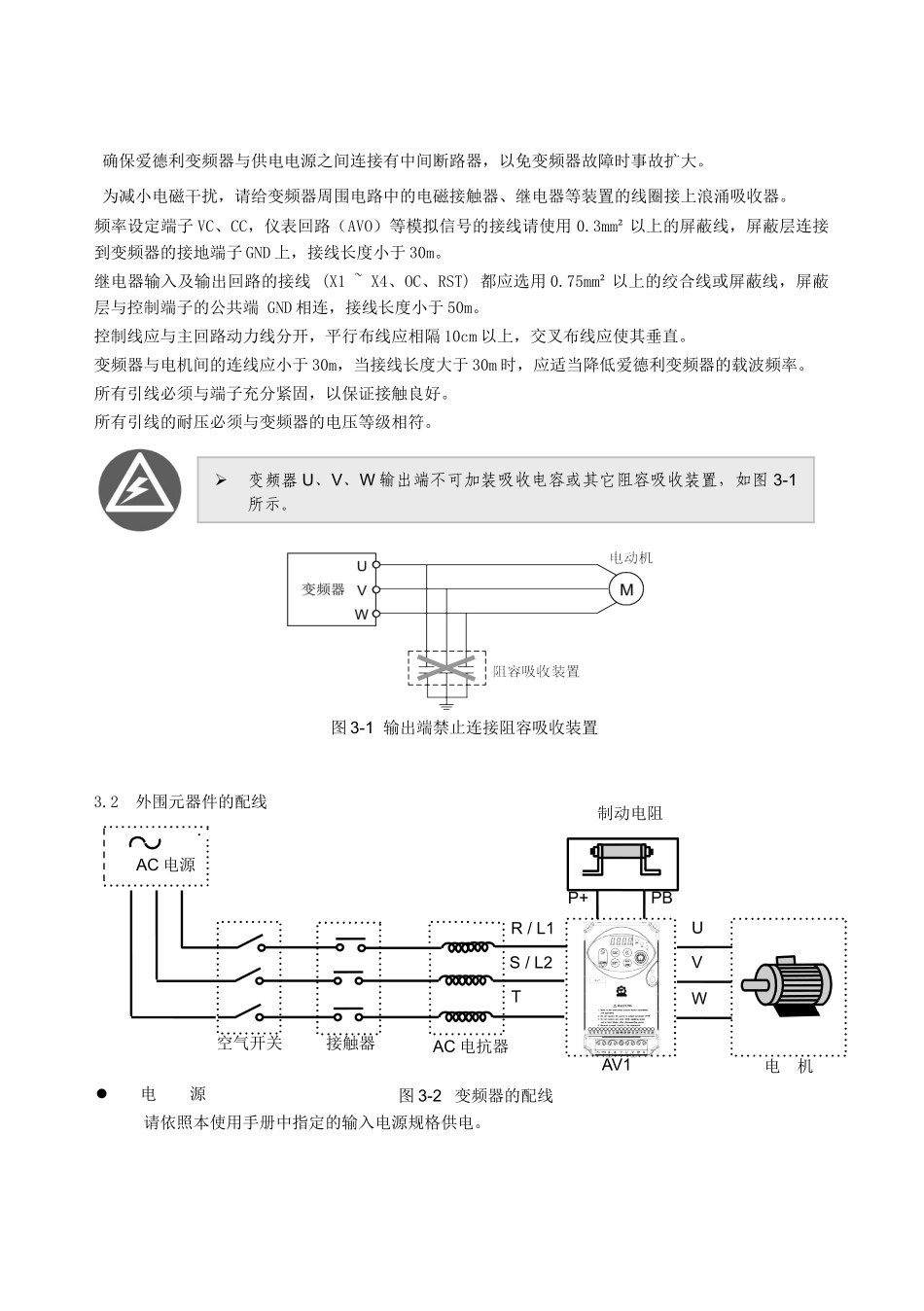

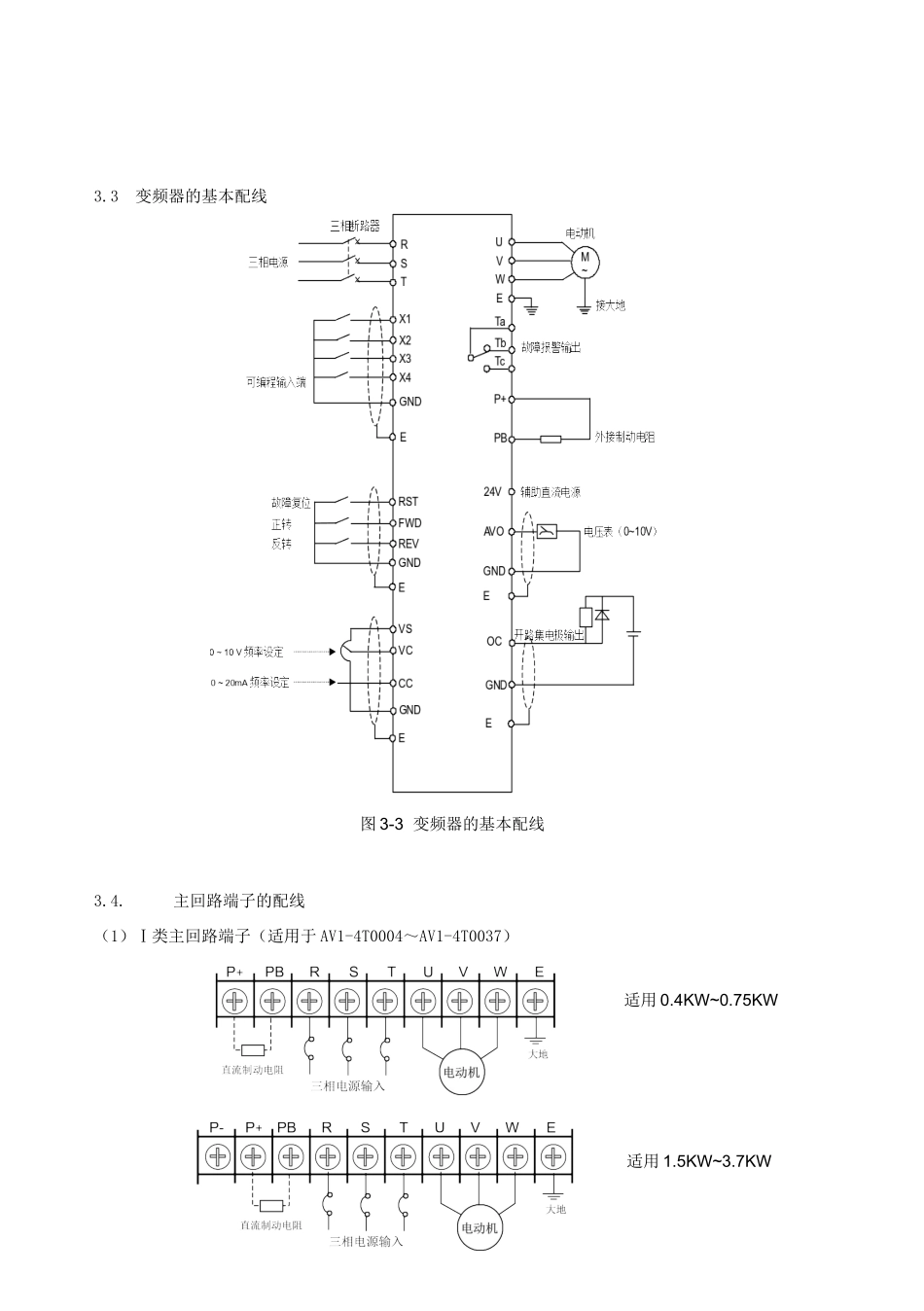

确保爱德利变频器与供电电源之间连接有中间断路器,以免变频器故障时事故扩大。为减小电磁干扰,请给变频器周围电路中的电磁接触器、继电器等装置的线圈接上浪涌吸收器。频率设定端子VC、CC,仪表回路(AVO)等模拟信号的接线请使用0.3mm²以上的屏蔽线,屏蔽层连接到变频器的接地端子GND上,接线长度小于30m。继电器输入及输出回路的接线(X1~X4、OC、RST)都应选用0.75mm²以上的绞合线或屏蔽线,屏蔽层与控制端子的公共端GND相连,接线长度小于50m。控制线应与主回路动力线分开,平行布线应相隔10cm以上,交叉布线应使其垂直。变频器与电机间的连线应小于30m,当接线长度大于30m时,应适当降低爱德利变频器的载波频率。所有引线必须与端子充分紧固,以保证接触良好。所有引线的耐压必须与变频器的电压等级相符。3.2外围元器件的配线电源请依照本使用手册中指定的输入电源规格供电。变频器U、V、W输出端不可加装吸收电容或其它阻容吸收装置,如图3-1所示。图3-1输出端禁止连接阻容吸收装置制动电阻电机R/L1S/L2TUVWAC电抗器AV1AC电源P+PB空气开关接触器图3-2变频器的配线空气开关1、当变频器进行维修或长时间不用时,空气开关使变频器与电源隔离;2、当变频器输入侧有短路或电源电压过低等故障时,空气开关可进行保护。接触器方便地控制变频器的通电和断电,以及负载电机的通断。AC电抗器1、提高功率因数;2、降低变频器对电网的谐波注入;3、削弱三相电源电压不平衡的影响。制动电阻当电动机处于能耗制动状态时,避免在直流回路中产生过高的泵升电压。推荐使用电器的规格,如下表所示:变频器型号适配电机(KW)线规(主回路)(mm2)空气断路器(A)电磁接触器(A)AV1-2S00020.252.5106AV1-2S00040.42.5106AV1-2S00070.7541612AV1-2S00151.542018AV1-2S00222.263218AV1-4T00040.42.5106AV1-4T00070.752.5106AV1-4T00151.52.51612AV1-4T00222.241612AV1-4T00373.7420183.3变频器的基本配线3.4.主回路端子的配线(1)Ⅰ类主回路端子(适用于AV1-4T0004~AV1-4T0037)适用0.4KW~0.75KW适用1.5KW~3.7KW图3-3变频器的基本配线端子符号说明见下表:(2)Ⅱ类主回路端子(适用于AV1-2S0002~AV1-2S0022)端子符号说明见下表:3.5.控制回路端子的配线(1)控制回路端子图端子符号功能说明端子符号功能说明P-直流侧电压负端子P+直流侧电压正端子PBP+、PB间可接直流制动电阻R、S、T接电网三相交流380V电源U、V、W接三相交流380V电动机E接地端子端子符号功能说明端子符号功能说明P-直流侧电压负端子P+直流侧电压正端子PBP+、PB间可接直流制动电阻L1、L2接电网单相交流220V电源U、V、W接交流220V电动机E接地端子X2X3TATBTCX4X1GNDFWDRSTREVOC24VVSVCCCAVO适用0.25KW~0.75KW适用1.5KW~2.2KW(2)控制回路端子功能说明类型端子符号端子功能备注模拟输入VS向外提供+10V/10mA电源VC电压信号输入端0~10VCC电流信号输入端0~20mAGND模拟输入信号的公共端(VS电源地)控制端子X1多功能输入端子1多功能输入端子的具体功能由参数[F3.0]~[F3.3]设定,端子与GND端闭合有效X2多功能输入端子2X3多功能输入端子3X4多功能输入端子4RST故障复位输入端与GND端闭合有效,FWD-GND决定面板控制方式时的运转方向FWD正转命令输入端REV反转命令输入端GND控制端子的公共端24V向外提供的+24V/50mA的电源(GND端子为该电源地)模拟输出AVO可编程电压信号输出端,外接电压表头(由[F2.9]设定)电压信号输出0~10V/1mAGNDAVO端子的公共端OC输出OC可编程开路集电极输出,由参数[F3.4]设定最大负载电流150mA,最高承受电压24V可编程输出TATBTC常态TA-TB闭合,TA-TC断开指定功能有效:TA-TB断开TA-TC闭合,参数[F3.5]选择输出功能触点容量:AC250V1A阻性负载3.6RS485接口与外接键盘接口的配线(1)RS485接口的接线方式,如右图:(2)外接键盘口及RS485接口采用6P“水晶插头”电话线连接。3.6.1配线方式Ⅰ,如图3-4-A所示。适用机型:AV1-2S0002~AV1-2S0007/AV1-4T0004~AV1-4T00073.6.2配线方式Ⅱ,如图3-4-B所示。适用机型:AV1-2S0015~AV1-2S0022/AV1-4T0015~AV1-4T0037关于RS485通信协议及外接操作面板的使用,请参考附录中的说明。外接键盘接口RS485接口图3-4-A配线方式Ⅰ图3-4-B配线方式Ⅱ侧板RS485接口外接键盘接口
