煤矿通信联络系统验收标准VIP免费

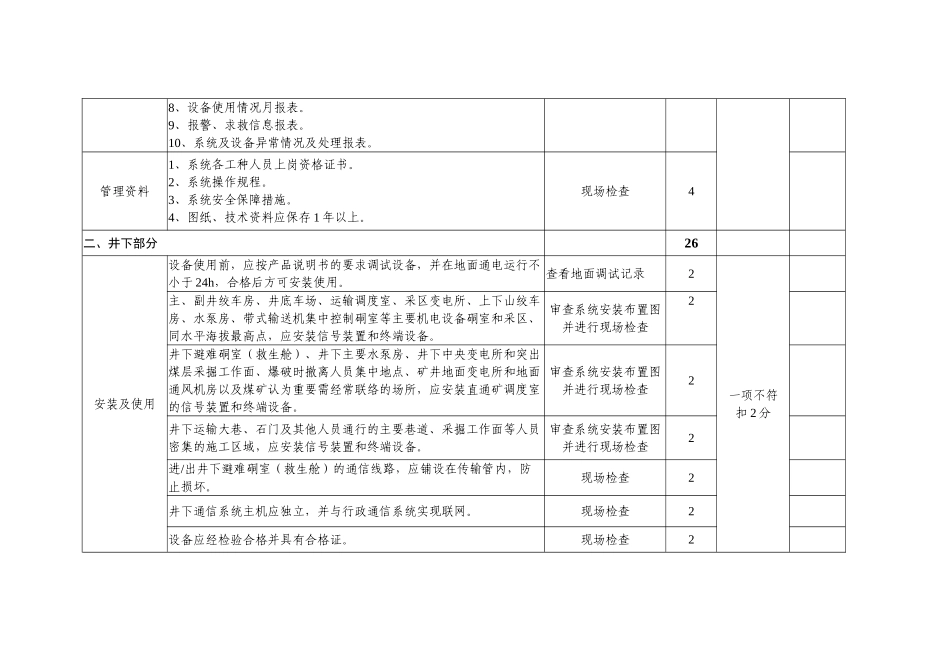

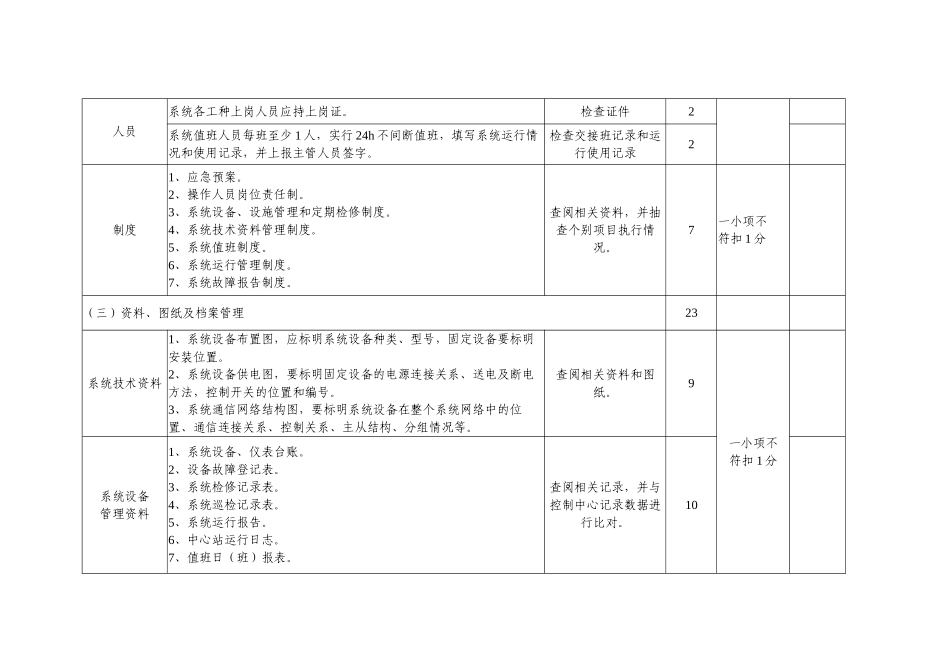

附表6煤矿通信联络系统验收标准检查单位：分数：验收结论：矿井基本信息矿井名称隶属集团（公司）主要设备型号主要设备产品合格证系统完成时间设计审批情况检查项目检查标准检查方法标准分评分办法检查得分一、地面部分46（一）机房10机房配备及管理1、控制中心机房应有防静电设施、消防器材。现场检查2一项不符扣２分2、控制中心应双回路供电，配备不小于2h不间断备用电源，有声光报警装置。现场检查23、控制中心应有防雷保护措施，机房有可靠的接地装置。现场检查24、控制中心应配备专用打印机，应有调温设施，电话有录音功能。现场检查25、控制中心应有24h值班记录，值班人员应持证上岗。检查值班记录2（二）机构、人员及制度13机构矿井应配备通信联络系统值班和维护人员。有分管领导和专门组织机构。现场检查2一项不符扣2分人员系统各工种上岗人员应持上岗证。检查证件2系统值班人员每班至少1人，实行24h不间断值班，填写系统运行情况和使用记录，并上报主管人员签字。检查交接班记录和运行使用记录2制度1、应急预案。2、操作人员岗位责任制。3、系统设备、设施管理和定期检修制度。4、系统技术资料管理制度。5、系统值班制度。6、系统运行管理制度。7、系统故障报告制度。查阅相关资料，并抽查个别项目执行情况。7一小项不符扣1分（三）资料、图纸及档案管理23系统技术资料1、系统设备布置图，应标明系统设备种类、型号，固定设备要标明安装位置。2、系统设备供电图，要标明固定设备的电源连接关系、送电及断电方法，控制开关的位置和编号。3、系统通信网络结构图，要标明系统设备在整个系统网络中的位置、通信连接关系、控制关系、主从结构、分组情况等。查阅相关资料和图纸。9一小项不符扣1分系统设备管理资料1、系统设备、仪表台账。2、设备故障登记表。3、系统检修记录表。4、系统巡检记录表。5、系统运行报告。6、中心站运行日志。7、值班日（班）报表。查阅相关记录，并与控制中心记录数据进行比对。108、设备使用情况月报表。9、报警、求救信息报表。10、系统及设备异常情况及处理报表。管理资料1、系统各工种人员上岗资格证书。2、系统操作规程。3、系统安全保障措施。4、图纸、技术资料应保存1年以上。现场检查4二、井下部分26安装及使用设备使用前，应按产品说明书的要求调试设备，并在地面通电运行不小于24h，合格后方可安装使用。查看地面调试记录2一项不符扣2分主、副井绞车房、井底车场、运输调度室、采区变电所、上下山绞车房、水泵房、带式输送机集中控制硐室等主要机电设备硐室和采区、同水平海拔最高点，应安装信号装置和终端设备。审查系统安装布置图并进行现场检查2井下避难硐室（救生舱）、井下主要水泵房、井下中央变电所和突出煤层采掘工作面、爆破时撤离人员集中地点、矿井地面变电所和地面通风机房以及煤矿认为重要需经常联络的场所，应安装直通矿调度室的信号装置和终端设备。审查系统安装布置图并进行现场检查2井下运输大巷、石门及其他人员通行的主要巷道、采掘工作面等人员密集的施工区域，应安装信号装置和终端设备。审查系统安装布置图并进行现场检查2进/出井下避难硐室（救生舱）的通信线路，应铺设在传输管内，防止损坏。现场检查2井下通信系统主机应独立，并与行政通信系统实现联网。现场检查2设备应经检验合格并具有合格证。现场检查2井下通信线路严禁利用大地作回路。现场检查2信号设备和终端设备应设置在便于观察、调试、检验、围岩稳定、支护良好、无淋水、无杂物的位置。现场检查2设备发生故障时，应及时处理，并填写故障登记表。检查故障登记表2定期对备用电源进行测试，不能保证设备连续工作2h，应及时更换。现场测试2应定期检查设备及电缆，发现问题及时处理，并将处理结果报控制中心。检查故障登记表2井下设备系统应具备良好的接地措施，通信线路必须在入井处装设熔断器和防雷电装置。现场检查2三、系统功能28（一）主要功能23主要功能终端设备与控制中心或调度台之间的双向语音通信功能。现场检查4不符扣相应分值由控制中心或调度台发起的组呼功能。现场检查3由控制中心或调度台发起的全呼功能。现场检查2能够显示发起通信的终端...
