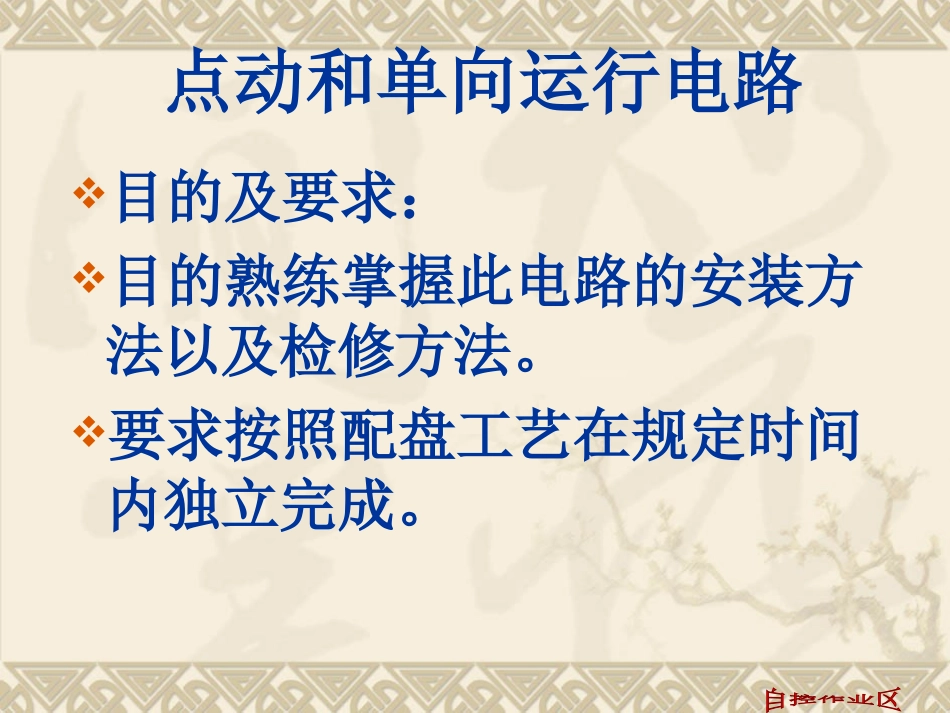

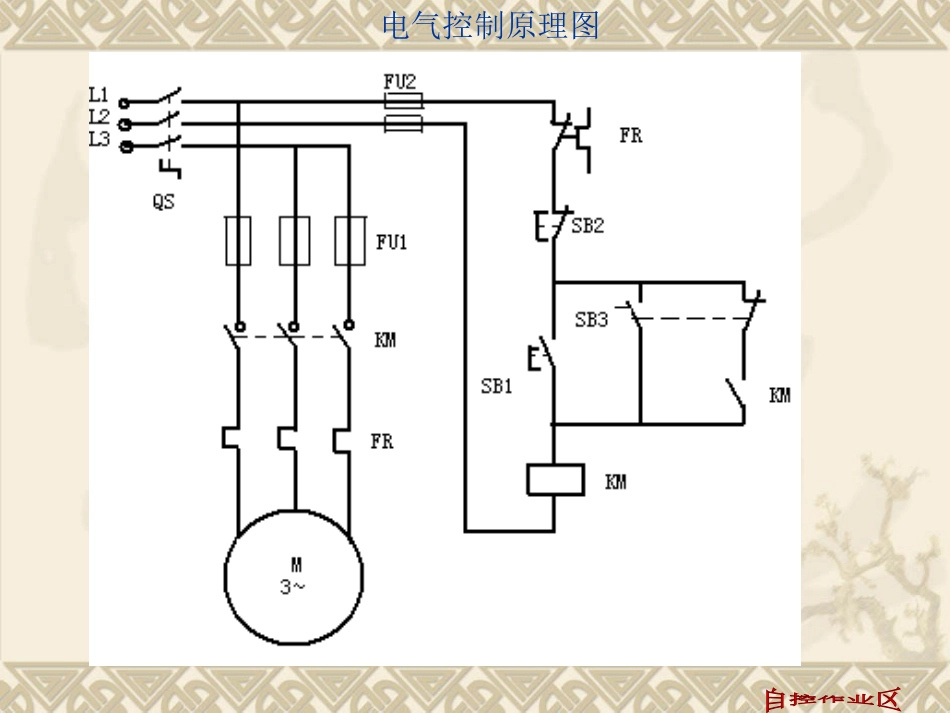

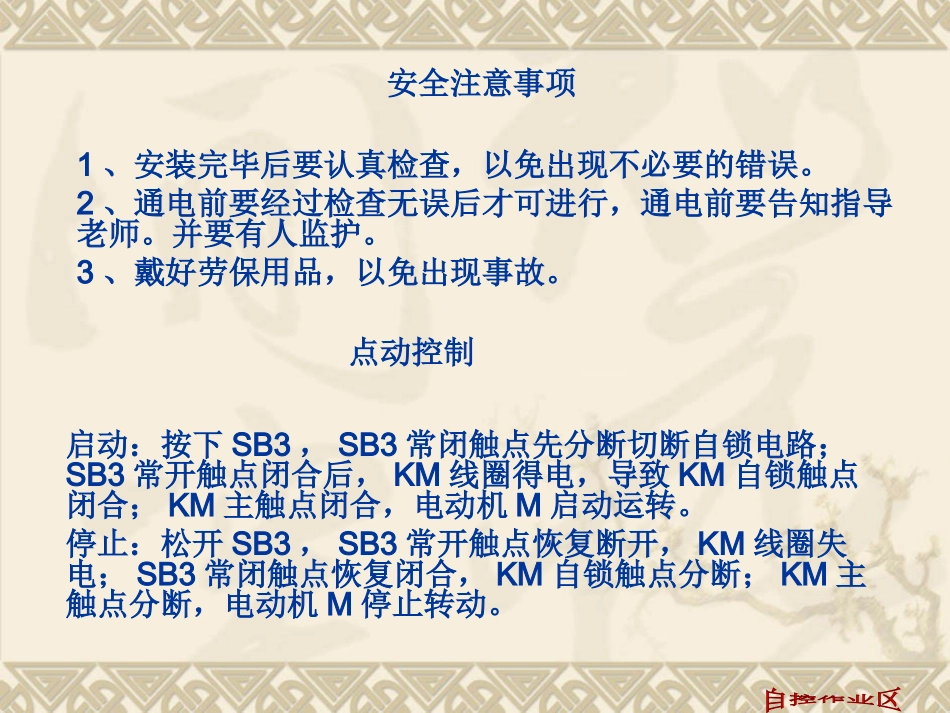

点动和单向运行电路目的及要求:目的熟练掌握此电路的安装方法以及检修方法。要求按照配盘工艺在规定时间内独立完成。电气控制原理图安全注意事项1、安装完毕后要认真检查,以免出现不必要的错误。2、通电前要经过检查无误后才可进行,通电前要告知指导老师。并要有人监护。3、戴好劳保用品,以免出现事故。启动:按下SB3,SB3常闭触点先分断切断自锁电路;SB3常开触点闭合后,KM线圈得电,导致KM自锁触点闭合;KM主触点闭合,电动机M启动运转。停止:松开SB3,SB3常开触点恢复断开,KM线圈失电;SB3常闭触点恢复闭合,KM自锁触点分断;KM主触点分断,电动机M停止转动。点动控制线路检修此线路在检修时,应先检修一下电源部分,看看是否正常,电源电压是否正常,保险是否接通,电源如果正常后,断开电源用万用表的欧姆档位测试通断情况1.导线整体要求要横平竖直,导线打弯余切角度要是90度。2.导线打弯要用手完成,不能用钳子。3.主、控回路要分开,不能在一起或者有交叉。4.控制回路要有顺序,尽量避免交叉现象。5.进端子的线,线号顺序要注意。6.导线在接线柱的裸露部分要少于3毫米。7.羊眼圈要与螺丝上紧的方向一致。8.控制回路在有打弯的地方尽量一起打弯。9.元件上下的距离在10CM左右,左右距离在3~5CM左右。10.控制回路线路两端要加线号。11.安装线路前要认真检查元器件的好坏。工艺要求安全注意事项安全注意事项1、安装完毕后要认真检查,以免出现不必要的错误。2、通电前要经过检查无误后才可进行,通电前要告知指导老师。并要有人监护。3、戴好劳保用品,以免出现事故。
