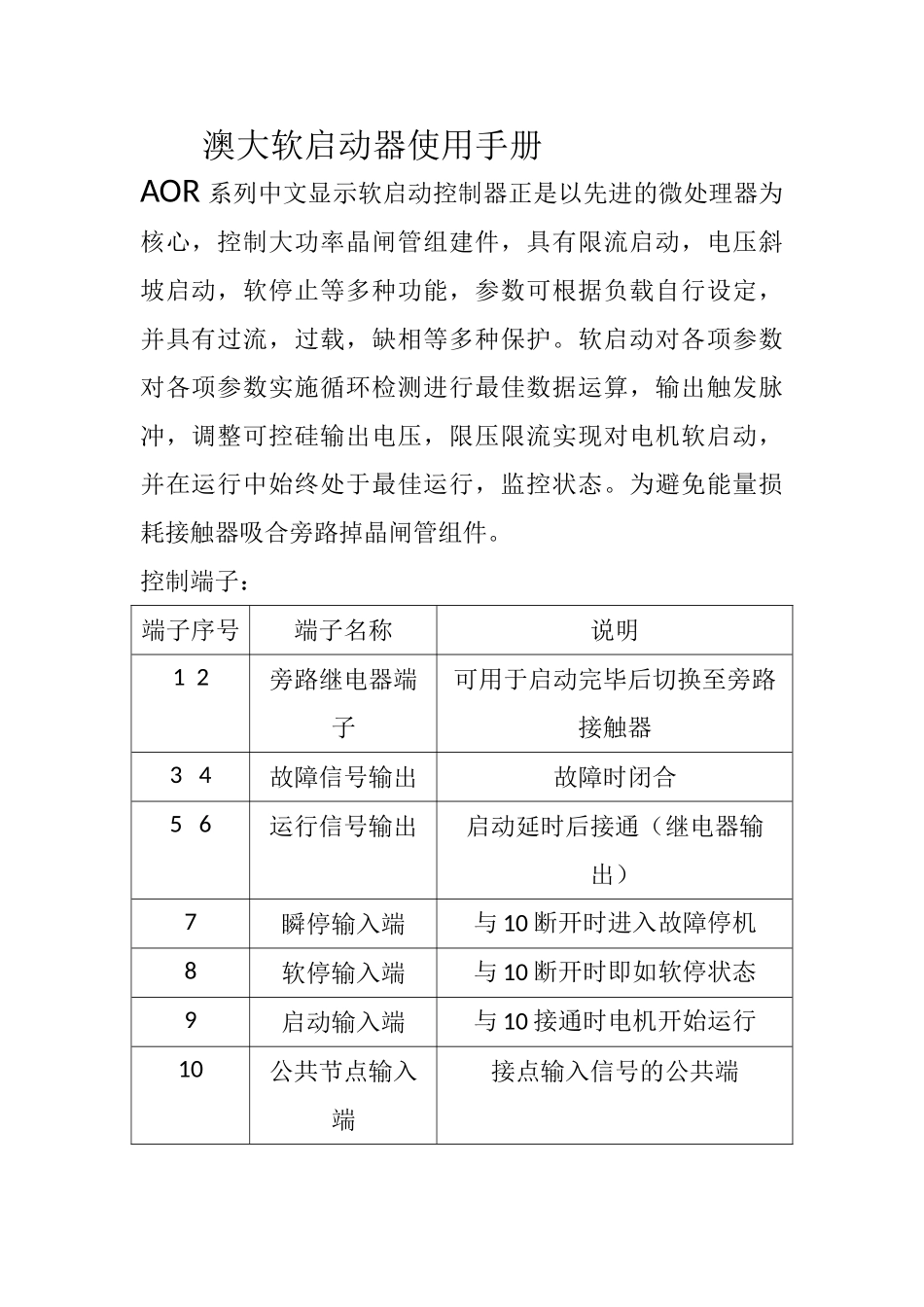

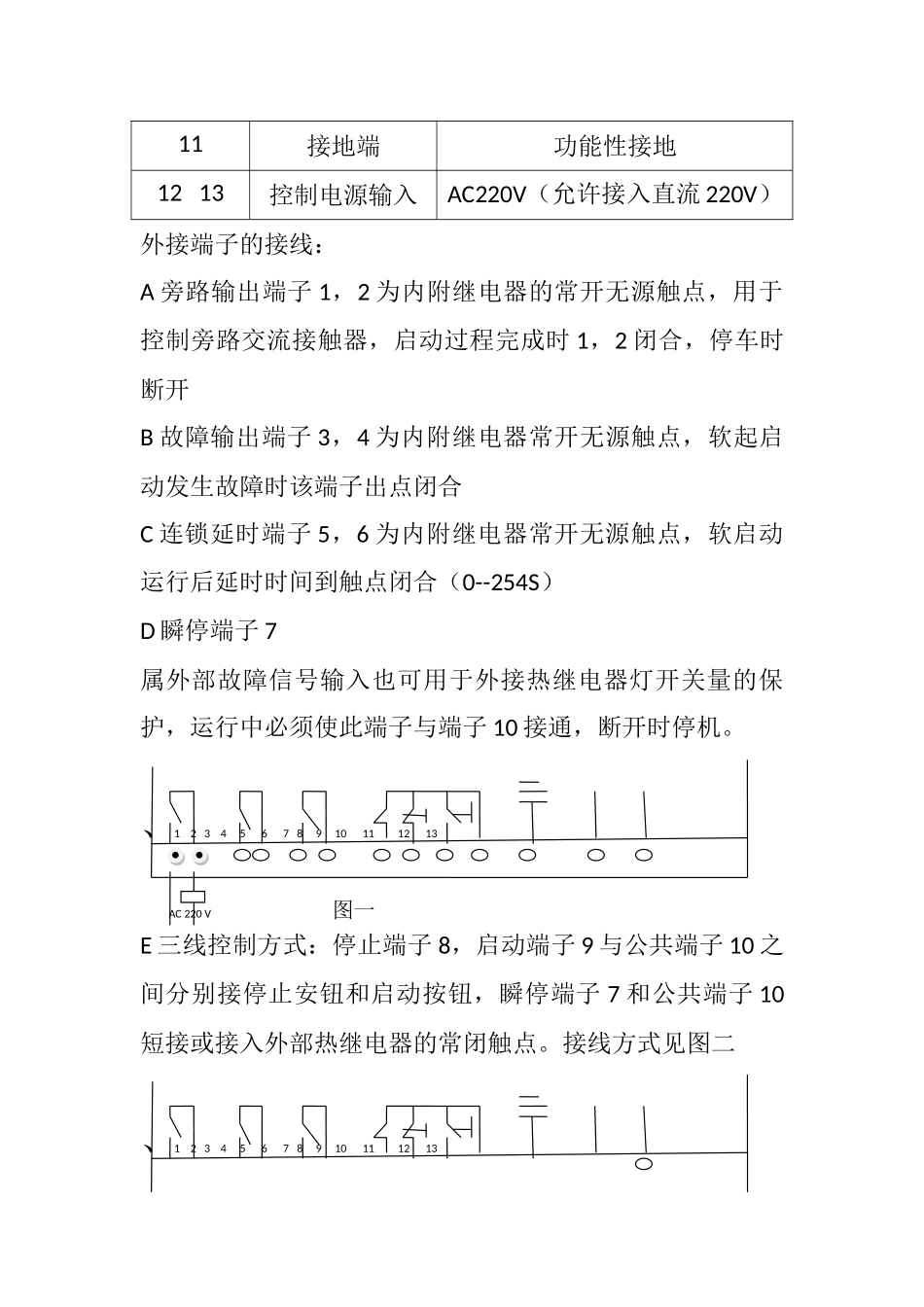

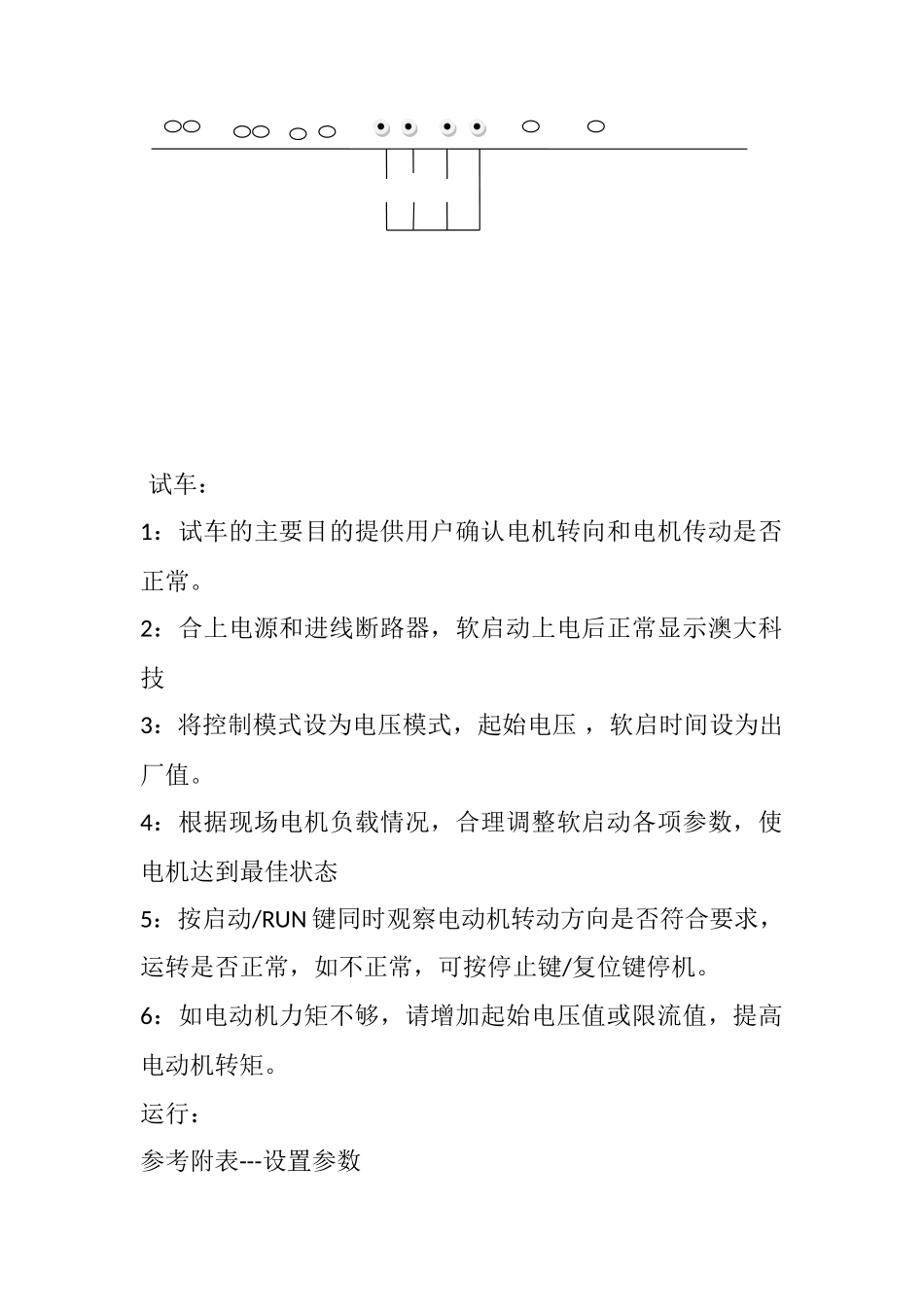

澳大软启动器使用手册AOR系列中文显示软启动控制器正是以先进的微处理器为核心，控制大功率晶闸管组建件，具有限流启动，电压斜坡启动，软停止等多种功能，参数可根据负载自行设定，并具有过流，过载，缺相等多种保护。软启动对各项参数对各项参数实施循环检测进行最佳数据运算，输出触发脉冲，调整可控硅输出电压，限压限流实现对电机软启动，并在运行中始终处于最佳运行，监控状态。为避免能量损耗接触器吸合旁路掉晶闸管组件。控制端子：端子序号端子名称说明12旁路继电器端子可用于启动完毕后切换至旁路接触器34故障信号输出故障时闭合56运行信号输出启动延时后接通（继电器输出）7瞬停输入端与10断开时进入故障停机8软停输入端与10断开时即如软停状态9启动输入端与10接通时电机开始运行10公共节点输入端接点输入信号的公共端11接地端功能性接地1213控制电源输入AC220V（允许接入直流220V）外接端子的接线：A旁路输出端子1，2为内附继电器的常开无源触点，用于控制旁路交流接触器，启动过程完成时1，2闭合，停车时断开B故障输出端子3，4为内附继电器常开无源触点，软起启动发生故障时该端子出点闭合C连锁延时端子5，6为内附继电器常开无源触点，软启动运行后延时时间到触点闭合（0--254S）D瞬停端子7属外部故障信号输入也可用于外接热继电器灯开关量的保护，运行中必须使此端子与端子10接通，断开时停机。、12345678910111213AC220V图一E三线控制方式：停止端子8，启动端子9与公共端子10之间分别接停止安钮和启动按钮，瞬停端子7和公共端子10短接或接入外部热继电器的常闭触点。接线方式见图二、12345678910111213试车：1：试车的主要目的提供用户确认电机转向和电机传动是否正常。2：合上电源和进线断路器，软启动上电后正常显示澳大科技3：将控制模式设为电压模式，起始电压，软启时间设为出厂值。4：根据现场电机负载情况，合理调整软启动各项参数，使电机达到最佳状态5：按启动/RUN键同时观察电动机转动方向是否符合要求，运转是否正常，如不正常，可按停止键/复位键停机。6：如电动机力矩不够，请增加起始电压值或限流值，提高电动机转矩。运行：参考附表---设置参数1：按面板启动/RUN键（外控时用端子信号）启动器开始运行，电动机平稳加速，电流无突变说明参数设置合适。2：运行后可按面板停止/复位键执行停机。3：按启动/RUN键无反应，检查控制方式设置及外控引线是否正确。保护显示说明保护功能面板显示动作原因及处理方法瞬停瞬停瞬停端子7-10开路，检查外部保护继电器触点是否断开启动超时启动超时限制电流值设定太低，启动时间过长过热过热启动过于频繁，减少单位时间内启动次数输入缺相输入缺相检查主回路界限是否正确，接触良好，三项电源有无缺相。频率出错频率出错检查电源频率是否正常参数出错参数出错从新设定参数或按确认键/YES键上电开机恢复出厂值启动过流启动过流负载是否太重，限制电流是否设定太低运行过流运行过流修改设置参数或减轻负载输入缺相输入缺相检查出现电缆界限是否正确，接触良好旁路不转换检查设定软启时间是否过长，起始电压是否过低，限制电流是否过小，电流量程是否过低。检查旁路输出1，2是否断开旁路整定值是否偏差过大注：旁路整定值过大会造成旁路不启动，一直软启运行，不转换，不听机。
