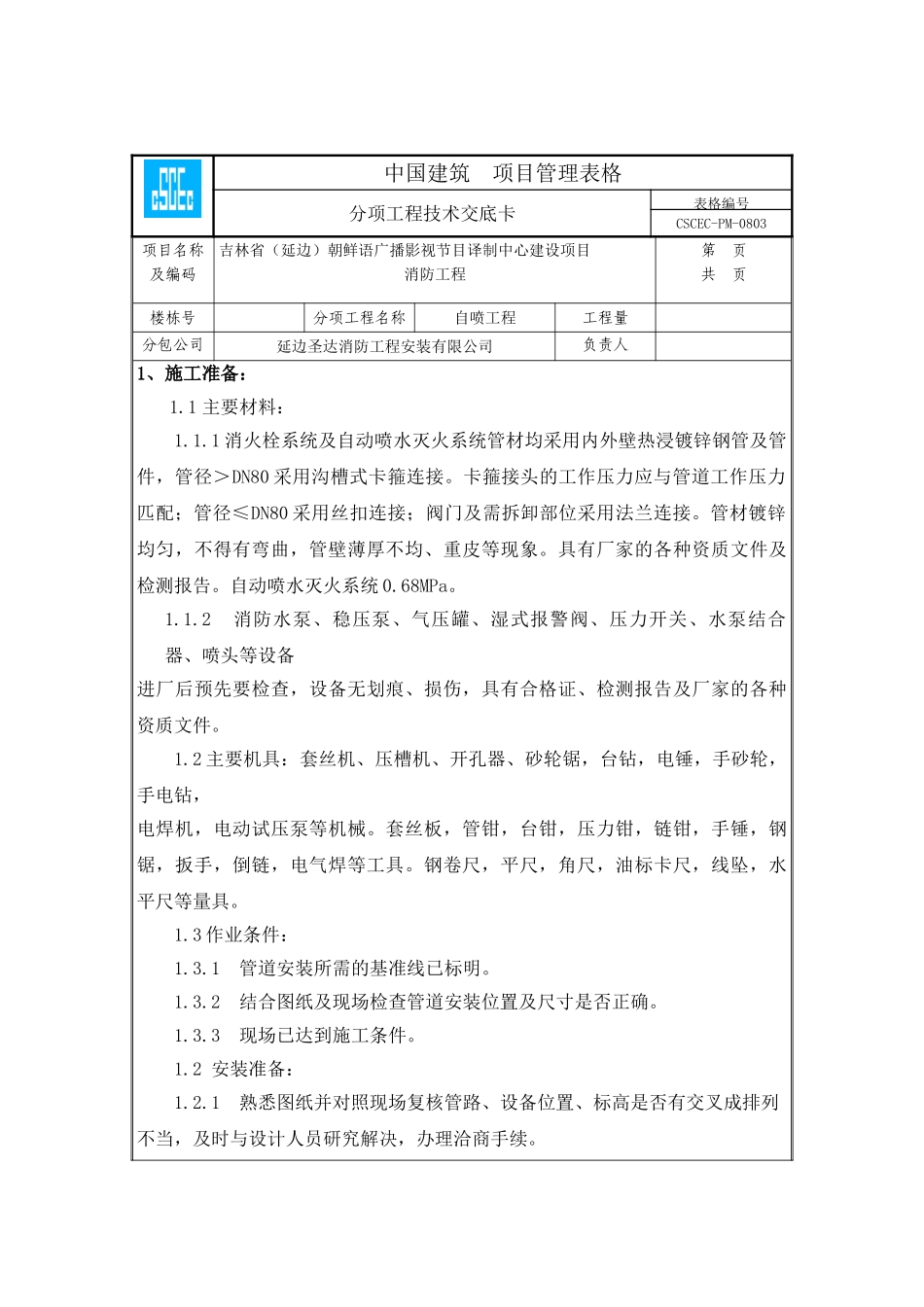

中国建筑项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803项目名称及编码吉林省（延边）朝鲜语广播影视节目译制中心建设项目消防工程第页共页楼栋号分项工程名称自喷工程工程量分包公司延边圣达消防工程安装有限公司负责人1、施工准备：1.1主要材料：1.1.1消火栓系统及自动喷水灭火系统管材均采用内外壁热浸镀锌钢管及管件，管径＞DN80采用沟槽式卡箍连接。卡箍接头的工作压力应与管道工作压力匹配；管径≤DN80采用丝扣连接；阀门及需拆卸部位采用法兰连接。管材镀锌均匀，不得有弯曲，管壁薄厚不均、重皮等现象。具有厂家的各种资质文件及检测报告。自动喷水灭火系统0.68MPa。1.1.2消防水泵、稳压泵、气压罐、湿式报警阀、压力开关、水泵结合器、喷头等设备进厂后预先要检查，设备无划痕、损伤，具有合格证、检测报告及厂家的各种资质文件。1.2主要机具：套丝机、压槽机、开孔器、砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，倒链，电气焊等工具。钢卷尺，平尺，角尺，油标卡尺，线坠，水平尺等量具。1.3作业条件：1.3.1管道安装所需的基准线已标明。1.3.2结合图纸及现场检查管道安装位置及尺寸是否正确。1.3.3现场已达到施工条件。1.2安装准备：1.2.1熟悉图纸并对照现场复核管路、设备位置、标高是否有交叉成排列不当，及时与设计人员研究解决，办理洽商手续。1.2.2安装前进场设备材料检验：进场设备材料规格、型号应满足设计要求：外观整洁，无缺损、变形及锈蚀；镀锌或涂漆均匀无脱落：法兰密封面应完整光洁，无毛刺及径向沟槽；丝扣完好无损伤；水泵盘车应灵活无阻滞及异常声响；设备配件应齐全；报警阀逐个渗漏试验，阀门、喷头抽样强度、严密性试验结果应满足施工验收规范规定。1.2.3沟槽管件的材质、规格要满足设计要求，外观整洁无缺损、掉漆及锈蚀。2、管网安装：2.1自动喷水灭火系统管材采用镀锌钢管及管件，当管子公称直径小于等于80mm时，采用丝扣连接；当管子公称直径大于80mm时，采用沟槽式卡箍连接。2.2管道安装前应校直管子并清除内部杂物，将安装完的敞口管道临时封堵好。2.3所有穿越梁、楼板、内墙的管道应密切配合土建预留洞，施工时安装单位应核准管道及预留洞位置。2.4穿沉降缝处的预留洞，待管道安装完毕后，应将管道外壁与预留洞之间的空隙用柔性不燃烧材料和防水油膏填实。2.5管道穿楼板处需设套管，套管高出装饰地面20mm，直径稍大于管道直径，套管与管道间的空隙用柔性不燃烧材料填实。2.6管道穿越隔墙时，应采用柔性不燃烧材料将周围的缝隙填塞密实。2.7管道变径时采用异径接头，不得采用补芯；弯头上不得采用补芯，三通上可用一个，四通上不应超过两个。2.8相邻两个喷头之间的管段应至少设一个吊架，吊架与喷头的距离应≥300mm，与末端喷头的距离应≤750mm，管道支架或管卡应固定在梁中侧面、板下或承重结构上。2.9水平安装的管道宜有坡度，并应坡向泄水阀。充水管道的坡度以2‰-5‰坡向立管。管道刷色漆时不得将油漆涂到喷头或感温元件上。2.10.管道安装中断时应有防止喷头被建筑垃圾或其它杂物堵塞的措施。2.11无吊顶区域，直立型喷头（K=80）的溅水盘与顶板的距离为75～150mm；有吊顶区域吊顶型喷头（K=80），的装饰板与吊顶平齐；喷头与灯具和风口的距离不得小于0.4m。2.12喷头安装时，其支管或短立管如遇风管或其它管道阻挡，可视现场情况就近绕过障碍物，将喷头安装在原指定位置。若下弯管道局部难以排空，当喷头数不大于5只时，在管道低凹处设置堵头；当喷头数大于5只时，设排水阀门。2.13装修时喷头位置如需调整应符合国家现行规范。2.14减压孔板的施工及安装详见04S206-74。3.水压试验：3.1喷洒管道水压试验可分层分段进行，上水时最高点要有排气装置，高低点各装一块压力表，上满水后检查管路有无泄漏，如有法兰、阀门等部位泄漏，应在加压前紧固，升压后再出现泄漏时做好标记，卸压、泄水后处理。3.2自动喷水系统灭火系统应按照《自动喷水灭火系统施工及验收规范》GB50261-2005，做气密性试验，气压严密性试验压力应为0.28Mpa，且稳压24小时，压力降不应大...
