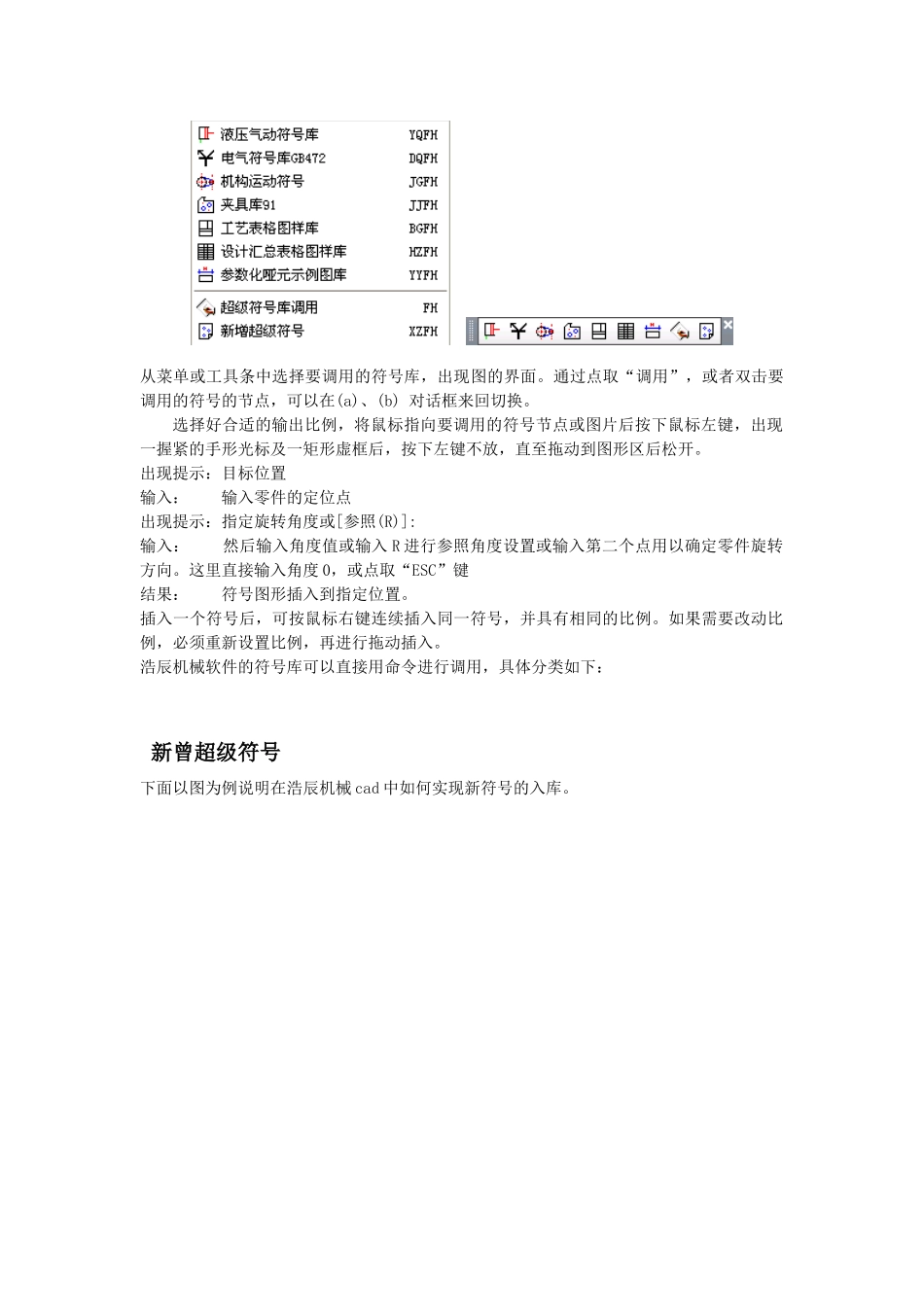

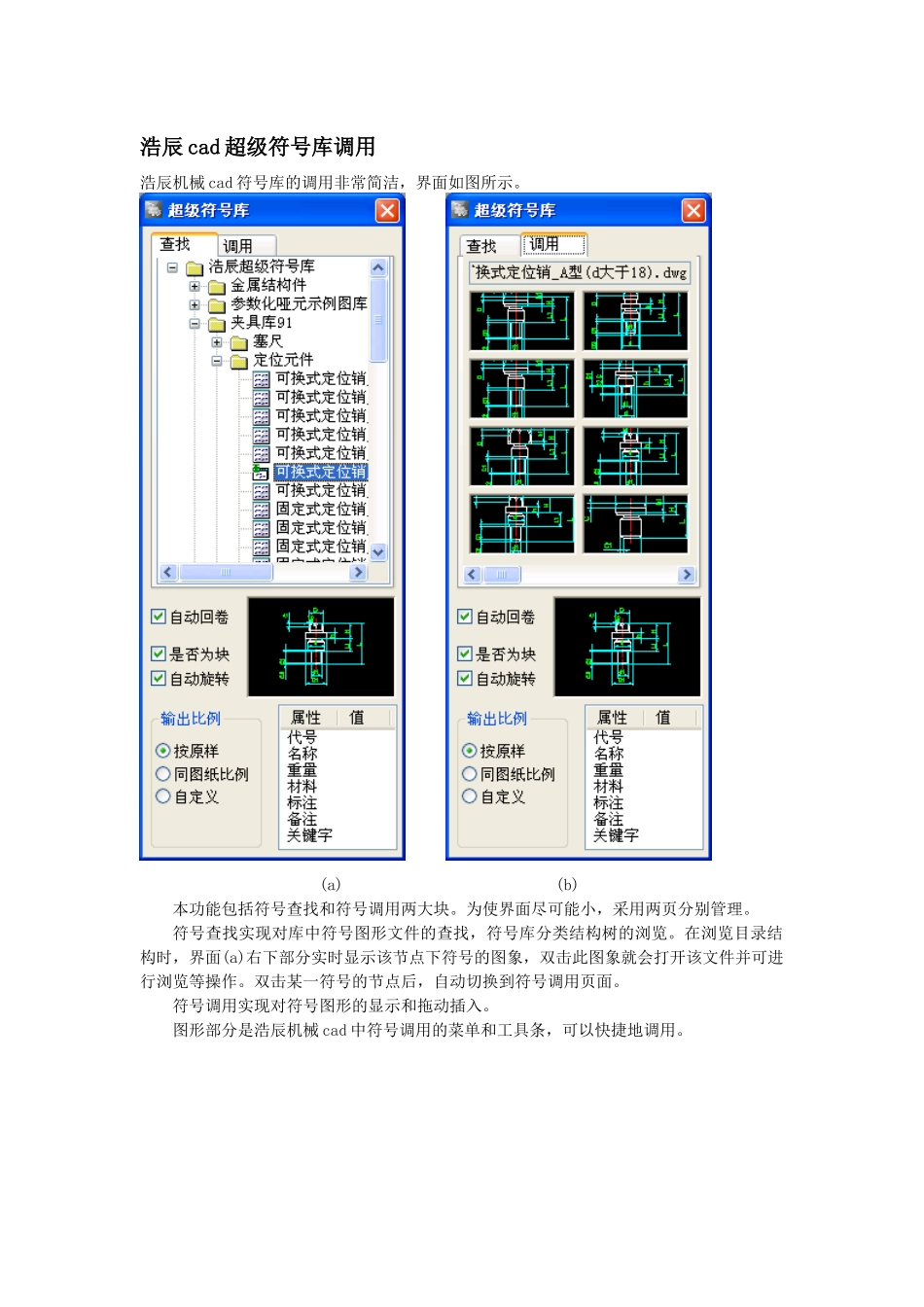

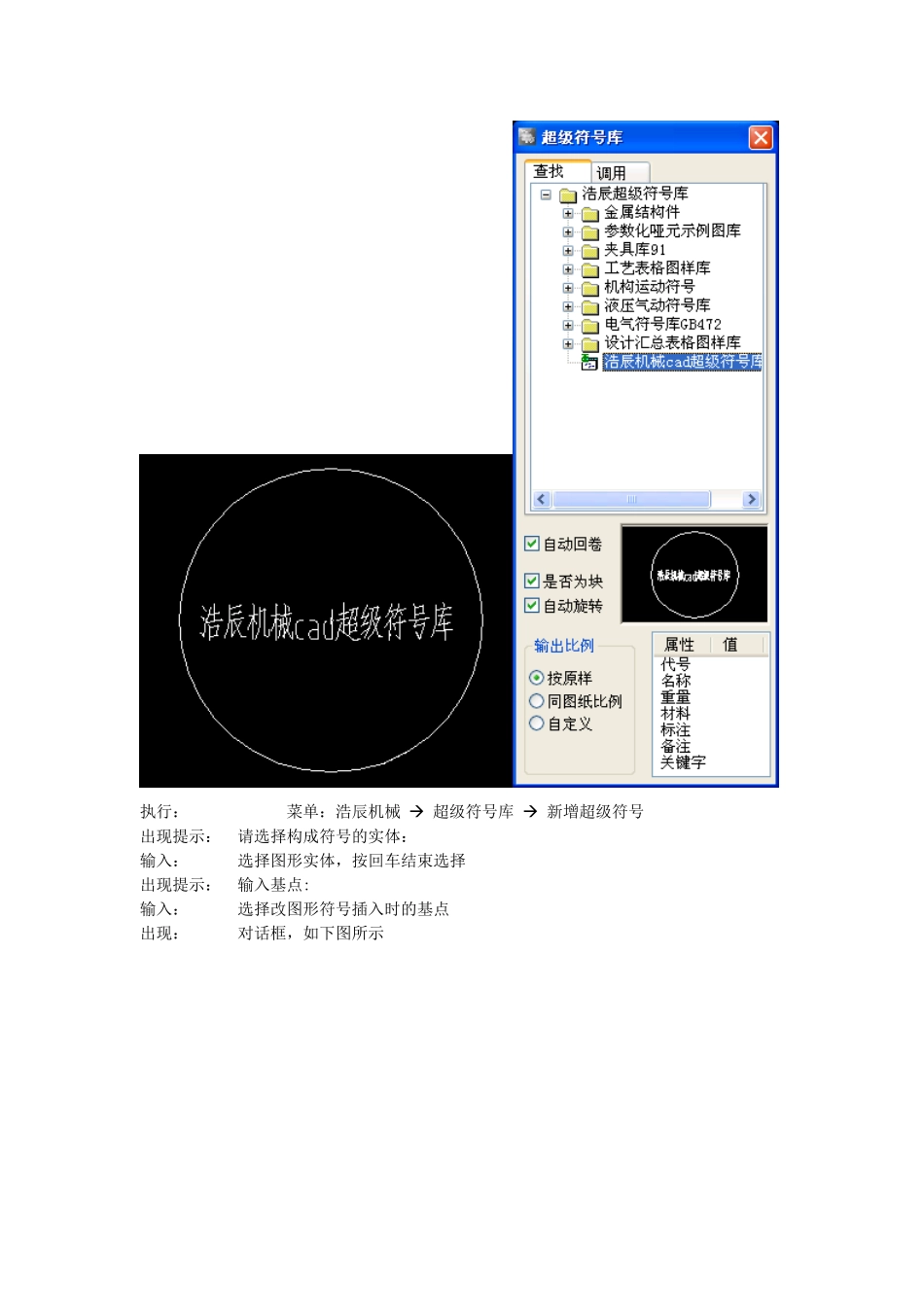

浩辰cad超级符号库调用浩辰机械cad符号库的调用非常简洁,界面如图所示。(a)(b)本功能包括符号查找和符号调用两大块。为使界面尽可能小,采用两页分别管理。符号查找实现对库中符号图形文件的查找,符号库分类结构树的浏览。在浏览目录结构时,界面(a)右下部分实时显示该节点下符号的图象,双击此图象就会打开该文件并可进行浏览等操作。双击某一符号的节点后,自动切换到符号调用页面。符号调用实现对符号图形的显示和拖动插入。图形部分是浩辰机械cad中符号调用的菜单和工具条,可以快捷地调用。从菜单或工具条中选择要调用的符号库,出现图的界面。通过点取“调用”,或者双击要调用的符号的节点,可以在(a)、(b)对话框来回切换。选择好合适的输出比例,将鼠标指向要调用的符号节点或图片后按下鼠标左键,出现一握紧的手形光标及一矩形虚框后,按下左键不放,直至拖动到图形区后松开。出现提示:目标位置输入:输入零件的定位点出现提示:指定旋转角度或[参照(R)]:输入:然后输入角度值或输入R进行参照角度设置或输入第二个点用以确定零件旋转方向。这里直接输入角度0,或点取“ESC”键结果:符号图形插入到指定位置。插入一个符号后,可按鼠标右键连续插入同一符号,并具有相同的比例。如果需要改动比例,必须重新设置比例,再进行拖动插入。浩辰机械软件的符号库可以直接用命令进行调用,具体分类如下:新曾超级符号下面以图为例说明在浩辰机械cad中如何实现新符号的入库。执行:菜单:浩辰机械超级符号库新增超级符号出现提示:请选择构成符号的实体:输入:选择图形实体,按回车结束选择出现提示:输入基点:输入:选择改图形符号插入时的基点出现:对话框,如下图所示输入:选择文件夹、或者新建一个文件夹,输入文件名,将文件保存在该目录下。打开Windows资源管理器,就会发现在此目录下生成了一个文件*.dwg。
