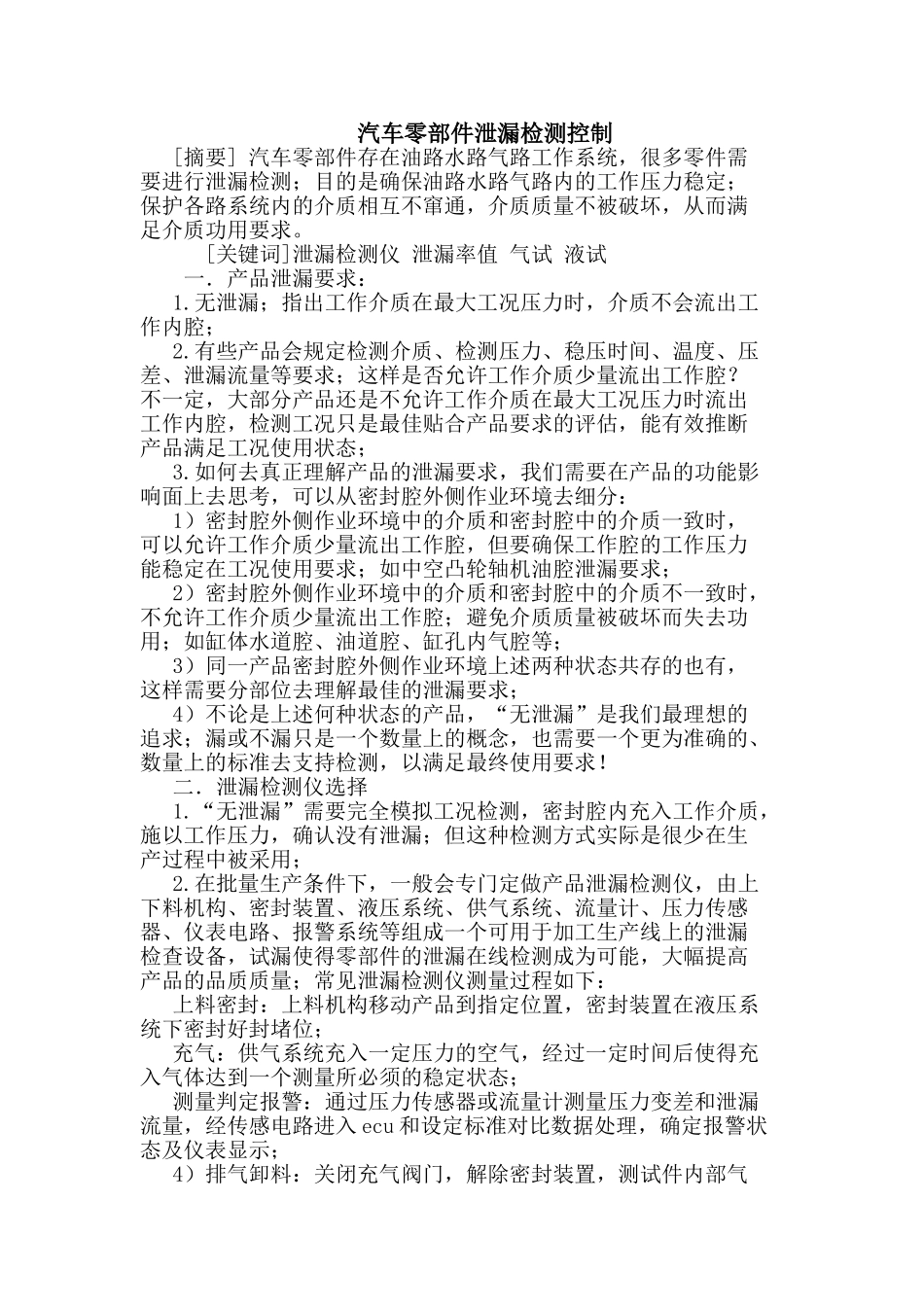

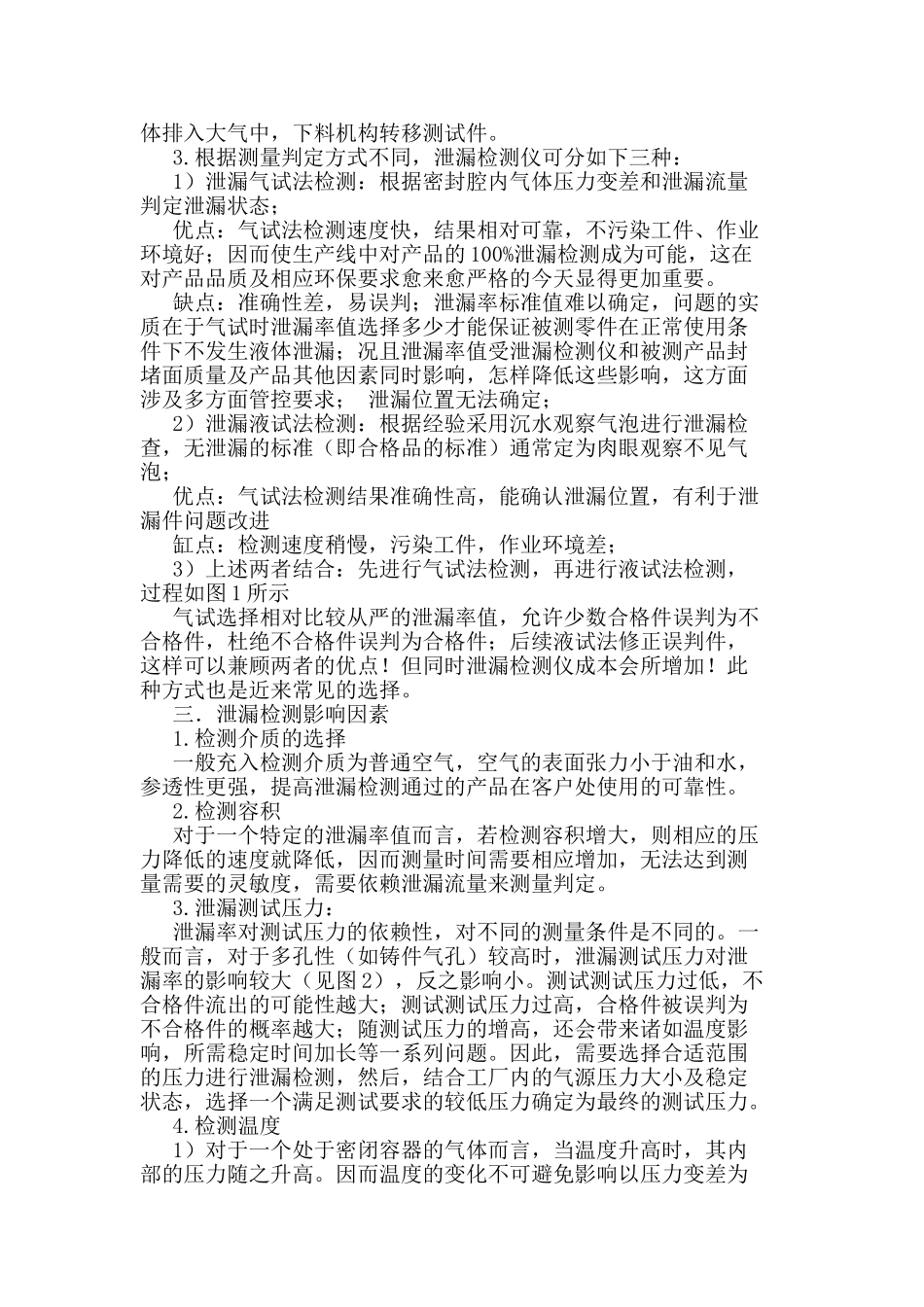

汽车零部件泄漏检测控制[摘要]汽车零部件存在油路水路气路工作系统，很多零件需要进行泄漏检测；目的是确保油路水路气路内的工作压力稳定；保护各路系统内的介质相互不窜通，介质质量不被破坏，从而满足介质功用要求。[关键词]泄漏检测仪泄漏率值气试液试一．产品泄漏要求：1.无泄漏；指出工作介质在最大工况压力时，介质不会流出工作内腔；2.有些产品会规定检测介质、检测压力、稳压时间、温度、压差、泄漏流量等要求；这样是否允许工作介质少量流出工作腔？不一定，大部分产品还是不允许工作介质在最大工况压力时流出工作内腔，检测工况只是最佳贴合产品要求的评估，能有效推断产品满足工况使用状态；3.如何去真正理解产品的泄漏要求，我们需要在产品的功能影响面上去思考，可以从密封腔外侧作业环境去细分：1）密封腔外侧作业环境中的介质和密封腔中的介质一致时，可以允许工作介质少量流出工作腔，但要确保工作腔的工作压力能稳定在工况使用要求；如中空凸轮轴机油腔泄漏要求；2）密封腔外侧作业环境中的介质和密封腔中的介质不一致时，不允许工作介质少量流出工作腔；避免介质质量被破坏而失去功用；如缸体水道腔、油道腔、缸孔内气腔等；3）同一产品密封腔外侧作业环境上述两种状态共存的也有，这样需要分部位去理解最佳的泄漏要求；4）不论是上述何种状态的产品，“无泄漏”是我们最理想的追求；漏或不漏只是一个数量上的概念，也需要一个更为准确的、数量上的标准去支持检测，以满足最终使用要求！二．泄漏检测仪选择1.“无泄漏”需要完全模拟工况检测，密封腔内充入工作介质，施以工作压力，确认没有泄漏；但这种检测方式实际是很少在生产过程中被采用；2.在批量生产条件下，一般会专门定做产品泄漏检测仪，由上下料机构、密封装置、液压系统、供气系统、流量计、压力传感器、仪表电路、报警系统等组成一个可用于加工生产线上的泄漏检查设备，试漏使得零部件的泄漏在线检测成为可能，大幅提高产品的品质质量；常见泄漏检测仪测量过程如下：上料密封：上料机构移动产品到指定位置，密封装置在液压系统下密封好封堵位；充气：供气系统充入一定压力的空气，经过一定时间后使得充入气体达到一个测量所必须的稳定状态；测量判定报警：通过压力传感器或流量计测量压力变差和泄漏流量，经传感电路进入ecu和设定标准对比数据处理，确定报警状态及仪表显示；4）排气卸料：关闭充气阀门，解除密封装置，测试件内部气体排入大气中，下料机构转移测试件。3.根据测量判定方式不同，泄漏检测仪可分如下三种：1）泄漏气试法检测：根据密封腔内气体压力变差和泄漏流量判定泄漏状态；优点：气试法检测速度快，结果相对可靠，不污染工件、作业环境好；因而使生产线中对产品的100%泄漏检测成为可能，这在对产品品质及相应环保要求愈来愈严格的今天显得更加重要。缺点：准确性差，易误判；泄漏率标准值难以确定，问题的实质在于气试时泄漏率值选择多少才能保证被测零件在正常使用条件下不发生液体泄漏；况且泄漏率值受泄漏检测仪和被测产品封堵面质量及产品其他因素同时影响，怎样降低这些影响，这方面涉及多方面管控要求；泄漏位置无法确定；2）泄漏液试法检测：根据经验采用沉水观察气泡进行泄漏检查，无泄漏的标准（即合格品的标准）通常定为肉眼观察不见气泡；优点：气试法检测结果准确性高，能确认泄漏位置，有利于泄漏件问题改进缸点：检测速度稍慢，污染工件，作业环境差；3）上述两者结合：先进行气试法检测，再进行液试法检测，过程如图1所示气试选择相对比较从严的泄漏率值，允许少数合格件误判为不合格件，杜绝不合格件误判为合格件；后续液试法修正误判件，这样可以兼顾两者的优点！但同时泄漏检测仪成本会所增加！此种方式也是近来常见的选择。三．泄漏检测影响因素1.检测介质的选择一般充入检测介质为普通空气，空气的表面张力小于油和水，参透性更强，提高泄漏检测通过的产品在客户处使用的可靠性。2.检测容积对于一个特定的泄漏率值而言，若检测容积增大，则相应的压力降低的速度就降低，因而测量时间需要相应增加，无法达到测量需要的灵敏度，需要依赖泄漏流量来测量判定。3....
