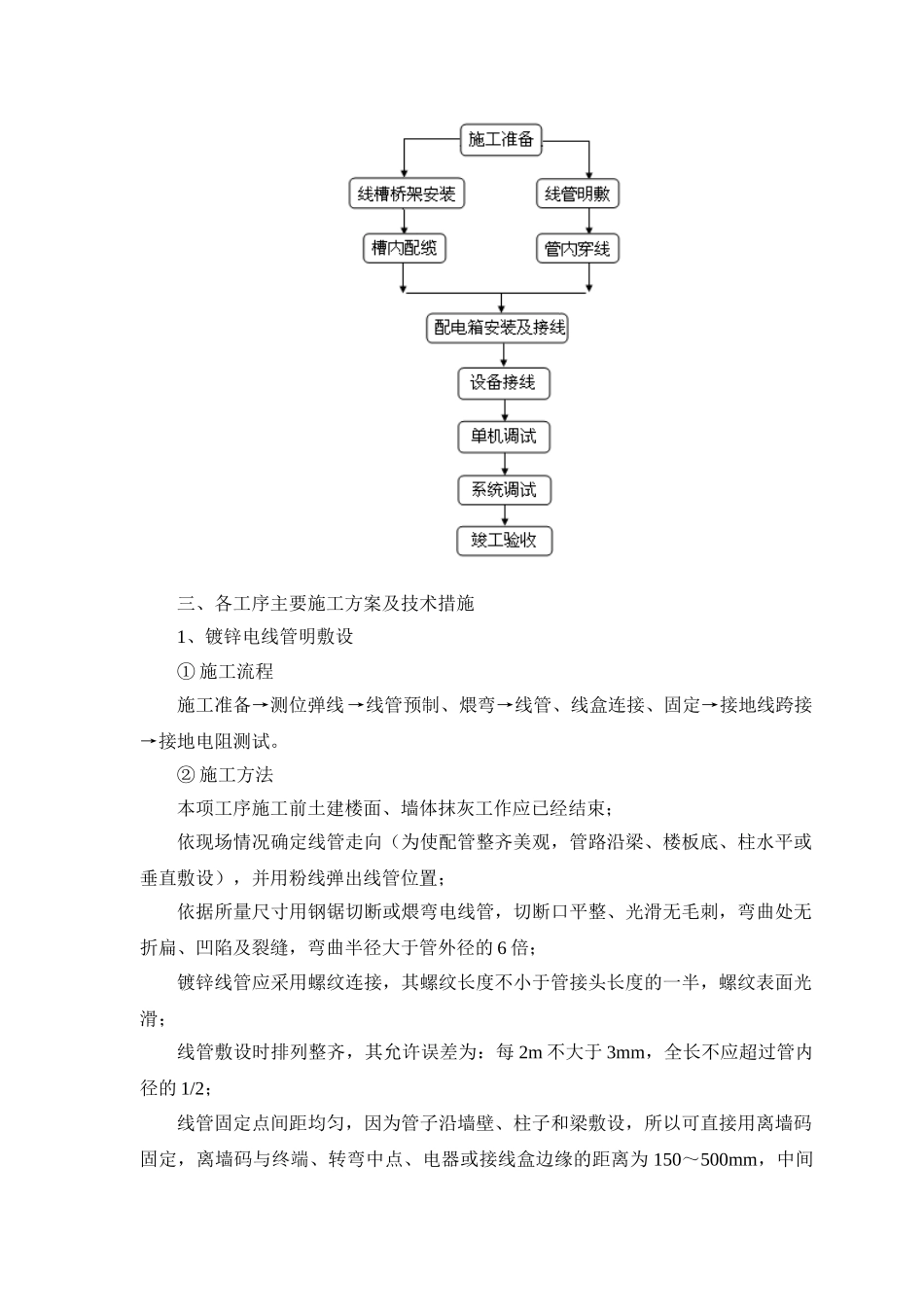

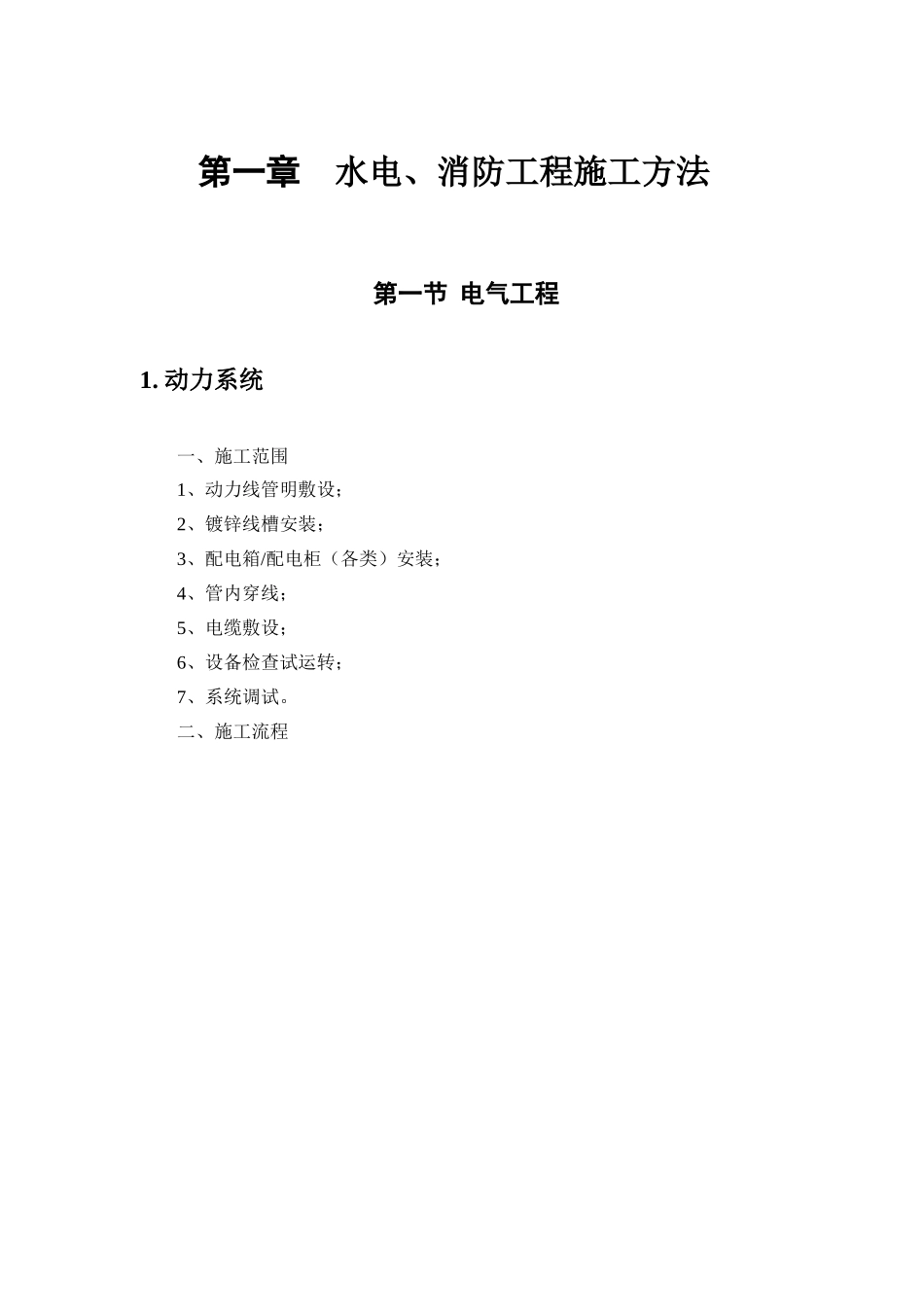

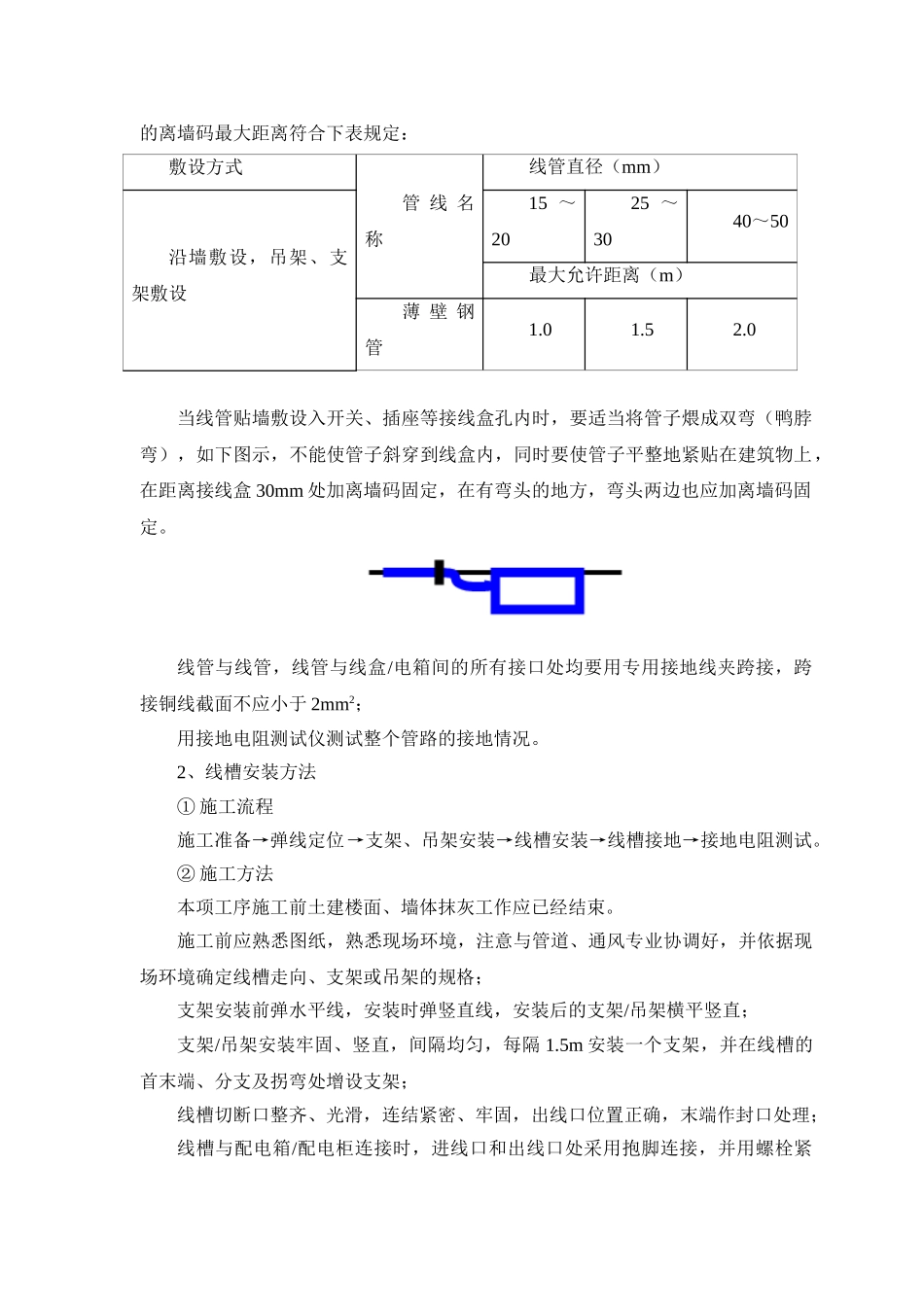

第一章水电、消防工程施工方法第一节电气工程1.动力系统一、施工范围1、动力线管明敷设；2、镀锌线槽安装；3、配电箱/配电柜（各类）安装；4、管内穿线；5、电缆敷设；6、设备检查试运转；7、系统调试。二、施工流程三、各工序主要施工方案及技术措施1、镀锌电线管明敷设①施工流程施工准备→测位弹线→线管预制、煨弯→线管、线盒连接、固定→接地线跨接→接地电阻测试。②施工方法本项工序施工前土建楼面、墙体抹灰工作应已经结束；依现场情况确定线管走向（为使配管整齐美观，管路沿梁、楼板底、柱水平或垂直敷设），并用粉线弹出线管位置；依据所量尺寸用钢锯切断或煨弯电线管，切断口平整、光滑无毛刺，弯曲处无折扁、凹陷及裂缝，弯曲半径大于管外径的6倍；镀锌线管应采用螺纹连接，其螺纹长度不小于管接头长度的一半，螺纹表面光滑；线管敷设时排列整齐，其允许误差为：每2m不大于3mm，全长不应超过管内径的1/2；线管固定点间距均匀，因为管子沿墙壁、柱子和梁敷设，所以可直接用离墙码固定，离墙码与终端、转弯中点、电器或接线盒边缘的距离为150～500mm，中间的离墙码最大距离符合下表规定：敷设方式管线名称线管直径（mm）沿墙敷设，吊架、支架敷设15～2025～3040～50最大允许距离（m）薄壁钢管1.01.52.0当线管贴墙敷设入开关、插座等接线盒孔内时，要适当将管子煨成双弯（鸭脖弯），如下图示，不能使管子斜穿到线盒内，同时要使管子平整地紧贴在建筑物上，在距离接线盒30mm处加离墙码固定，在有弯头的地方，弯头两边也应加离墙码固定。线管与线管，线管与线盒/电箱间的所有接口处均要用专用接地线夹跨接，跨接铜线截面不应小于2mm2；用接地电阻测试仪测试整个管路的接地情况。2、线槽安装方法①施工流程施工准备→弹线定位→支架、吊架安装→线槽安装→线槽接地→接地电阻测试。②施工方法本项工序施工前土建楼面、墙体抹灰工作应已经结束。施工前应熟悉图纸，熟悉现场环境，注意与管道、通风专业协调好，并依据现场环境确定线槽走向、支架或吊架的规格；支架安装前弹水平线，安装时弹竖直线，安装后的支架/吊架横平竖直；支架/吊架安装牢固、竖直，间隔均匀，每隔1.5m安装一个支架，并在线槽的首末端、分支及拐弯处增设支架；线槽切断口整齐、光滑，连结紧密、牢固，出线口位置正确，末端作封口处理；线槽与配电箱/配电柜连接时，进线口和出线口处采用抱脚连接，并用螺栓紧固；线槽进行交叉、转弯、丁字连接时，采用二通、三通、四通等进行变通连接，如不用配件作变通连接，则线槽转弯处制成45度角过度；当线槽与风管、水管位置相交叉时，线槽应敷设在它们的上方，同时注意避免通过喷淋头上方；当电线槽与管道平行敷设时，若位置允许时，两者间距保持在30cm左右为宜；当建筑物表面有坡度时，线槽随其相应变化坡度；线槽盖板要齐全，平直、连接紧密、固定牢固；线槽安装完毕后横平竖直，垂直误差不大于5mm，全长水平误差不大于20mm。电缆井内线槽安装：施工前管井内的杂物应清理干净；支架安装先吊线再安装，安装后的支架横平竖直；支架固定时要除去墙面批荡层，膨胀螺栓采用10×50mm，每1.5m一个支架，且在线槽（桥架）转弯处应增设固定点，支架固定牢固、平整，间隔均匀；桥架（线槽）安装与供电局施工队协调好，安装顺序拟为：支架安装→桥架就位→电表箱支架安装→桥架固定。原因是若桥架固定后电表箱支架无法固定，而若电表箱支架固定后，桥架无法就位；线槽（桥架）接口应平直、严密，出线口应位置正确、光滑，末端封口，槽盖齐全、平整无翘角；线槽/桥架与水平段线槽/桥架连接时采用凸型或凹型二通进行变通连接；线槽（桥架）安装完毕后横平竖直，水平误差不能大于5mm，全长垂直误差不能大于20mm；强电井内桥架（线槽）分布方案如下图：3、电缆敷设及终端头制安方案①施工流程②施工准备a、材料、机具准备b、施工人员准备：③电缆敷设施工方法a、施工前：线槽、配电箱（柜）应安装完毕；熟悉所敷电缆的规格、长度、敷设路径及部位；做好准备工作，如通道清理、电缆盘编号、路径标注、长度测量、电缆架及倒链就位等；对所敷设的电缆进行绝缘测试，绝缘电阻值需大...
