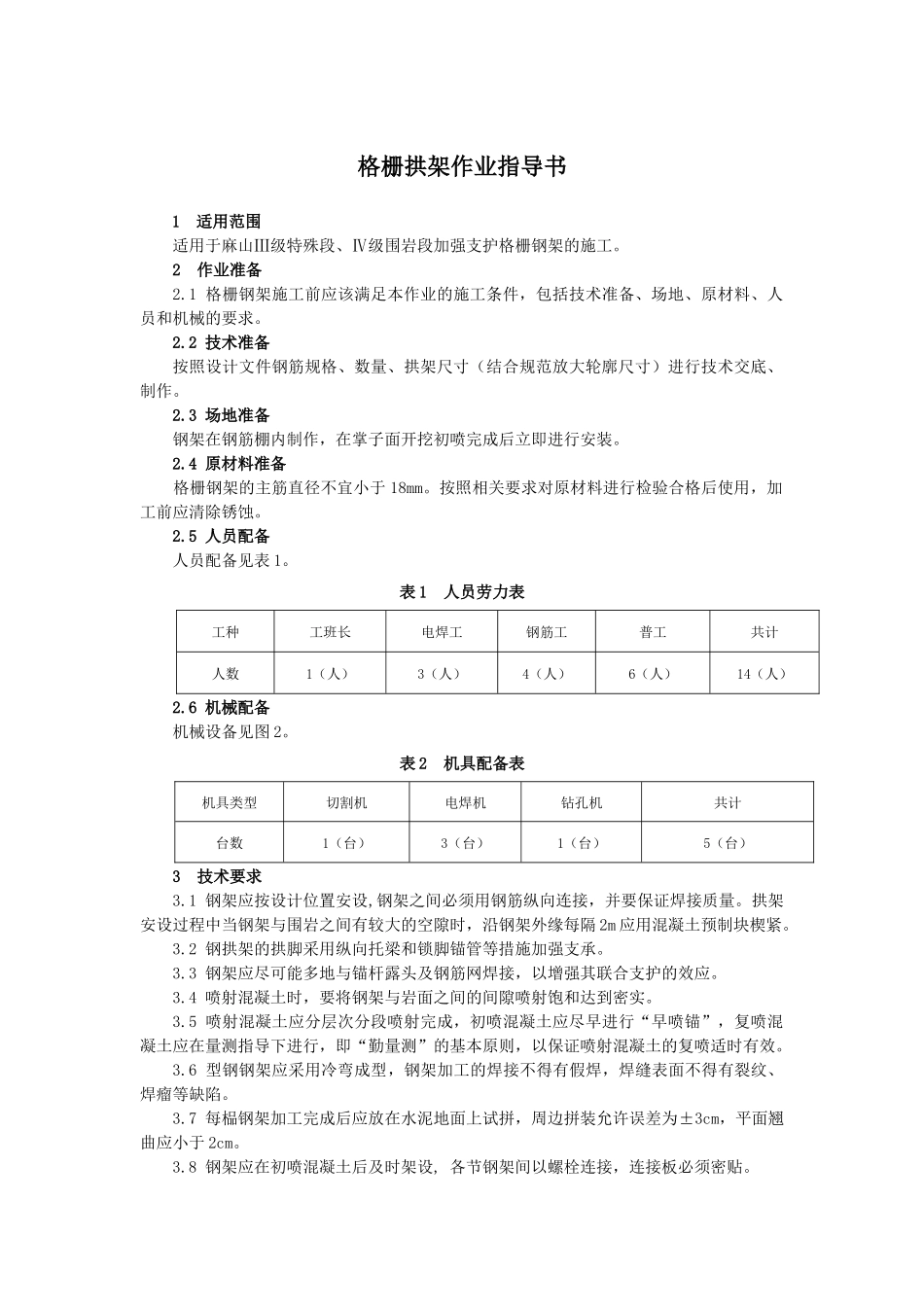

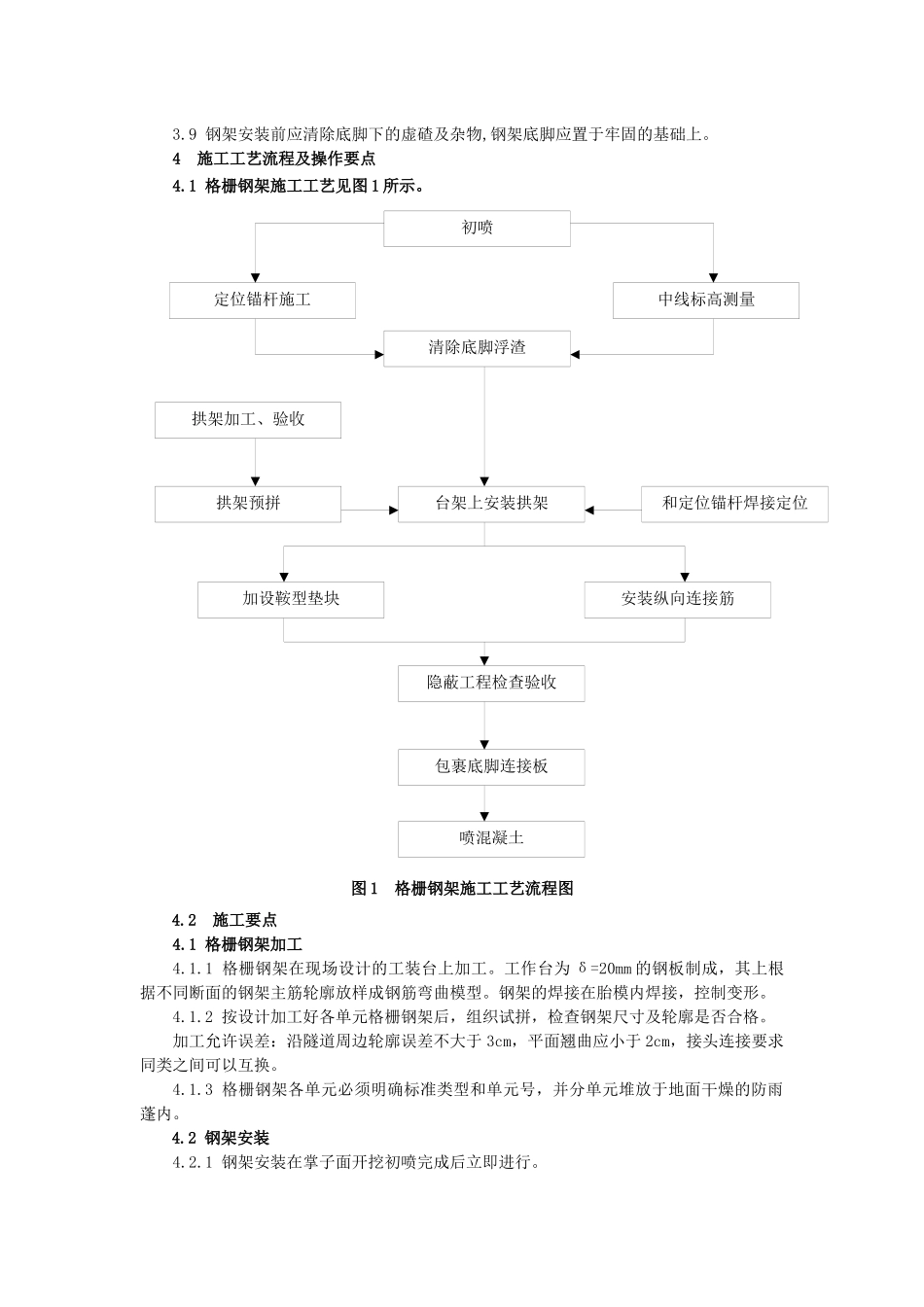

格栅拱架作业指导书1适用范围适用于麻山Ⅲ级特殊段、Ⅳ级围岩段加强支护格栅钢架的施工。2作业准备2.1格栅钢架施工前应该满足本作业的施工条件，包括技术准备、场地、原材料、人员和机械的要求。2.2技术准备按照设计文件钢筋规格、数量、拱架尺寸（结合规范放大轮廓尺寸）进行技术交底、制作。2.3场地准备钢架在钢筋棚内制作，在掌子面开挖初喷完成后立即进行安装。2.4原材料准备格栅钢架的主筋直径不宜小于18mm。按照相关要求对原材料进行检验合格后使用，加工前应清除锈蚀。2.5人员配备人员配备见表1。表1人员劳力表工种工班长电焊工钢筋工普工共计人数1（人）3（人）4（人）6（人）14（人）2.6机械配备机械设备见图2。表2机具配备表机具类型切割机电焊机钻孔机共计台数1（台）3（台）1（台）5（台）3技术要求3.1钢架应按设计位置安设,钢架之间必须用钢筋纵向连接，并要保证焊接质量。拱架安设过程中当钢架与围岩之间有较大的空隙时，沿钢架外缘每隔2m应用混凝土预制块楔紧。3.2钢拱架的拱脚采用纵向托梁和锁脚锚管等措施加强支承。3.3钢架应尽可能多地与锚杆露头及钢筋网焊接，以增强其联合支护的效应。3.4喷射混凝土时，要将钢架与岩面之间的间隙喷射饱和达到密实。3.5喷射混凝土应分层次分段喷射完成，初喷混凝土应尽早进行“早喷锚”，复喷混凝土应在量测指导下进行，即“勤量测”的基本原则，以保证喷射混凝土的复喷适时有效。3.6型钢钢架应采用冷弯成型，钢架加工的焊接不得有假焊，焊缝表面不得有裂纹、焊瘤等缺陷。3.7每榀钢架加工完成后应放在水泥地面上试拼，周边拼装允许误差为±3cm，平面翘曲应小于2cm。3.8钢架应在初喷混凝土后及时架设,各节钢架间以螺栓连接，连接板必须密贴。初喷定位锚杆施工中线标高测量清除底脚浮渣拱架加工、验收和定位锚杆焊接定位拱架预拼台架上安装拱架安装纵向连接筋加设鞍型垫块隐蔽工程检查验收包裹底脚连接板喷混凝土3.9钢架安装前应清除底脚下的虚碴及杂物,钢架底脚应置于牢固的基础上。4施工工艺流程及操作要点4.1格栅钢架施工工艺见图1所示。图1格栅钢架施工工艺流程图4.2施工要点4.1格栅钢架加工4.1.1格栅钢架在现场设计的工装台上加工。工作台为δ=20mm的钢板制成，其上根据不同断面的钢架主筋轮廓放样成钢筋弯曲模型。钢架的焊接在胎模内焊接，控制变形。4.1.2按设计加工好各单元格栅钢架后，组织试拼，检查钢架尺寸及轮廓是否合格。加工允许误差：沿隧道周边轮廓误差不大于3cm，平面翘曲应小于2cm，接头连接要求同类之间可以互换。4.1.3格栅钢架各单元必须明确标准类型和单元号，并分单元堆放于地面干燥的防雨蓬内。4.2钢架安装4.2.1钢架安装在掌子面开挖初喷完成后立即进行。4.2.2根据测设的位置，各节钢架在掌子面以螺栓连接，连接板应密贴。为保证各节钢架在全环封闭之前置于稳固的地基上，安装前应清除各节钢架底脚下的虚碴及杂物。同时每侧安设2根锁脚锚管(根据围岩状况进行调整)将其锁定，底部开挖完成后，底部初期支护及时跟进，将钢架全环封闭。4.2.3为保证钢架位置安设准确，隧道开挖时在钢架的各连接处预留连接板凹槽。初喷砼时，在凹槽处打入木楔，为架设钢架留出连接板（和槽钢）位置。钢架按设计位置安设，在安设过程中当钢架和初喷层之间有较大间隙应每隔2m用砼预制块楔紧，钢架背后用喷砼填充密实。钢架纵向连接采用钢管（钢筋），环向间距符合设计要求。4.2.4钢架落底接长在单边交错进行，每次单边接长钢架1～2排。在软弱地层可同时落底接长和仰拱相连并及时喷射砼。接长钢架和上部钢架通过垫板用螺栓牢固准确连接。4.2.5架立钢架后应尽快进行喷砼作业，以使钢架与喷砼共同受力。喷射砼分层进行，先从拱脚或墙角处由下向上喷射，防止上层喷射料虚掩拱脚（墙角）不密实，造成强度不够，拱脚（墙角）失稳。5质量控制及质量检测5.1质量标注《客运专线铁路隧道工程施工技术指南》《客运专线铁路隧道工程质量验收暂行标准》5.2分项验收标准5.2.1主控项目(1)制作钢架所用型钢进场检验必须按批抽取试件作力学性能（屈服强度、抗拉强度和伸长率）工艺性能（冷弯）试验，其质量必须符合现行国家标准《碳素结构钢》（GB7...
