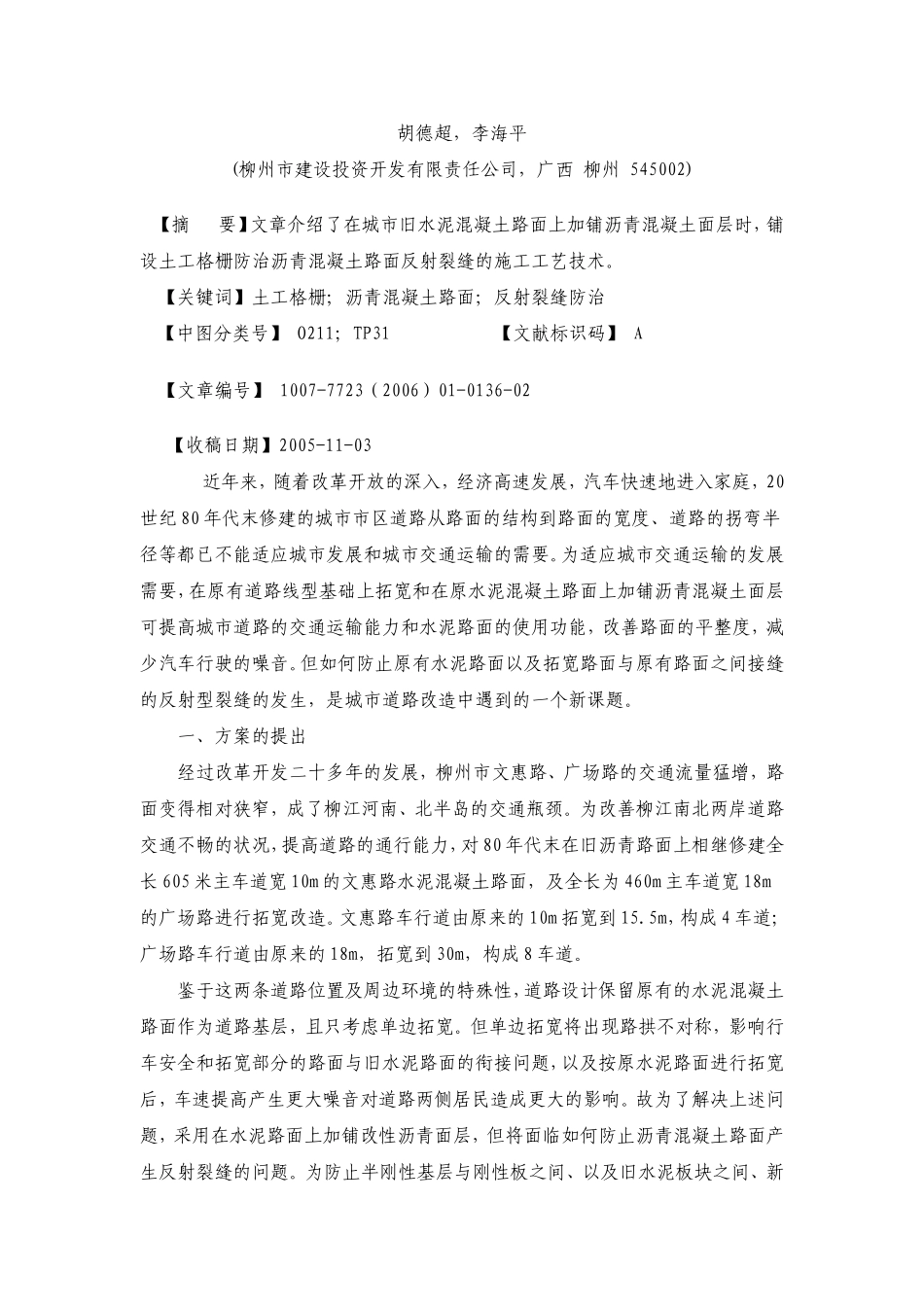

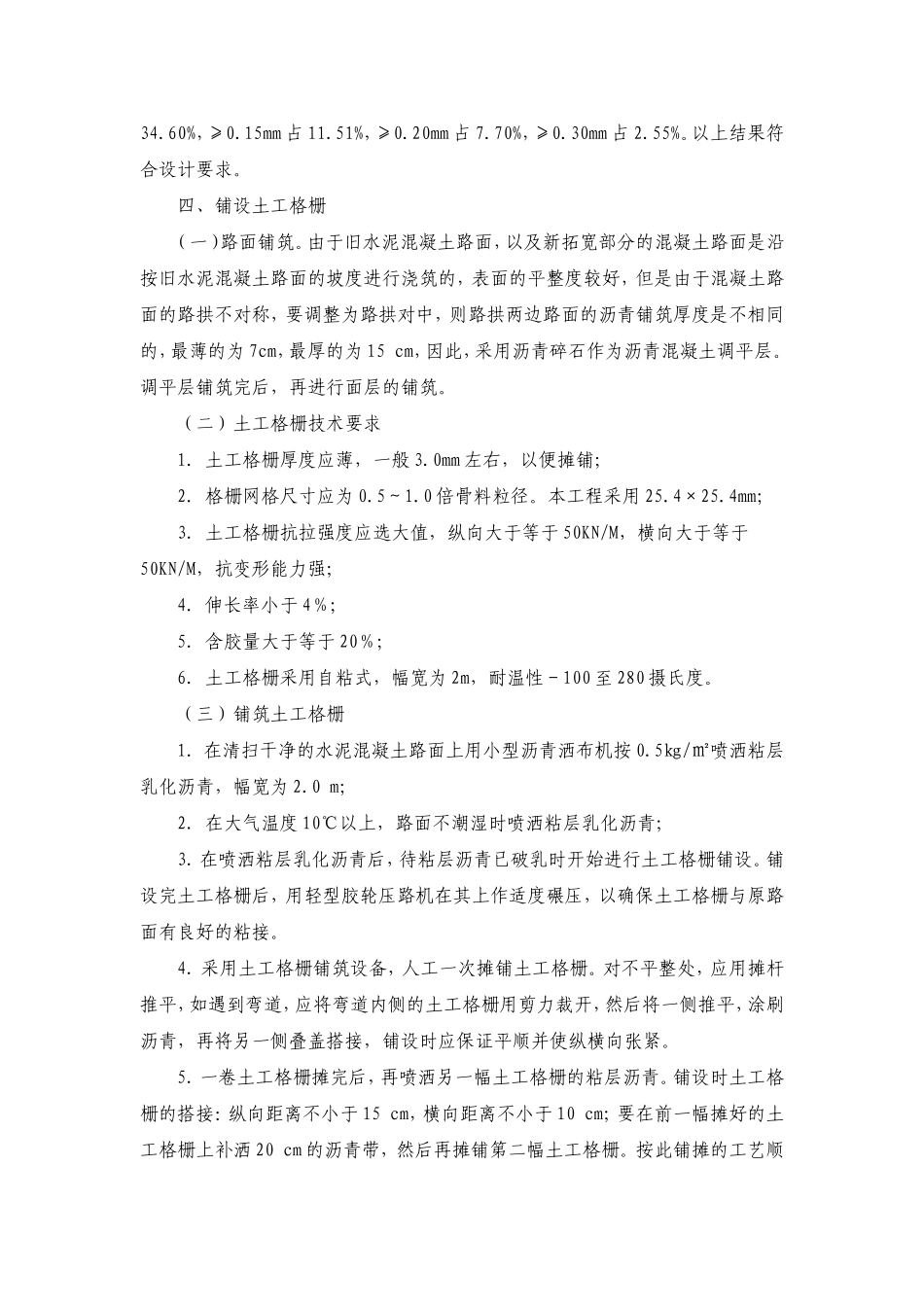

胡德超，李海平(柳州市建设投资开发有限责任公司，广西柳州545002)【摘要】文章介绍了在城市旧水泥混凝土路面上加铺沥青混凝土面层时，铺设土工格栅防治沥青混凝土路面反射裂缝的施工工艺技术。【关键词】土工格栅；沥青混凝土路面；反射裂缝防治【中图分类号】O211；TP31【文献标识码】A【文章编号】1007-7723（2006）01-0136-02【收稿日期】2005-11-03近年来，随着改革开放的深入，经济高速发展，汽车快速地进入家庭，20世纪80年代末修建的城市市区道路从路面的结构到路面的宽度、道路的拐弯半径等都已不能适应城市发展和城市交通运输的需要。为适应城市交通运输的发展需要，在原有道路线型基础上拓宽和在原水泥混凝土路面上加铺沥青混凝土面层可提高城市道路的交通运输能力和水泥路面的使用功能，改善路面的平整度，减少汽车行驶的噪音。但如何防止原有水泥路面以及拓宽路面与原有路面之间接缝的反射型裂缝的发生，是城市道路改造中遇到的一个新课题。一、方案的提出经过改革开发二十多年的发展，柳州市文惠路、广场路的交通流量猛增，路面变得相对狭窄，成了柳江河南、北半岛的交通瓶颈。为改善柳江南北两岸道路交通不畅的状况，提高道路的通行能力，对80年代末在旧沥青路面上相继修建全长605米主车道宽10m的文惠路水泥混凝土路面，及全长为460m主车道宽18m的广场路进行拓宽改造。文惠路车行道由原来的10m拓宽到15.5m，构成4车道；广场路车行道由原来的18m，拓宽到30m，构成8车道。鉴于这两条道路位置及周边环境的特殊性，道路设计保留原有的水泥混凝土路面作为道路基层，且只考虑单边拓宽。但单边拓宽将出现路拱不对称，影响行车安全和拓宽部分的路面与旧水泥路面的衔接问题，以及按原水泥路面进行拓宽后，车速提高产生更大噪音对道路两侧居民造成更大的影响。故为了解决上述问题，采用在水泥路面上加铺改性沥青面层，但将面临如何防止沥青混凝土路面产生反射裂缝的问题。为防止半刚性基层与刚性板之间、以及旧水泥板块之间、新旧水泥混凝土板块之间的接缝出现反射裂缝，采用铺设玻璃纤维土工格栅、加铺改性沥青混凝土面层的方案。二、旧路及拓宽范围的基层处理（一）旧路基层状况。经调查，路面损坏评定状况为中等，水泥混凝土板块损坏较少，故采用液压镐破碎、凿除旧混凝土病害板并清理路槽，用C20混凝土补强基层。（二）拓宽部分基层处理。因拓宽部分就是原来的人行道，原人行道下面布置有通信管线、高压电力电缆、给水管道等地下设施，这些管线无法中断，只能采用混凝土就地进行保护，其余拓宽范围能用压路机碾压的采用级配碎石，宽度不够上不了压路机的采用片石混凝土做底基层，基层采用20cm厚C20早强混凝土。（三）接缝处理。混凝土板路面接缝不但是受力薄弱处，也是雨水进入基层的必经之处，因此必须处理好。在实施中由于没有清缝机，故先用混凝土板切割机先对准接缝切割，割松并剔除填缝后再用压缩空气清除干净缝隙中其它的泥土杂物，然后重新灌注沥青码蹄脂填缝料进行封缝，以防止雨水通过接缝进入基层引起病害。（四）减缓反射裂缝的措施。反射裂缝是由于旧面层在接缝或裂缝附近的位移，引起接缝或裂缝上方沥青混凝土加铺层内出现应力集中所造成的，其包括因温度和湿度变化而产生的水平位移以及因交通荷载作用而产生的竖向剪切位移。而根据国内外理论，在旧混凝土板与加铺层之间设置玻纤土工格栅加筋层可以使沥青混凝土加铺层底面的应力或应变因离开应力集中的接缝或裂缝端部而降低，同时也可以改变加铺层结构的抗拉和抗剪切能力，从而可以有效减少由荷载、温度、地基脱空等产生的不利影响和提高沥青混凝土加铺层的抗反射裂缝能力；且根据研究，在加铺层底部加设土工格栅时，延缓反射裂缝的效果非常明显。故本工程在加铺层底部采用玻纤格栅作为加筋层面来作为减缓反射裂缝的措施。三、基层弯沿测量采用BZZ－100型、后轴重10t的标准车，5.4m的长杆弯沉仪，每隔20m对拓宽范围路面基层进行弯沉测量。共测N＝90个点，平均弯沉为L＝0.240mm，均方差S＝5.28，计算代表弯沉为L＝0.331mm。混土板测定点n=28，平均弯沉为L=0.102mm，均方差为δ=5.4，代表弯沉为L=0.195mm。其...
