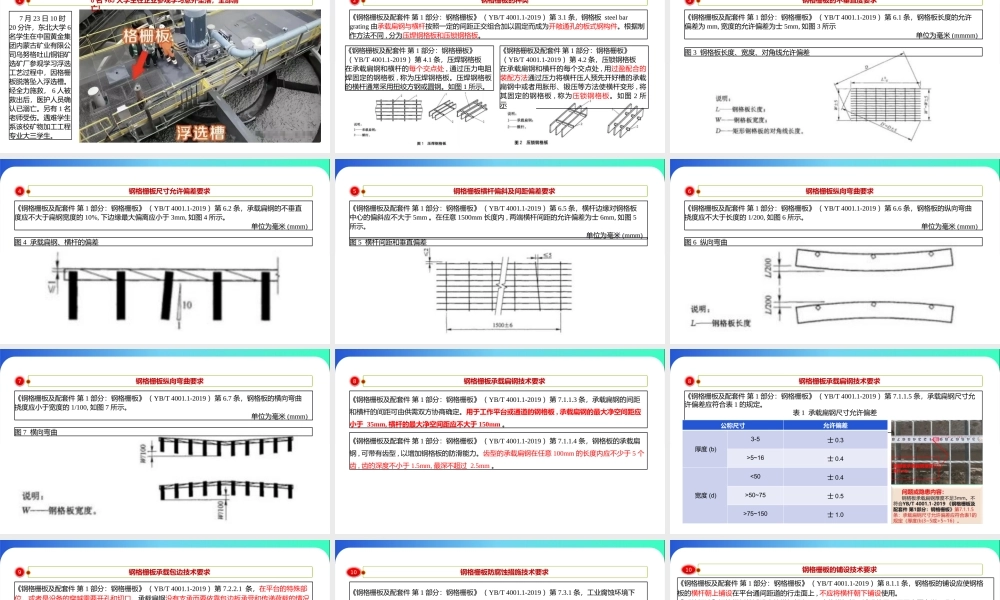

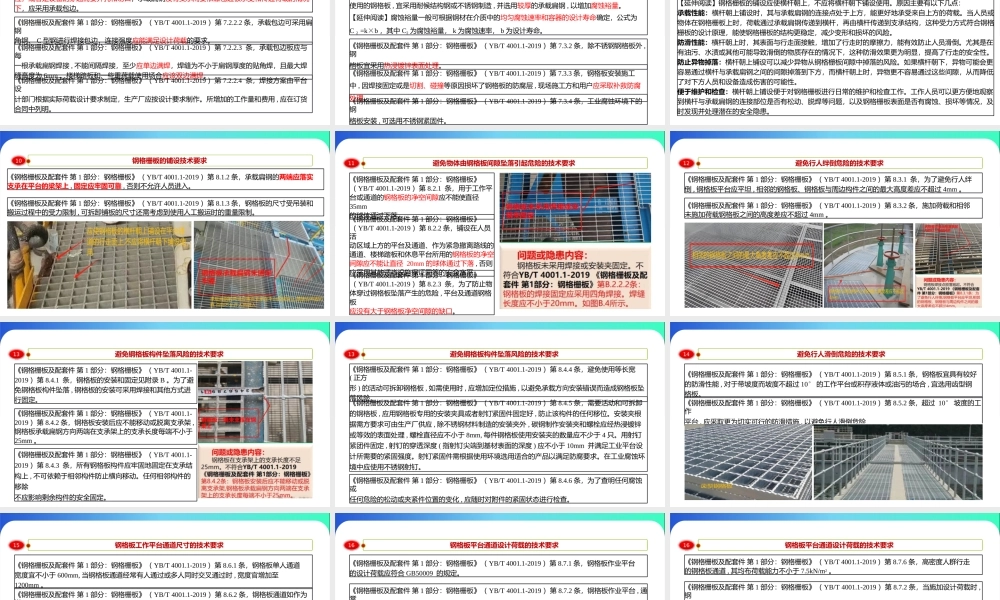

化工企业钢格栅板及其配套件技术要求（附依据）16 名 985 大学生在企业参观学习意外坠落，全部溺亡！7 月 23 日 10 时20 分许，东北大学 6名学生在中国黄金集团内蒙古矿业有限公司乌努格吐山铜钼矿选矿厂参观学习浮选工艺过程中，因格栅板脱落坠入浮选槽。经全力施救， 6 人被救出后，医护人员确认已溺亡。另有 1 名老师受伤。遇难学生系该校矿物加工工程专业大三学生。2钢格栅板的种类《钢格栅板及配套件 第 1 部分：钢格栅板》（ YB/T 4001.1-2019 ）第 3.1 条，钢格板 steel bar grating 由承载扁钢与横杆按照一定的间距正交组合加以固定而成为开敞通孔的板式钢构件。根据制作方法不同 , 分为压焊钢格板和压锁钢格板。《钢格栅板及配套件 第 1 部分：钢格栅板》（ YB/T 4001.1-2019 ）第 4.1 条，压焊钢格板在承载扁钢和横杆的每个交点处 , 通过压力电阻焊固定的钢格板 , 称为压焊钢格板。压焊钢格板的横杆通常采用扭绞方钢或圆钢。如图 1 所示。《钢格栅板及配套件 第 1 部分：钢格栅板》（ YB/T 4001.1-2019 ）第 4.2 条，压锁钢格板在承载扁钢和横杆的每个交点处 , 用过盈配合的装配方法通过压力将横杆压人预先开好槽的承载扁钢中或者用胀形、锻压等方法使横杆变形 , 将其固定的钢格板 , 称为压锁钢格板。如图 2 所示。3钢格栅板的不垂直度要求《钢格栅板及配套件 第 1 部分：钢格栅板》（ YB/T 4001.1-2019 ）第 6.1 条，钢格板长度的允许偏差为 mm, 宽度的允许偏差为士 5mm, 如图 3 所示单位为毫米 (mmmm)图 3 钢格板长度、宽度、对角线允许偏差图 4 承载扁钢、横杆的偏差4钢格栅板尺寸允许偏差要求《钢格栅板及配套件 第 1 部分：钢格栅板》（ YB/T 4001.1-2019 ）第 6.2 条，承载扁钢的不垂直度应不大于扁钢宽度的 10%, 下边缘最大偏离应小于 3mm, 如图 4 所示。单位为毫米 (mmm)图 5 横杆间距和垂直偏差5钢格栅板横杆偏斜及间距偏差要求《钢格栅板及配套件 第 1 部分：钢格栅板》（ YB/T 4001.1-2019 ）第 6.5 条，横杆边缘对钢格板中心的偏斜应不大于 5mm 。在任意 1500mm 长度内 , 两端横杆间距的允许偏差为士 6mm, 如图 5所示。单位为毫米 (mmm)图 6 纵向弯曲6钢格栅板纵向弯曲要求《钢格栅板及配套件 第 1 部分：钢格栅板》（ YB/T 4001.1-2019 ）第 6.6 条，钢格板的纵向弯曲挠度应不大于长度的 1/2...
