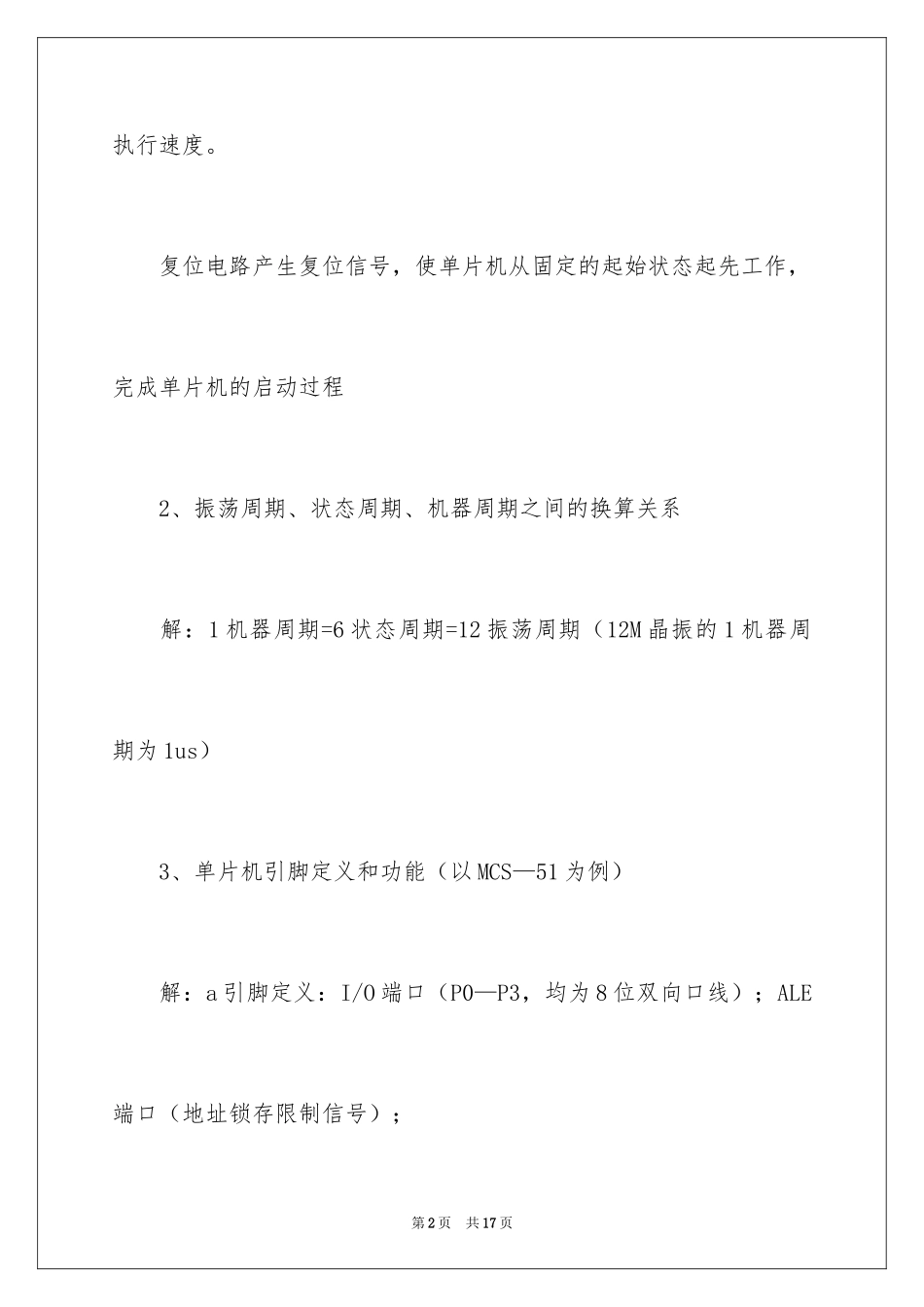

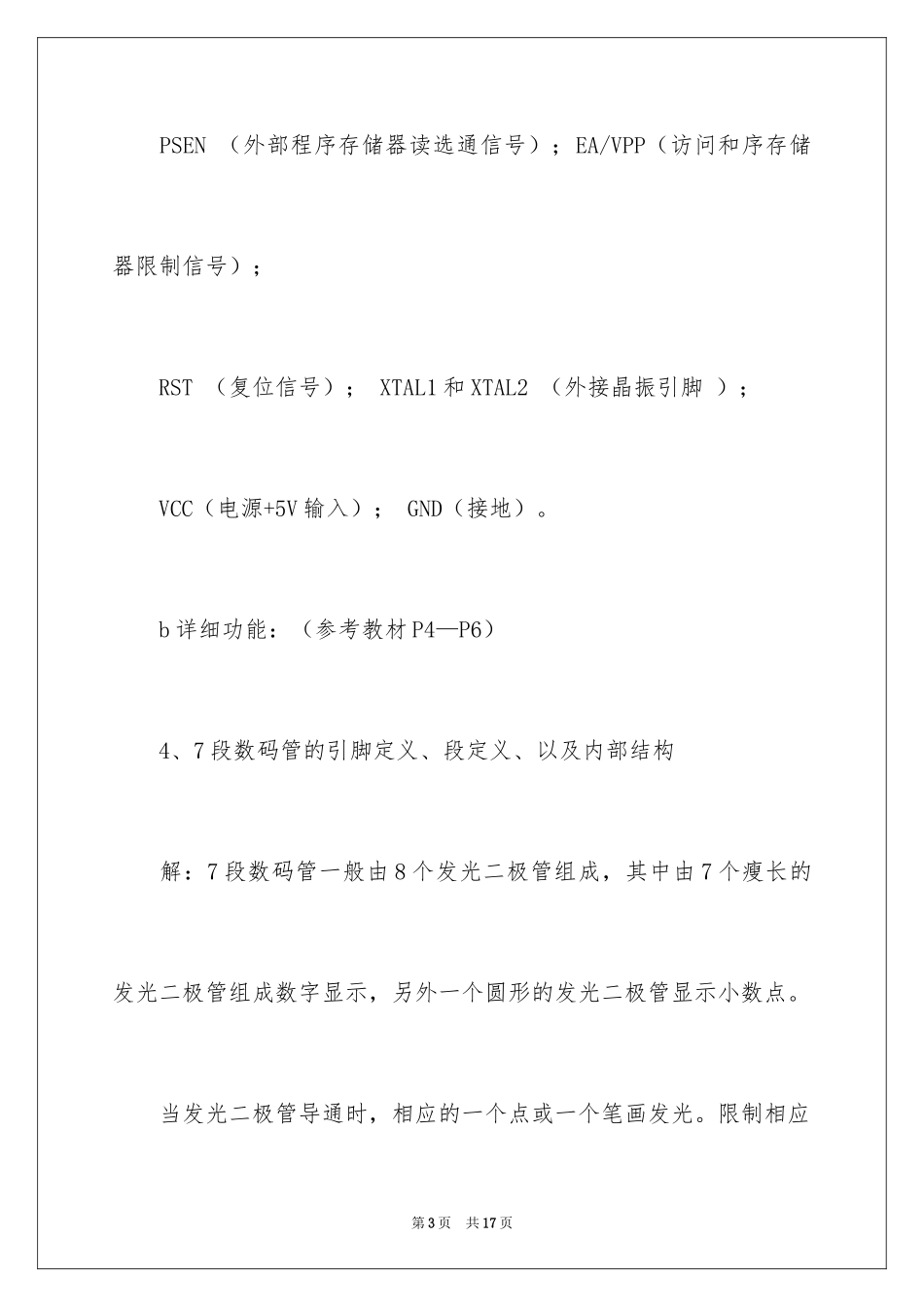

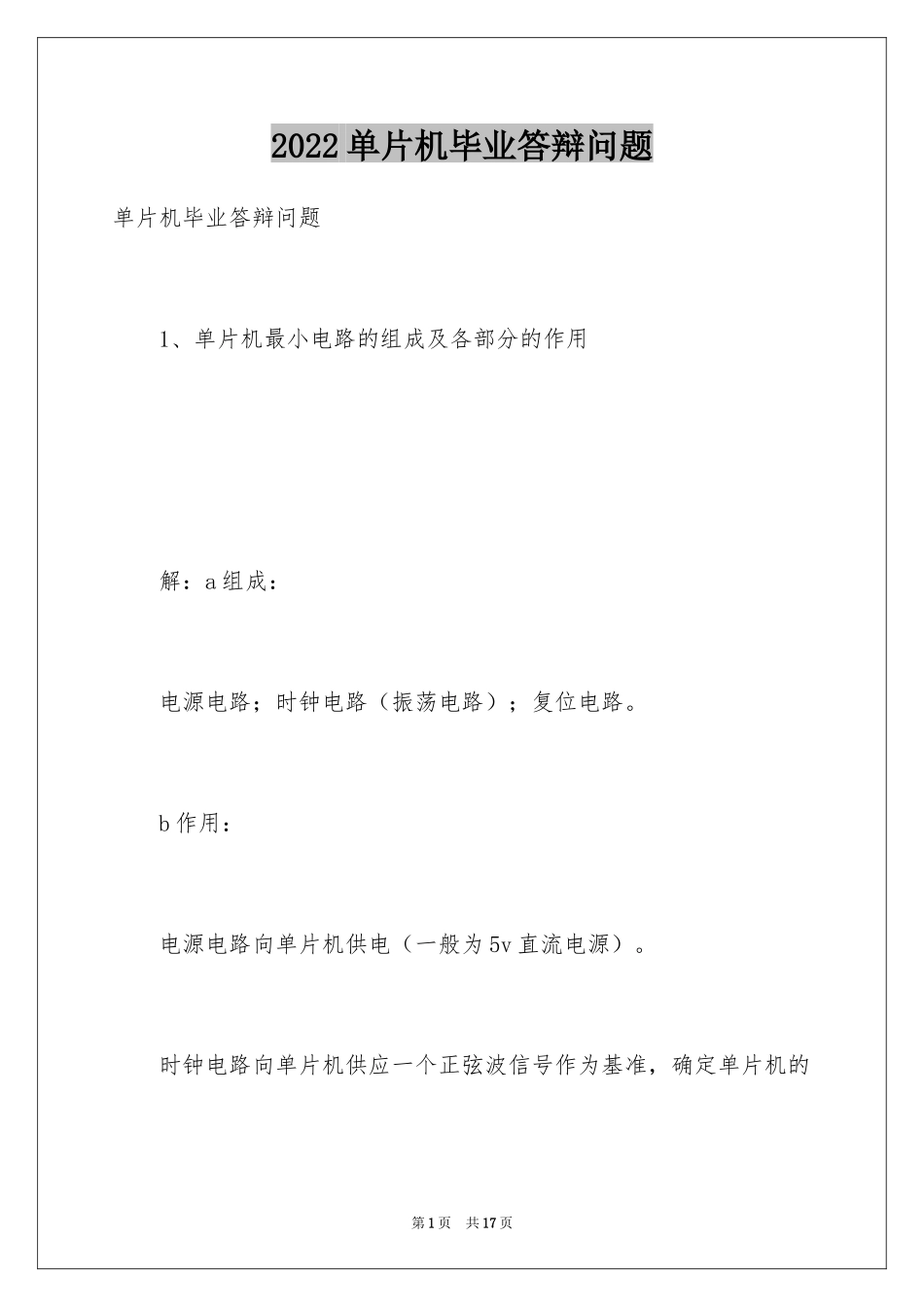

2022单片机毕业答辩问题单片机毕业答辩问题1、单片机最小电路的组成及各部分的作用解：a组成：电源电路；时钟电路（振荡电路）；复位电路。b作用：电源电路向单片机供电（一般为5v直流电源）。时钟电路向单片机供应一个正弦波信号作为基准，确定单片机的第1页共17页执行速度。复位电路产生复位信号，使单片机从固定的起始状态起先工作，完成单片机的启动过程2、振荡周期、状态周期、机器周期之间的换算关系解：1机器周期=6状态周期=12振荡周期（12M晶振的1机器周期为1us）3、单片机引脚定义和功能（以MCS—51为例）解：a引脚定义：I/O端口（P0—P3，均为8位双向口线）；ALE端口（地址锁存限制信号）；第2页共17页PSEN（外部程序存储器读选通信号）；EA/VPP（访问和序存储器限制信号）；RST（复位信号）；XTAL1和XTAL2（外接晶振引脚）；VCC（电源+5V输入）；GND（接地）。b详细功能：（参考教材P4—P6）4、7段数码管的引脚定义、段定义、以及内部结构解：7段数码管一般由8个发光二极管组成，其中由7个瘦长的发光二极管组成数字显示，另外一个圆形的发光二极管显示小数点。当发光二极管导通时，相应的一个点或一个笔画发光。限制相应第3页共17页的二极管导通，就能显示出各种字符，尽管显示的字符形态有些失真能显示的数符数量也有限，但其限制简洁，使有也便利。发光二极管的阳极连在一起的称为共阳极数码管，阴极连在一起的称为共阴极数码管，图形参考书P12—P13。5AT89C51单片机的定时器/计数器的本质是什么？工作在定时器状态和计数器状态时的区分是什么？解：a定时器/计数器的本质就是一个加1计数器。b当以定时器方式工作时：这个计数器的加1信号由晶振的12分频信号产生，即每过一个机器周期，计数器加1，直至溢出为止。对第4页共17页于12M晶振来说就是每过1us，计数器加1。当以计数器方式工作时：这个计数器的加1信号由引脚T0（P3。4）或T1（P3。5）产生。当T0或T1脚上输入的脉冲信号出现由1到0的负跳变时，计数器加1。CPU在每个机器周期的S5P2期间采样T0和T1引脚的输入电平，也就是说每个机器周期只能采样一次引脚状态。因此，检测一个从1到0的负跳变须要2个机器周期，即24个振荡周期，故最高计数频率为晶振频率fOSC的24分频。对于12M晶振来说，最快须要2us才能进行一次计数器加1操作。6AT89C51单片机内部有几个定时/计数器？他们由哪些专用寄第5页共17页存器组成？解：单片机内部有两个16位的'可编程定时器/计数器（T0，T1）。和定时器/计数器（T/C）相关的寄存器包括方式寄存器（TMOD）、限制寄存器（TCON）以及每个定时器/计数器对应的16位计数器（TH，TL）。方式寄存器（TMOD）规定了定时/计数器的工作方式。限制寄存器（TCON）是向CPU发出中断信息。计数寄存器由TH高八位和TL低八位构成，TH和TL组合设置得到T/C的初始值。7AT89C51单片机的定时/计数器有哪几种工作方式？各有什么特点？第6页共17页解：AT89C51单片机的定时/计数器有4种工作方式；方式0：M1M0=00为13位的T/C，由TH的8位和TL的低5位组成计数值。溢出值为213，但是启。动前可以预置计数值TL的D7，D6，D5舍弃不用对于12M的晶振，最大定时时间为213us=8192us。方式1：M1M0=01为16位的T/C，由TH的8位和TL的8位组成计数值。溢出值为第7页共17页216，但是启动前可以预置计数值。对于12M的晶振，最大定时时间216=65536us。方式2：M1M0=10是8位的可自动重载的T/C，满计数值为28在方式0和1中，当计数满了（溢出）之后，若要进行下一次定时/计数，须用软件相TH和TL重装计数的初始值。在方式2中，TH保存着8位初始值不变，TL进行计数（8位），当第8页共17页TL溢出时，除了产生溢出中断恳求之外，还自动将TH中的初始值装入TL；TH保存初值TL计数。方式3：M1M0=11仅适用于定时器0。当T/C0工作在方式3时，TH0和TL0成为两个独立的8位定时/计数器。TL0：可以当作定时器或者计数器运用，对应的限制位和标记位：TR0，TF0。TH0：只能当作定时器用，对应的限制位和标记位：第9页共17页TR1，TF1。借用了T/C1的限制和标记位当定时器0工作在方式3时，定时器1一般不工作，或者作为串口的波特率发生器运用，以确定串口通信的速率。8定...
