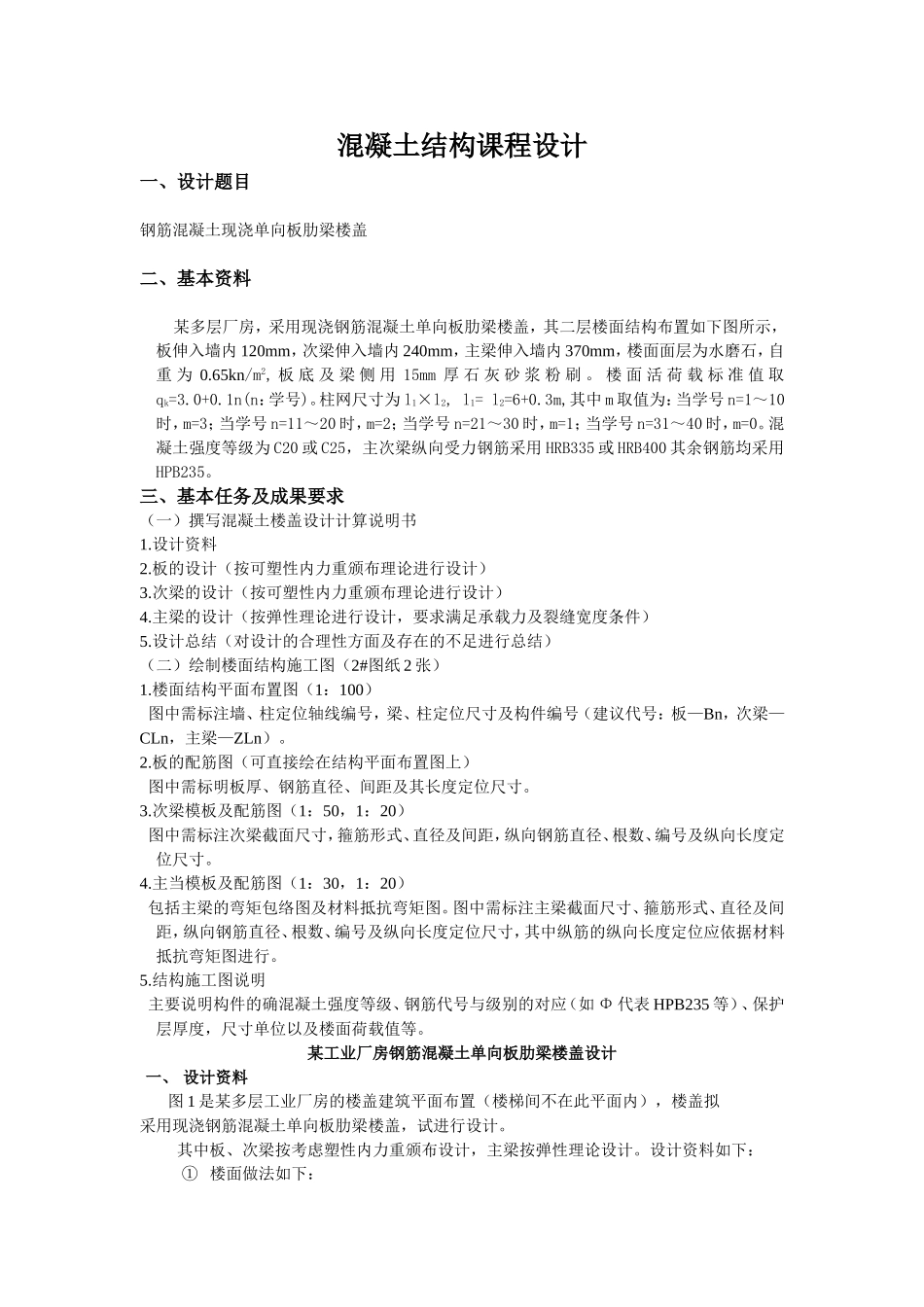

混凝土结构课程设计一、设计题目钢筋混凝土现浇单向板肋梁楼盖二、基本资料某多层厂房，采用现浇钢筋混凝土单向板肋梁楼盖，其二层楼面结构布置如下图所示，板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm，楼面面层为水磨石，自重为0.65kn/m2,板底及梁侧用15mm厚石灰砂浆粉刷。楼面活荷载标准值取qk=3.0+0.1n(n：学号)。柱网尺寸为l1×l2,l1=l2=6+0.3m,其中m取值为：当学号n=1～10时，m=3；当学号n=11～20时，m=2；当学号n=21～30时，m=1；当学号n=31～40时，m=0。混凝土强度等级为C20或C25，主次梁纵向受力钢筋采用HRB335或HRB400其余钢筋均采用HPB235。三、基本任务及成果要求（一）撰写混凝土楼盖设计计算说明书1.设计资料2.板的设计（按可塑性内力重颁布理论进行设计）3.次梁的设计（按可塑性内力重颁布理论进行设计）4.主梁的设计（按弹性理论进行设计，要求满足承载力及裂缝宽度条件）5.设计总结（对设计的合理性方面及存在的不足进行总结）（二）绘制楼面结构施工图（2#图纸2张）1.楼面结构平面布置图（1：100）图中需标注墙、柱定位轴线编号，梁、柱定位尺寸及构件编号（建议代号：板—Bn，次梁—CLn，主梁—ZLn）。2.板的配筋图（可直接绘在结构平面布置图上）图中需标明板厚、钢筋直径、间距及其长度定位尺寸。3.次梁模板及配筋图（1：50，1：20）图中需标注次梁截面尺寸，箍筋形式、直径及间距，纵向钢筋直径、根数、编号及纵向长度定位尺寸。4.主当模板及配筋图（1：30，1：20）包括主梁的弯矩包络图及材料抵抗弯矩图。图中需标注主梁截面尺寸、箍筋形式、直径及间距，纵向钢筋直径、根数、编号及纵向长度定位尺寸，其中纵筋的纵向长度定位应依据材料抵抗弯矩图进行。5.结构施工图说明主要说明构件的确混凝土强度等级、钢筋代号与级别的对应（如Φ代表HPB235等）、保护层厚度，尺寸单位以及楼面荷载值等。某工业厂房钢筋混凝土单向板肋梁楼盖设计一、设计资料图1是某多层工业厂房的楼盖建筑平面布置（楼梯间不在此平面内），楼盖拟采用现浇钢筋混凝土单向板肋梁楼盖，试进行设计。其中板、次梁按考虑塑性内力重颁布设计，主梁按弹性理论设计。设计资料如下：①楼面做法如下：水磨石面层20mm厚（自重0.65kn/m2）钢筋混凝土现浇板（容重25kn/m2）板下混合砂浆抹面15mm（容重17kn/m2）②楼面活荷载q=5.7kn/m2③材料：混凝土，C25，钢筋，梁内受力钢筋为HRB335，其余用HPB235钢筋。④梁板入墙长度：板为120mm；次梁为240mm；主梁为360mm。⑤柱：b×b=500mm×500mm。⑥恒载分项系数为1.2；活荷载分项系数为1.3（因为楼面活荷载标准值大于4kn/m2）。1.根据构造确定板厚及主、次梁的截面尺寸确定主梁跨度为6.3m，次梁跨度为6.3m，主梁每跨跨内布置两根次梁，板跨度为2100mm。按高跨比条件，要求板厚h≥2100/40=525mm，对工业建筑的楼盖板，要求h≥70mm,取板厚h=80mm。次梁截面尺寸：h=l/18～l/12=350～525mm取h=450mmb=l/3～l/2=150～225mm取b=200mm主梁截面尺寸：h=l/14～l/8=450～787.5mm取h=650mm,b=300mm2.板的设计（塑性内力重颁布法）（1）确定板的计算跨度次梁截面200×450，板在墙上支承宽度为120mm，板跨长如附图1边跨：lm=ln+h/2=1760+80/2=1800m中跨：l02=ln=2100-200=-1900mm边跨和中跨相差小于10%，可按等跨连续板计算，取1m宽板带为计算单元，其计算简图如下：3.次梁设计（塑性内力重颁布法）4.主梁设计（弹性理论法）二、计算1.板的计算：（1）荷载计算：恒载标准值：20mm水磨石面层0.02×0.65＝0.013kn/m280mm钢筋混凝土板0.08×25＝2.0kn/m220mm混合砂浆顶棚抹灰0.02×17＝0.34kn/m2；gk＝2.35kn/m2恒载设计值g=1.2×2.35＝2.82kn/m2;活荷载设计值p=1.3×5.7=7.41kn/m2；合计10.23kn/m2；即每米板宽g+p=10.23kn/m2。（2）内力及配筋计算：板弯短系数ɑ：力跨为1/11，离端第二支座为-1/11，中跨中为1/16，中间支座为了-1/14，固有M1=-MB=1/11（p+g）(l01)2=(10.12/11)×1.82=3.01kn·mM2=M3=1/16(p+g)(l02)2=(10.23/16)×1.92=2.31kn·mMC=-1/14(p+g)(l01)2=-(10.23/14)×1.92=-2.64kn·m板厚h=80mm,h0=80-20=60mm；混凝土C25，ɑ=1fc=11.9n/mm2；H...
