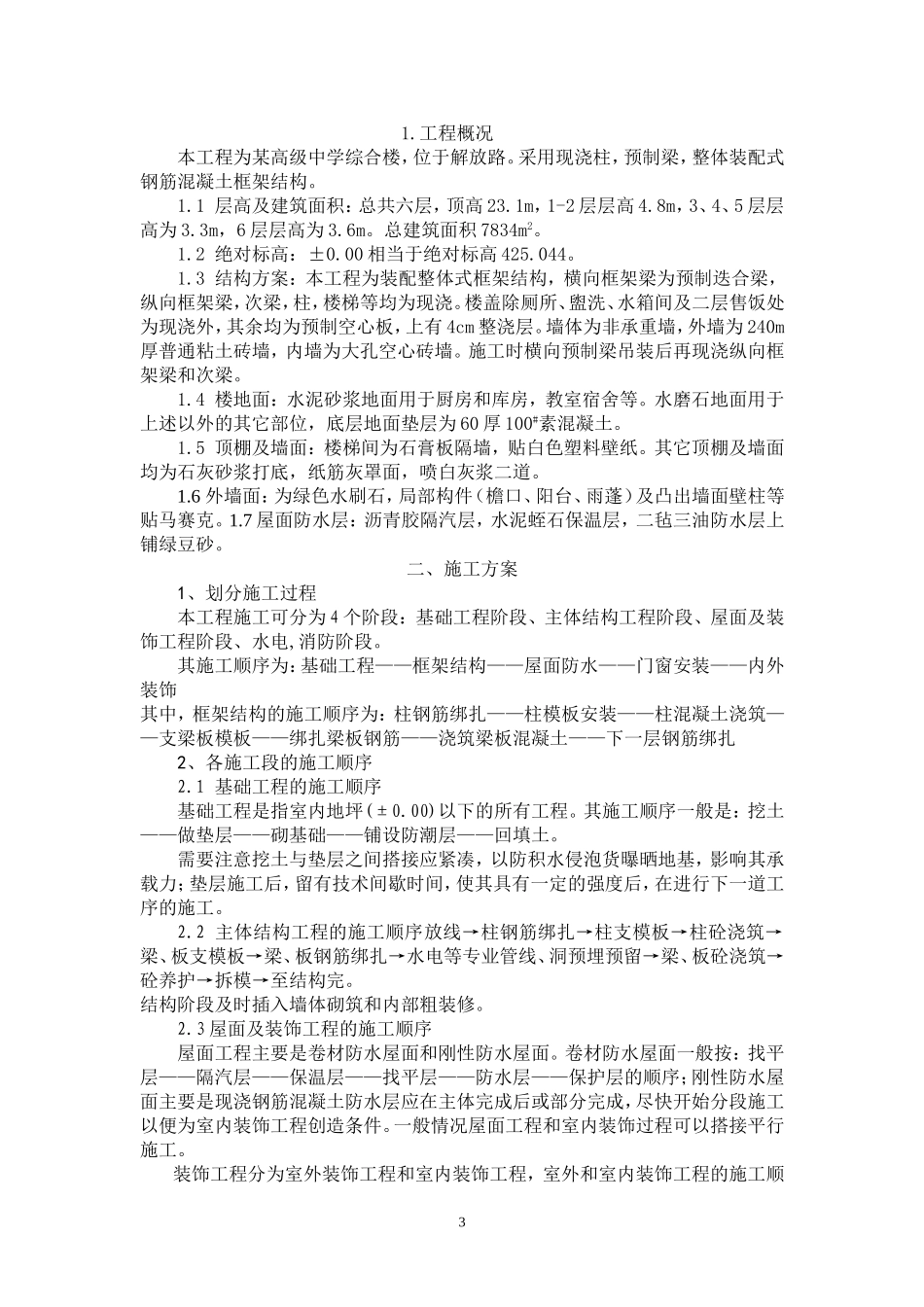

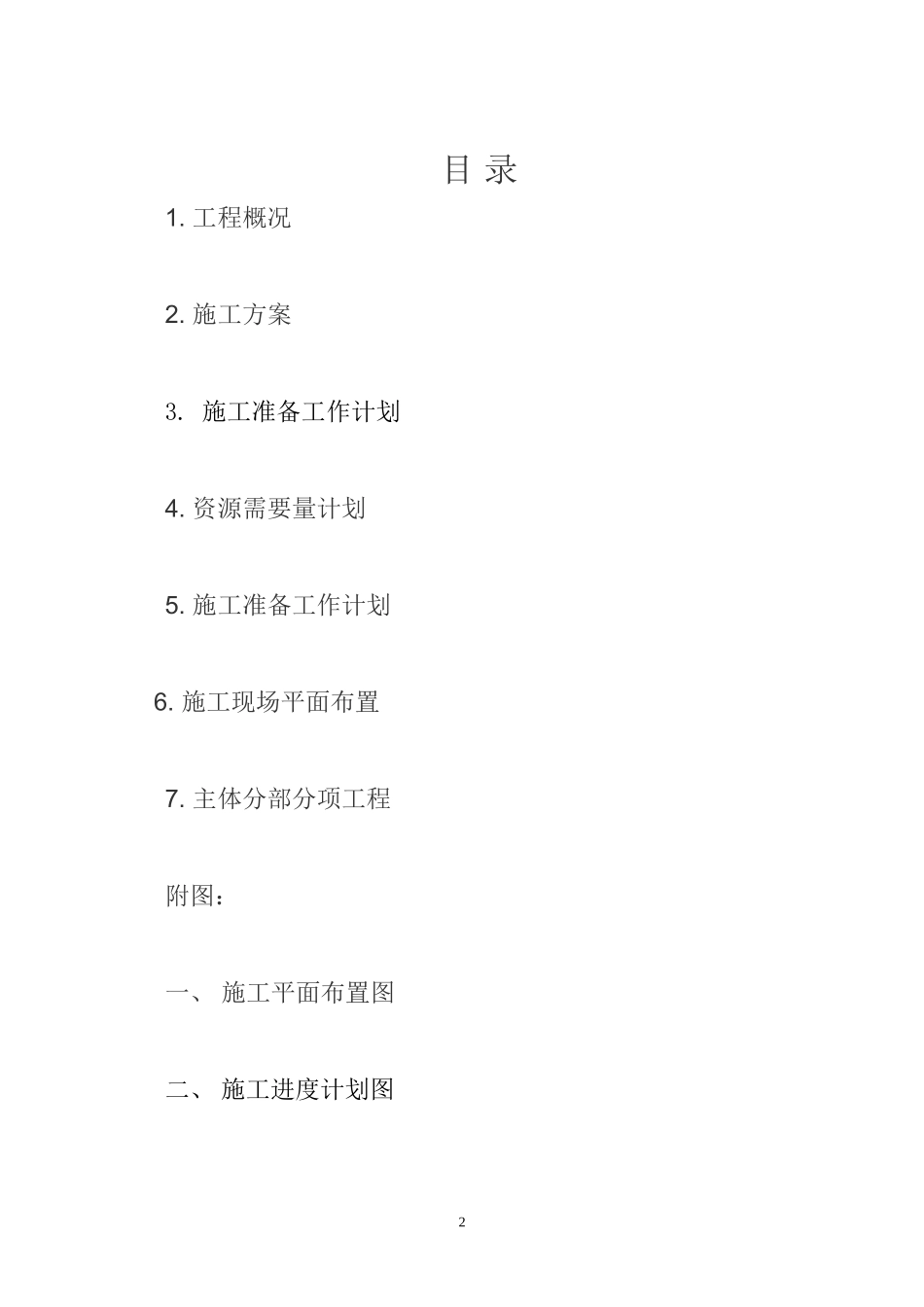

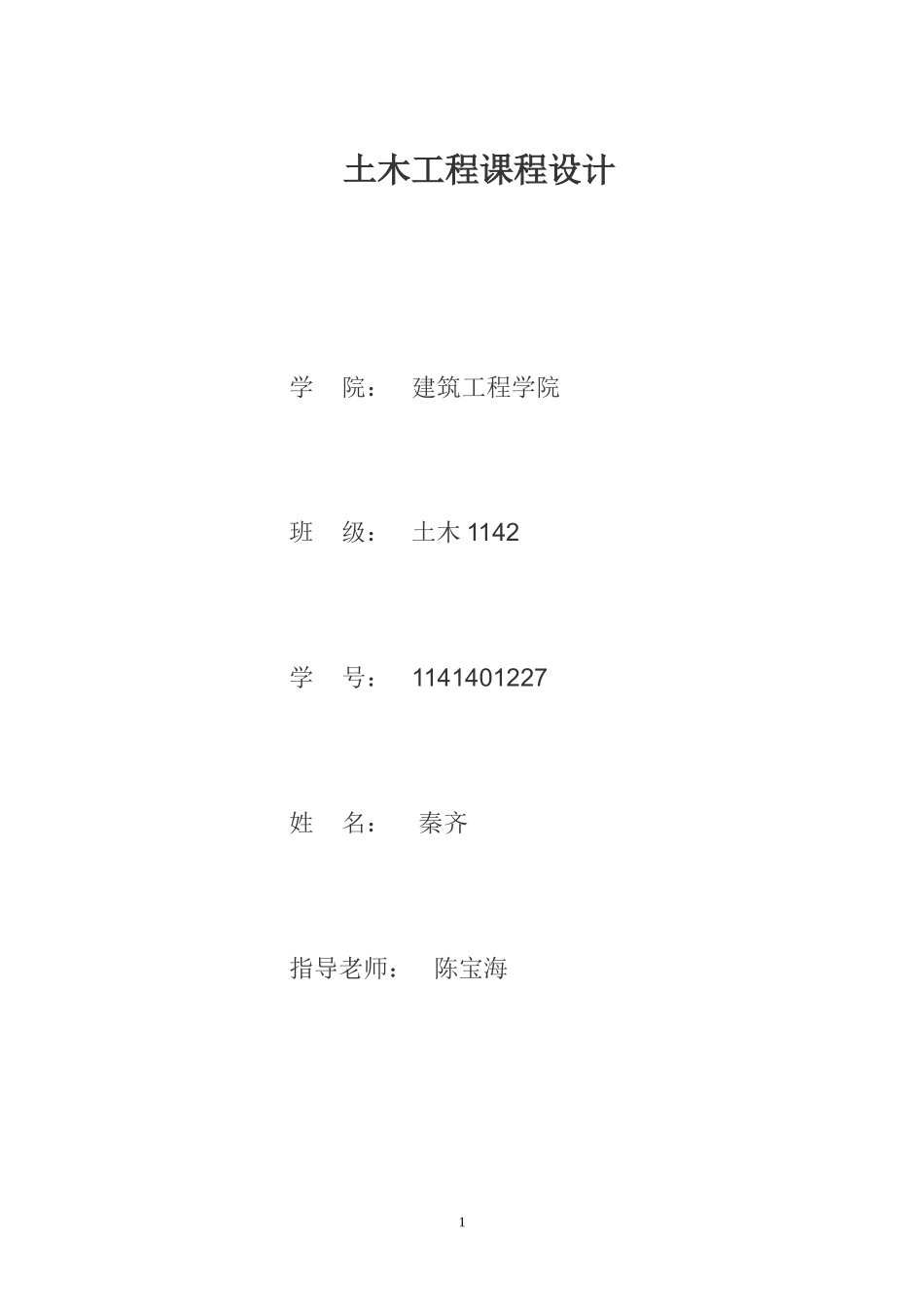

土木工程课程设计学院：建筑工程学院班级：土木1142学号：1141401227姓名：秦齐指导老师：陈宝海1目录1.工程概况2.施工方案3.施工准备工作计划4.资源需要量计划5.施工准备工作计划6.施工现场平面布置7.主体分部分项工程附图：一、施工平面布置图二、施工进度计划图21.工程概况本工程为某高级中学综合楼，位于解放路。采用现浇柱，预制梁，整体装配式钢筋混凝土框架结构。1.1层高及建筑面积：总共六层，顶高23.1m，1-2层层高4.8m，3、4、5层层高为3.3m，6层层高为3.6m。总建筑面积7834m2。1.2绝对标高：±0.00相当于绝对标高425.044。1.3结构方案：本工程为装配整体式框架结构，横向框架梁为预制迭合梁，纵向框架梁，次梁，柱，楼梯等均为现浇。楼盖除厕所、盥洗、水箱间及二层售饭处为现浇外，其余均为预制空心板，上有4cm整浇层。墙体为非承重墙，外墙为240m厚普通粘土砖墙，内墙为大孔空心砖墙。施工时横向预制梁吊装后再现浇纵向框架梁和次梁。1.4楼地面：水泥砂浆地面用于厨房和库房，教室宿舍等。水磨石地面用于上述以外的其它部位，底层地面垫层为60厚100#素混凝土。1.5顶棚及墙面：楼梯间为石膏板隔墙，贴白色塑料壁纸。其它顶棚及墙面均为石灰砂浆打底，纸筋灰罩面，喷白灰浆二道。1.6外墙面：为绿色水刷石，局部构件（檐口、阳台、雨蓬）及凸出墙面壁柱等贴马赛克。1.7屋面防水层：沥青胶隔汽层，水泥蛭石保温层，二毡三油防水层上铺绿豆砂。二、施工方案1、划分施工过程本工程施工可分为4个阶段：基础工程阶段、主体结构工程阶段、屋面及装饰工程阶段、水电,消防阶段。其施工顺序为：基础工程——框架结构——屋面防水——门窗安装——内外装饰其中，框架结构的施工顺序为：柱钢筋绑扎——柱模板安装——柱混凝土浇筑——支梁板模板——绑扎梁板钢筋——浇筑梁板混凝土——下一层钢筋绑扎2、各施工段的施工顺序2.1基础工程的施工顺序基础工程是指室内地坪(±0.00)以下的所有工程。其施工顺序一般是：挖土——做垫层——砌基础——铺设防潮层——回填土。需要注意挖土与垫层之间搭接应紧凑，以防积水侵泡货曝晒地基，影响其承载力；垫层施工后，留有技术间歇时间，使其具有一定的强度后，在进行下一道工序的施工。2.2主体结构工程的施工顺序放线→柱钢筋绑扎→柱支模板→柱砼浇筑→梁、板支模板→梁、板钢筋绑扎→水电等专业管线、洞预埋预留→梁、板砼浇筑→砼养护→拆模→至结构完。结构阶段及时插入墙体砌筑和内部粗装修。2.3屋面及装饰工程的施工顺序屋面工程主要是卷材防水屋面和刚性防水屋面。卷材防水屋面一般按：找平层——隔汽层——保温层——找平层——防水层——保护层的顺序；刚性防水屋面主要是现浇钢筋混凝土防水层应在主体完成后或部分完成，尽快开始分段施工以便为室内装饰工程创造条件。一般情况屋面工程和室内装饰过程可以搭接平行施工。装饰工程分为室外装饰工程和室内装饰工程，室外和室内装饰工程的施工顺3序通常可以分为先内后外、先外后内和室内外同时进行三种顺序。室外装饰施工顺序：外墙抹灰（或其它饰面）——勒脚——散水——台阶——明沟。外墙装饰一般是自上而下，同时安装落水斗，落水管和拆脚手架。室内装饰施工顺序：结构处理→放线→隔墙砌筑→门窗框安装→搭脚手架→天花及墙面抹灰→水、电、设备管线安装→墙面饰面工程→拆脚手架等→楼地面施工→门窗扇安装工程→粉刷油漆→灯具安装→清理→竣工。3、施工起重机械本工程可供选择的起重机有QT1-6型及QT1-2型塔吊。因为QT1-6型塔吊起重量为2-6t，起重半径8-20m，最大起重力矩为400-500kN.m,起重量高度40m。适用于构件较轻的多层框架或8-10层民用建筑的结构安装。QT1-2型塔吊起重量为1-2t，起重力矩为160kN.m。适用于5-6层民用建筑的结构安装。而本次施工组织设计的是学校综合楼，层高为5-6层。所以，应选用QT1-2型塔吊。其它还有井架，门架等。汽车有解放牌（5T），黄河牌（8T）可以使用。卷扬机、搅拌机、木工机械、钢筋机械、混凝土振捣器、脚手架板等可按计划供应。三、施工进度计划基础工程由甲方自己完成。施工单位由0.00开始，总工期为8个月。从2007年3月1日至同年10月30竣工...
