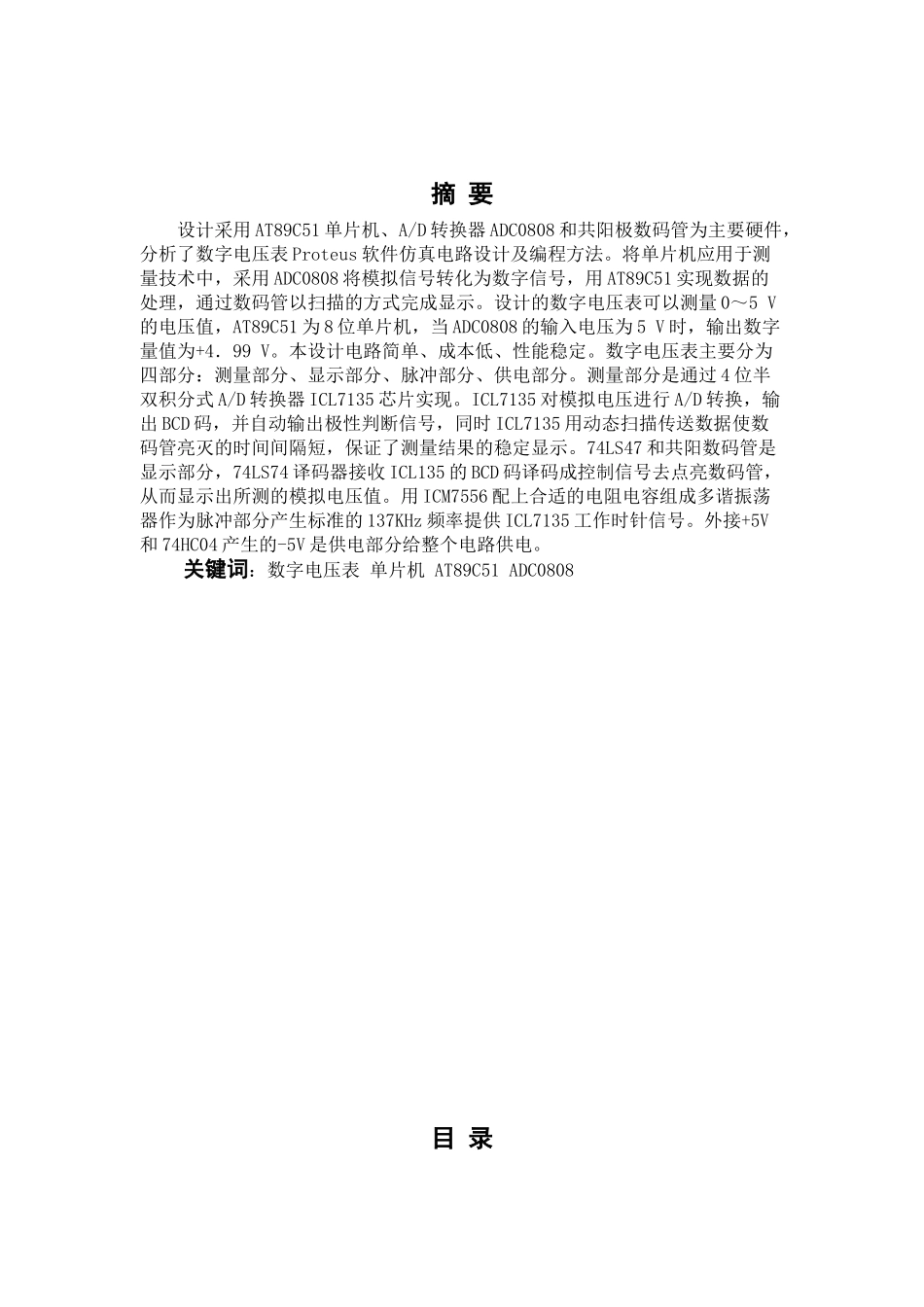

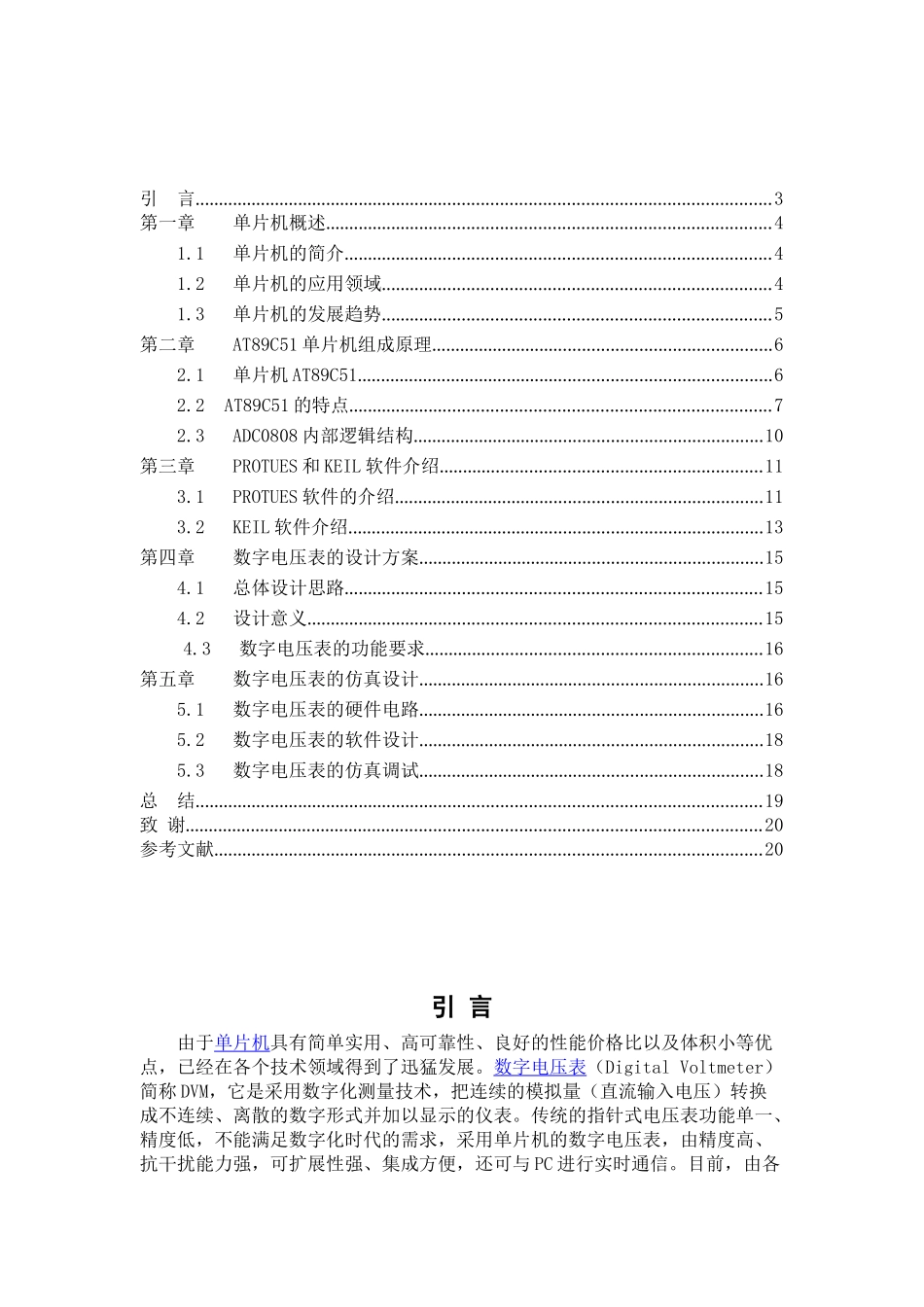

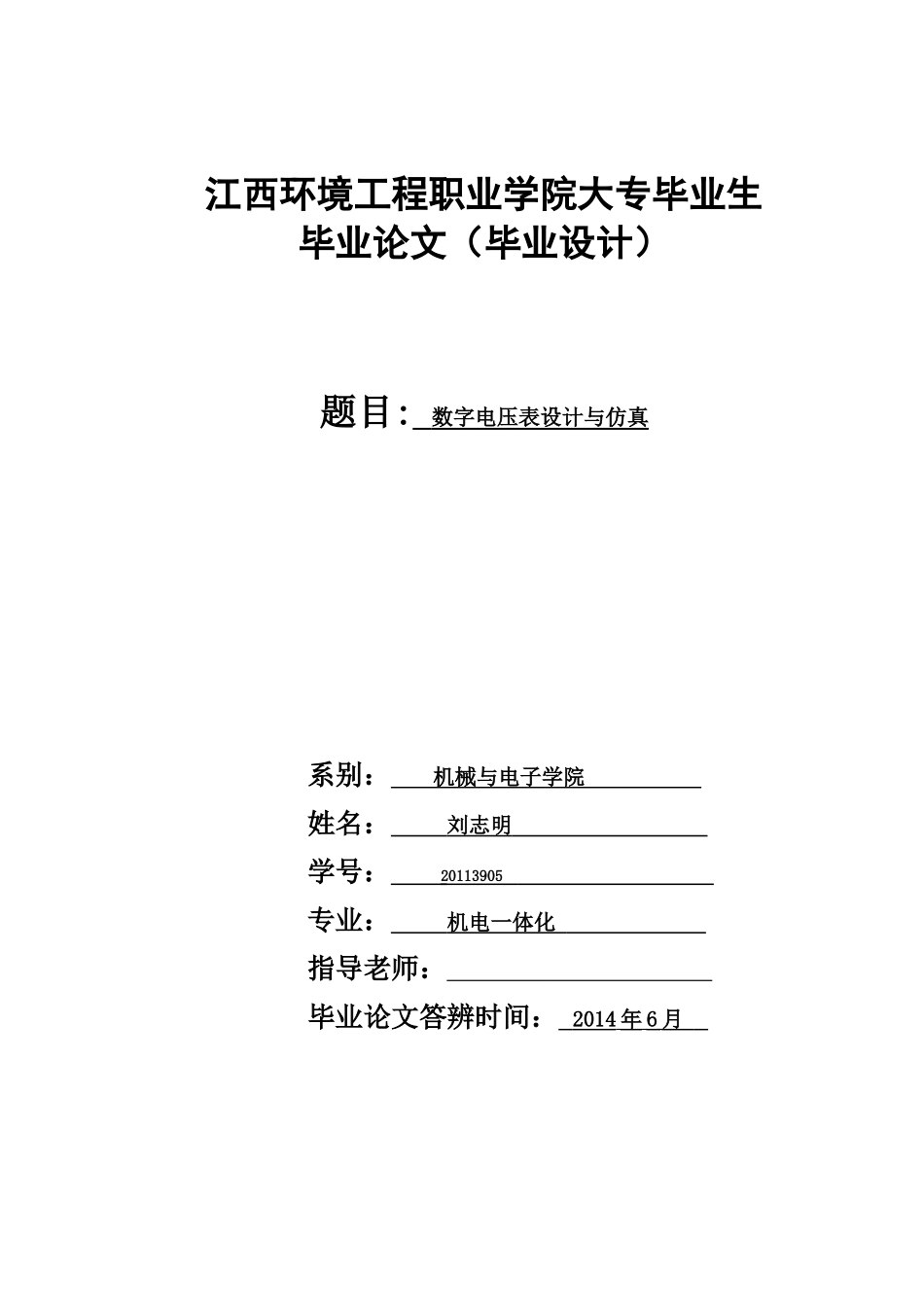

江西环境工程职业学院大专毕业生毕业论文（毕业设计）题目:数字电压表设计与仿真系别：机械与电子学院姓名：刘志明学号：20113905专业：机电一体化指导老师：毕业论文答辨时间：2014年6月摘要设计采用AT89C51单片机、A/D转换器ADC0808和共阳极数码管为主要硬件，分析了数字电压表Proteus软件仿真电路设计及编程方法。将单片机应用于测量技术中，采用ADC0808将模拟信号转化为数字信号，用AT89C51实现数据的处理，通过数码管以扫描的方式完成显示。设计的数字电压表可以测量0～5V的电压值，AT89C51为8位单片机，当ADC0808的输入电压为5V时，输出数字量值为+4．99V。本设计电路简单、成本低、性能稳定。数字电压表主要分为四部分：测量部分、显示部分、脉冲部分、供电部分。测量部分是通过4位半双积分式A/D转换器ICL7135芯片实现。ICL7135对模拟电压进行A/D转换，输出BCD码，并自动输出极性判断信号，同时ICL7135用动态扫描传送数据使数码管亮灭的时间间隔短，保证了测量结果的稳定显示。74LS47和共阳数码管是显示部分，74LS74译码器接收ICL135的BCD码译码成控制信号去点亮数码管，从而显示出所测的模拟电压值。用ICM7556配上合适的电阻电容组成多谐振荡器作为脉冲部分产生标准的137KHz频率提供ICL7135工作时针信号。外接+5V和74HC04产生的-5V是供电部分给整个电路供电。关键词：数字电压表单片机AT89C51ADC0808目录引言..........................................................................................................................3第一章单片机概述..............................................................................................41.1单片机的简介..........................................................................................41.2单片机的应用领域..................................................................................41.3单片机的发展趋势..................................................................................5第二章AT89C51单片机组成原理........................................................................62.1单片机AT89C51........................................................................................62.2AT89C51的特点.........................................................................................72.3ADC0808内部逻辑结构..........................................................................10第三章PROTUES和KEIL软件介绍....................................................................113.1PROTUES软件的介绍..............................................................................113.2KEIL软件介绍........................................................................................13第四章数字电压表的设计方案.........................................................................154.1总体设计思路........................................................................................154.2设计意义................................................................................................154.3数字电压表的功能要求.......................................................................16第五章数字电压表的仿真设计.........................................................................165.1数字电压表的硬件电路.........................................................................165.2数字电压表的软件设计.........................................................................185.3数字电压表的仿真调试.........................................................................18总结........................................................................................................................19致谢...........
