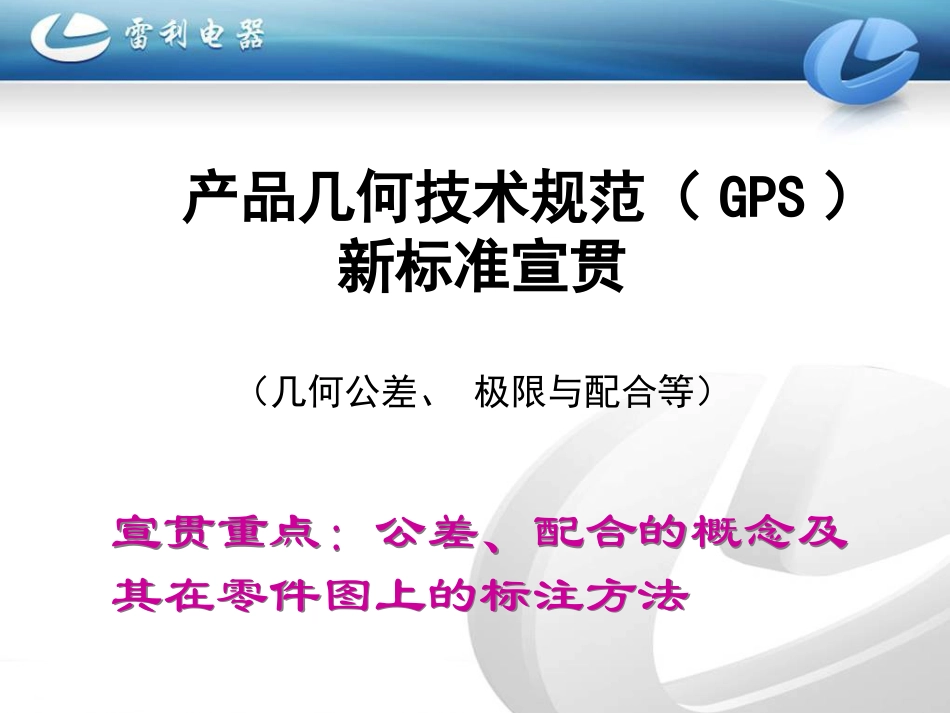

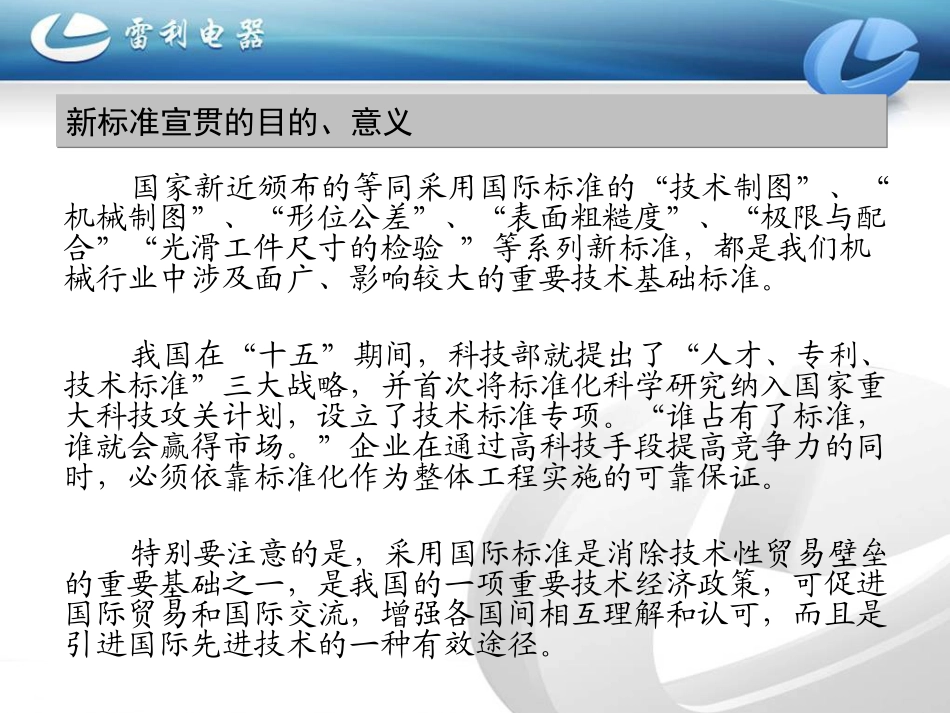

产品几何技术规范（GPS）新标准宣贯（几何公差、极限与配合等）宣贯重点：公差、配合的概念及其在零件图上的标注方法宣贯重点：公差、配合的概念及其在零件图上的标注方法国家新近颁布的等同采用国际标准的“技术制图”、“机械制图”、“形位公差”、“表面粗糙度”、“极限与配合”“光滑工件尺寸的检验”等系列新标准，都是我们机械行业中涉及面广、影响较大的重要技术基础标准。我国在“十五”期间，科技部就提出了“人才、专利、技术标准”三大战略，并首次将标准化科学研究纳入国家重大科技攻关计划，设立了技术标准专项。“谁占有了标准，谁就会赢得市场。”企业在通过高科技手段提高竞争力的同时，必须依靠标准化作为整体工程实施的可靠保证。特别要注意的是，采用国际标准是消除技术性贸易壁垒的重要基础之一，是我国的一项重要技术经济政策，可促进国际贸易和国际交流，增强各国间相互理解和认可，而且是引进国际先进技术的一种有效途径。新标准宣贯的目的、意义新标准宣贯的目的、意义产品几何技术规范（GPS）产品几何技术规范（GPS）基础标准通用标准综合标准补充标准综合标准给出综合概念和规则，涉及或影响所有几何特征标准链的全部链环的标准。在GPS标准体系中起着统一各GPS通用标准链和GPS补充标准链技术规范的作用。基础标准确定GPS的基本原则和体现体系框架及结构的标准，是协调和规划GPS体系中各标准的依据。在GPS体系中，GPS基础标准是其他三类标准的基础。补充标准基于制造工艺和要素本身的类型，对GPS通用标准中各要素在特定范畴的补充规定。通用标准GPS标准的主体，为各种类型的几何特征建立了从图样标注、公差定义和检验要求到检验设备的计量校准等方面的规范。术语和定义术语和定义总体规范总体规范1、GB/Z20308—2006几何要素几何要素1、GB/T18780.1-20022、GB/T18780.2-2003几何公差几何公差1、GB/T1182—20082、GB/T4249—20093、GB/T16671—20094、GB/T1958—20045、GB/T1184—1996极限与配合极限与配合1、GB/T1800.1—20092、GB/T1800.2—20093、GB/T1801—20094、GB/T1803—20035、GB/T1804—2000产品几何技术规范（GPS）GB/Z20308-2006产品几何技术规范（GPS）总体规划2006-07-19发布GPS标准理论GPS标准理论GPS是什么?它是针对所有产品在几何特征方面建立的一个几何技术标准体系.它覆盖了从宏观到微观的产品几何特征，涉及产品开发、设计、制造、验收、使用以及维修、报废等整个生命周期的全过程。新一代GPS的功效1、按照ISO/TC213的估算：新一代GPS可以减少10%设计中几何规范的修订成本，节约20%制造过程中材料的浪费，节约20%检测过程中仪器、测量与评估的成本，缩短30%产品开发的周期。2、可促进国际贸易和国际交流，增强各国间相互理解和认可。新一代GPS的重要性它是国际上近年才提出的、正在研究与发展中的、引领世界制造业前进方向的、基础性的新型国际标准体系,是实现数字化制造和发展先进制造技术的关键。GPS总体规划（GPS矩阵模型）GPS总体规划（GPS矩阵模型）GPS通用标准矩阵简图GPS通用标准矩阵简图表A.1现行GPS国家标准在GPS矩阵模型中的分布表A.1现行GPS国家标准在GPS矩阵模型中的分布——即公差设计的规范过程和误差评定的检验认证过程相对应，把计量检验和设计规范集成在一起，以保证设计功能的实现和计量检定、校准及测量结果量值的可溯源性。对偶性原则（Dualityprinciple)对偶性原则（Dualityprinciple)强调了计量检验工作是整个工业企业素质和管理现代化的最基本条件。凭数据指挥生产，监控企业，检验成品，产品质量才能真正得到保证。【几何要素】GB/T18780.1-2002idtISO14660-1：1999产品几何量技术规范(GPS)几何要素第1部分：基本术语和定义GB/T18780.2-2003/ISO14660-2：1999产品几何量技术规范(GPS)几何要素第2部分：圆柱面和圆锥面的提取中心线、平行平面的提取中心面、提取要素的局部尺寸【要素】构成零件几何特征的点、线、面【尺寸要素】由一定大小的线性尺寸或角度尺寸确定的几何形状术语和定义术语和定义组成要素(轮廓要素）——面或面上的线公称组成要素——由技术制图或其他方法确定的理论正确的组成要素。实...
