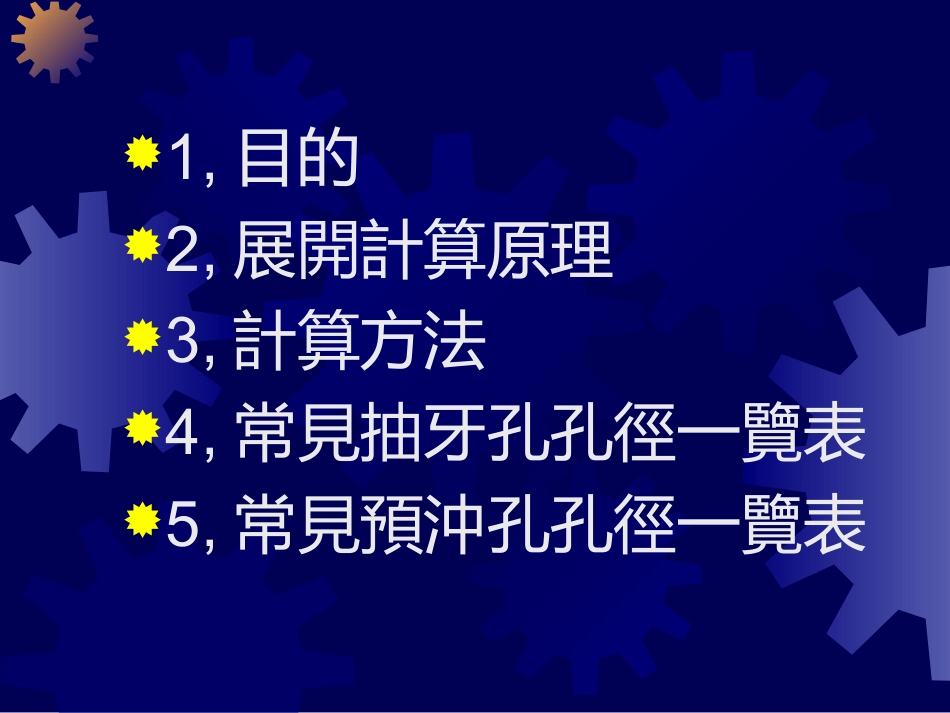

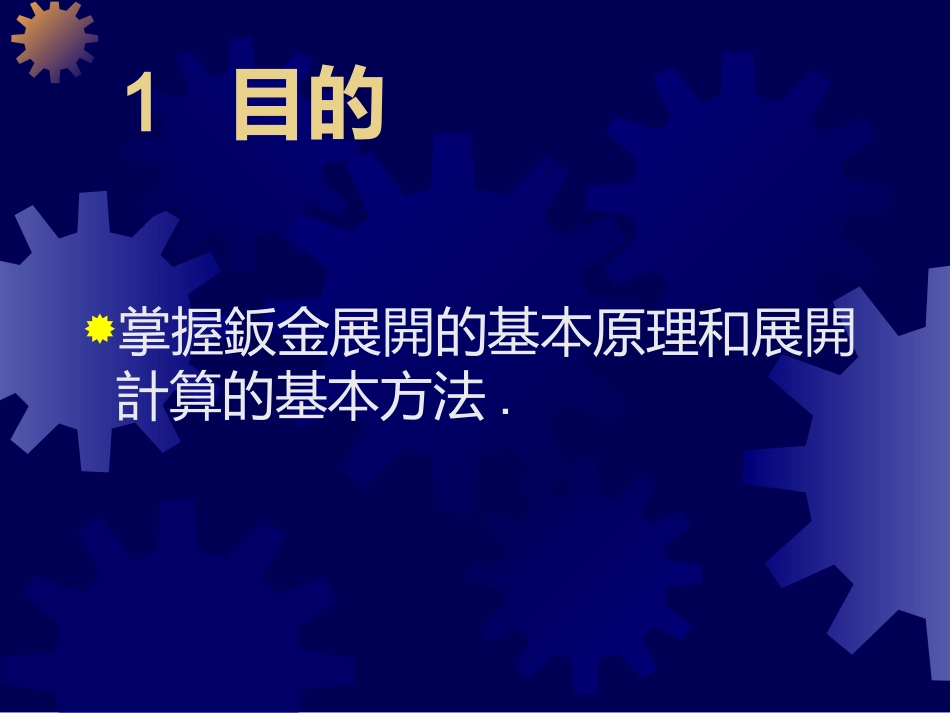

產品展開計算方法1,目的2,展開計算原理3,計算方法4,常見抽牙孔孔徑一覽表5,常見預沖孔孔徑一覽表1目的掌握鈑金展開的基本原理和展開計算的基本方法.2展開計算原理板料在彎曲過程中外層受到拉應力,內層受到壓應力,從拉到壓之間有一既不受拉力又不受壓力的過渡層--中性層,中性層在彎曲過程中的長度和彎曲前一樣,保持不變,所以中性層是計算彎曲件展開長度的基准.中性層位置與變形程度有關,當彎曲半徑較大,折彎角度較小時,變形程度較小,中性層位置靠近板料厚度的中心處,當彎曲半徑變小,折彎角度增大時,變形程度隨之增大,中性層位置逐漸向彎曲中心的內側移動.中性層到板料內側的距離用λ表示.3計算方法3-1展開的基本公式:展開長度=料內+料內+補償量3-2-1R=0,折彎角θ=90°(T<1.2,不含1.2mm)L=(A-T)+(B-T)+K=A+B-2T+0.4T上式中取:λ=T/4K=λ*π/2=T/4*π/2=0.4T中性層TABT/4T<1.2mm3-2-2R=0,θ=90°(T≧1.2,含1.2mm)L=(A-T)+(B-T)+K=A+B-2T+0.5T上式中取:λ=T/3K=λ*π/2=T/3*π/2=0.5TTAB90.0°T/3中性層T>=1.2mm3-2-3R≠0θ=90°L=(A-T-R)+(B-T-R)+(R+λ)*π/2當R5T≧時λ=T/21TR<5T≦λ=T/30:L=A-T+C+B+K(3)當C3T≦時<一次成型>:L=A-T+C+B+K/23-2-7Z折2.C3T≦時<一次成型>:L=A-T+C+B+D+K3-2-8抽芽抽芽孔尺寸計算原理為體積不變原理,即抽孔前后材料體積不變;ABCD四邊形面積=GFEA所圍成的面積.一般抽孔高度不深取H=3P(P為螺紋距離),R=EF見圖∵T*AB=(H-EF)*EF+π*(EF)2/4∴AB={H*EF+(π/4-1)*EF2}/T∴預沖孔孔徑=D–2ABFEACGDBTHD3-2-9方形抽孔方形抽孔,當抽孔高度較高時(H>Hmax),直邊部展開與彎曲一致,圓角處展開按保留抽高為H=Hmax的大小套彎曲公式展開,連接處用45度線及圓角均勻過渡,當抽孔高度不高時(HH≦max)直邊部展開與彎曲一致,圓角處展開保留與直邊一樣的偏移值.當R4MM≧時:材料厚度T=1.2~1.4取Hmax=4T材料厚度T=0.8~1.0取Hmax=5T材料厚度T=0.7~0.8取Hmax=6T材料厚度T0.6≦取Hmax=8T當R<4MM時,包角處折彎常有拉裂現象,翻邊高度只能接近于內角半徑R,為了達到不裂的目的,當翻邊高度大于內R時,我們要在轉角處切一個圓缺口,用Rn連接.HR3-2-10壓縮抽形1(Rd1.5T)≦原則:直邊部分按彎曲展開,圓角部分按拉伸展開,然后用三點切圓(PA-P-PB)的方式作一段與兩直邊和直徑為D的圓相切的圓弧.當Rd1.5T≦時,求D值計算公式如下:D/2=[(r+T/3)2+2(r+T/3)*(h+T/3)]1/2hlRdPAPPBTl3-2-11壓縮抽形2(Rd>1.5T)原則:直邊部分按彎曲展開,圓角部分按拉伸展開,然后用三點切圓(PA-P-PB)的方式作一段與兩直邊和直徑為D的圓相切的圓弧.當Rd>1.5T時:l按相應折彎公式計算.D/2={(r+T/3)2+2(r+T/3)*(h+T/3)-0.86*(Rd-2T/3)*[(r+T/3)+0.16*(Rd-2T/3)]}1/2hllT3-2-12捲圓壓平圖(a):展開長度L=A+B-0.4T圖(b):壓線位置尺寸A-0.2T圖(c):90°折彎處尺寸為A+0.2T圖(d):捲圓壓平後的產品形狀3-2-13側沖壓平圖(a):展開長度L=A+B-0.4T圖(b):壓線位置尺寸A-0.2T圖(c):90°折彎處尺寸為A+0.8T圖(d):捲圓壓平後的產品形狀3-2-14綜合計算如圖:L=料內+料內+補償量=A+B+C+D+中性層弧長(AA+BB+CC)(中性層弧長均按“中性層到板料內側距離λ=T/3”來計算)T/3AT/3CBBCCAABDT3-2-15備註a標注公差的尺寸設計值:取上下極限尺寸的中間值作為設計標准值.b孔徑設計值:一般圓孔直徑小數點取一位(以配合沖頭加工方便性),例:3.81取3.9.有特殊公差時除外,例:Φ3.80+0.050取Φ3.84.c產品圖中未作特別標注的圓角,一般按R=0展開.4,附件一:常見抽牙孔孔徑一覽表M33.53.744.2M3.53.94.24.44.7M44.44.64.95.1#6-323.84.14.34.61.2料厚類型0.60.815,附件二:常見預沖孔孔徑一覽表M31.21.51.5(1.8)1.8M3.51.21.51.5(1.8)1.8M41.21.51.5(1.8)1.8#6-321.21.51.5(1.8)1.81.2料厚類型0.60.81抽牙說明1以上攻牙形式均為無屑式.2抽牙高度:一般均取H=3P,P為螺紋距離(牙距).3.內徑:M3Φ2.75M3.50Φ3.20M4Φ3.65＃6-32Φ3.10.4.以上抽牙和預沖孔孔徑供參考.謝謝
