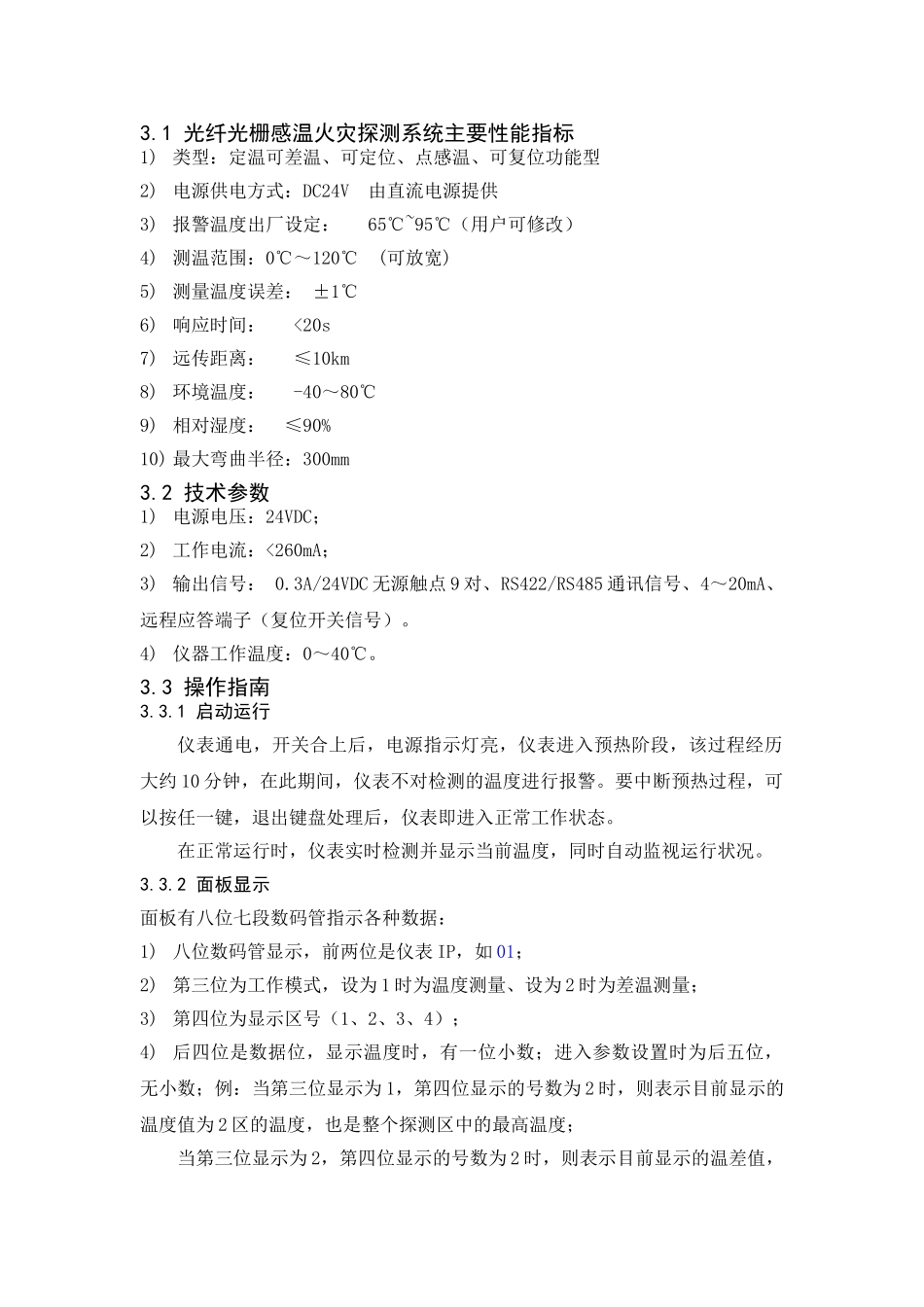

光纤光栅感温火灾探测系统操作维护手册编制部门：鄯善维抢修中心2008年12月1日发布1适用范围适用于西部管道鄯善原油商业储备库所有光纤光缆感温火灾探测系统的操作、维护与保养工作。2光纤光栅感温火灾探测系统简介TGW-100C光纤光栅感温火灾探测系统主要由光纤光栅感温火灾探测器（检测探头）、连接光缆、光连接器（光纤接续盒）、传输光缆、信号处理器等部分组成。加上火灾报警控制器、手动报警按钮等设施，以及相应的计算机系统（消防报警控制系统），就组成了一套完整的光纤光栅感温火灾报警系统（如下图1）。TGW-100C光纤光栅感温火灾探测系统主要有以下特点：1)采用光栅进行信号检测，实现现场无电检测，本质防爆；2)数字量检测，检测精确度高，运行稳定性好；3)差、定温两种模式报警；4)采用分布式测量方式，测量点多，方式灵活；5)系统具有自检功能，可实时监测自身运行情况并输出故障报警声光信号；6)采用光纤传输信号，克服传输中的电磁干扰，准确可靠；7)结构紧凑，安装维护方便；8)抗腐蚀性，使用寿命长；9)信号可远距离传输，便于与计算机或消防报警控制系统联网，易于实现远程监控。1.油罐浮顶；2.光纤光栅感温探测器；3.光纤保护盒；4罐内扶梯；5.光缆保护管（镀锌管）；6.浮顶油罐；7.传输光缆；8.光纤光栅信号处理器；9.通讯电缆；10.火灾报警控制器；11.计算机系统图1光纤光栅感温火灾探测系统结构示意图3光纤光栅感温火灾探测系统操作说明3.1光纤光栅感温火灾探测系统主要性能指标1)类型：定温可差温、可定位、点感温、可复位功能型2)电源供电方式：DC24V由直流电源提供3)报警温度出厂设定：65℃~95℃（用户可修改）4)测温范围：0℃～120℃(可放宽)5)测量温度误差：±1℃6)响应时间：<20s7)远传距离：≤10km8)环境温度：-40～80℃9)相对湿度：≤90%10)最大弯曲半径：300mm3.2技术参数1)电源电压：24VDC；2)工作电流：<260mA；3)输出信号：0.3A/24VDC无源触点9对、RS422/RS485通讯信号、4～20mA、远程应答端子（复位开关信号）。4)仪器工作温度：0～40℃。3.3操作指南3.3.1启动运行仪表通电，开关合上后，电源指示灯亮，仪表进入预热阶段，该过程经历大约10分钟，在此期间，仪表不对检测的温度进行报警。要中断预热过程，可以按任一键，退出键盘处理后，仪表即进入正常工作状态。在正常运行时，仪表实时检测并显示当前温度，同时自动监视运行状况。3.3.2面板显示面板有八位七段数码管指示各种数据：1)八位数码管显示，前两位是仪表IP，如01；2)第三位为工作模式，设为1时为温度测量、设为2时为差温测量；3)第四位为显示区号（1、2、3、4）；4)后四位是数据位，显示温度时，有一位小数；进入参数设置时为后五位，无小数；例：当第三位显示为1，第四位显示的号数为2时，则表示目前显示的温度值为2区的温度，也是整个探测区中的最高温度；当第三位显示为2，第四位显示的号数为2时，则表示目前显示的温差值，为2区在一个周期时间内（如1～2秒）的最高温度和最低温度的差值；3.3.3面板有五位发光二极管用于指示各种状态：1)电源指示灯仪表通电，开关合上后，电源指示灯亮；2)通讯指示灯仪表与计算机通讯时闪亮；3)预警指示灯当检测温度达到预警温度时，预警红灯亮（直至温度低于预警温度5℃熄灭），伴随蜂鸣器短音鸣叫，同时预警接点闭合；4)报警指示灯当检测温度达到温度上限时，温度显示将锁定在上限温度，报警红色灯亮，伴随蜂鸣器短音鸣叫，同时报警接点闭合；5)故障指示灯灯亮时表明光纤连接故障，同时伴随蜂鸣器长音鸣叫（按“应答”键可消音），输出故障接点闭合。故障解除后，自动恢复运行状态，报警声必须按“应答”键才可消音。3.3.4键盘操作为了使用户方便地对仪表进行操作和功能参数的设定，面板设有七个按键。按任一键可进入键盘处理过程，进行完键盘操作后，须按“退出”键方可退出键盘处理，使仪表恢复温度检测状态。1)进行光标移位操作，键盘操作时八位数码管有一位闪烁，表明闪烁位为光标所在位，这时按下键光标左移一位，按下键光标右移一位；2)进行数值增减操作，按下键光标所在位数值增一，按下键光标所在位减一；3)当修改仪表参数时，按任一键，...
