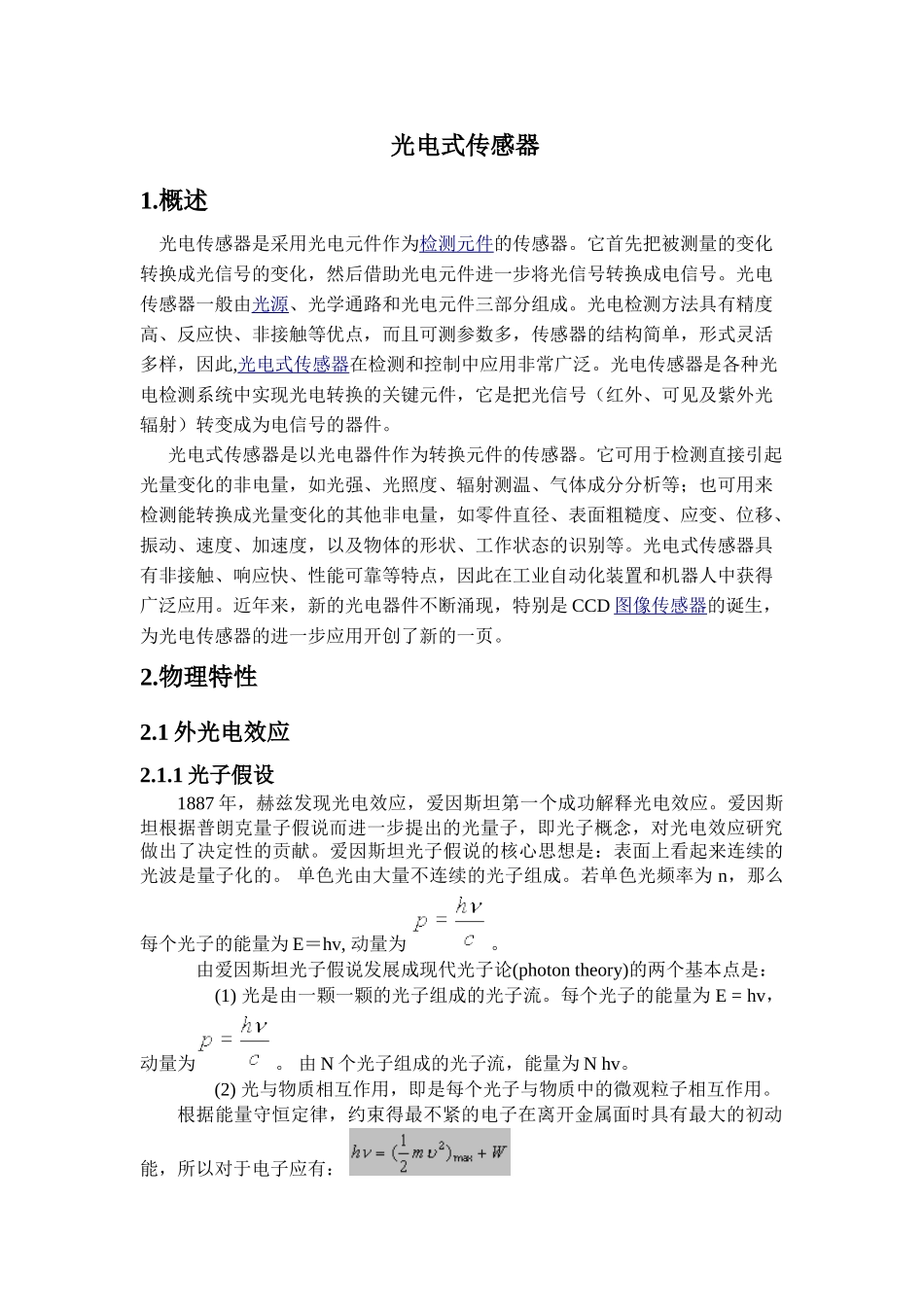

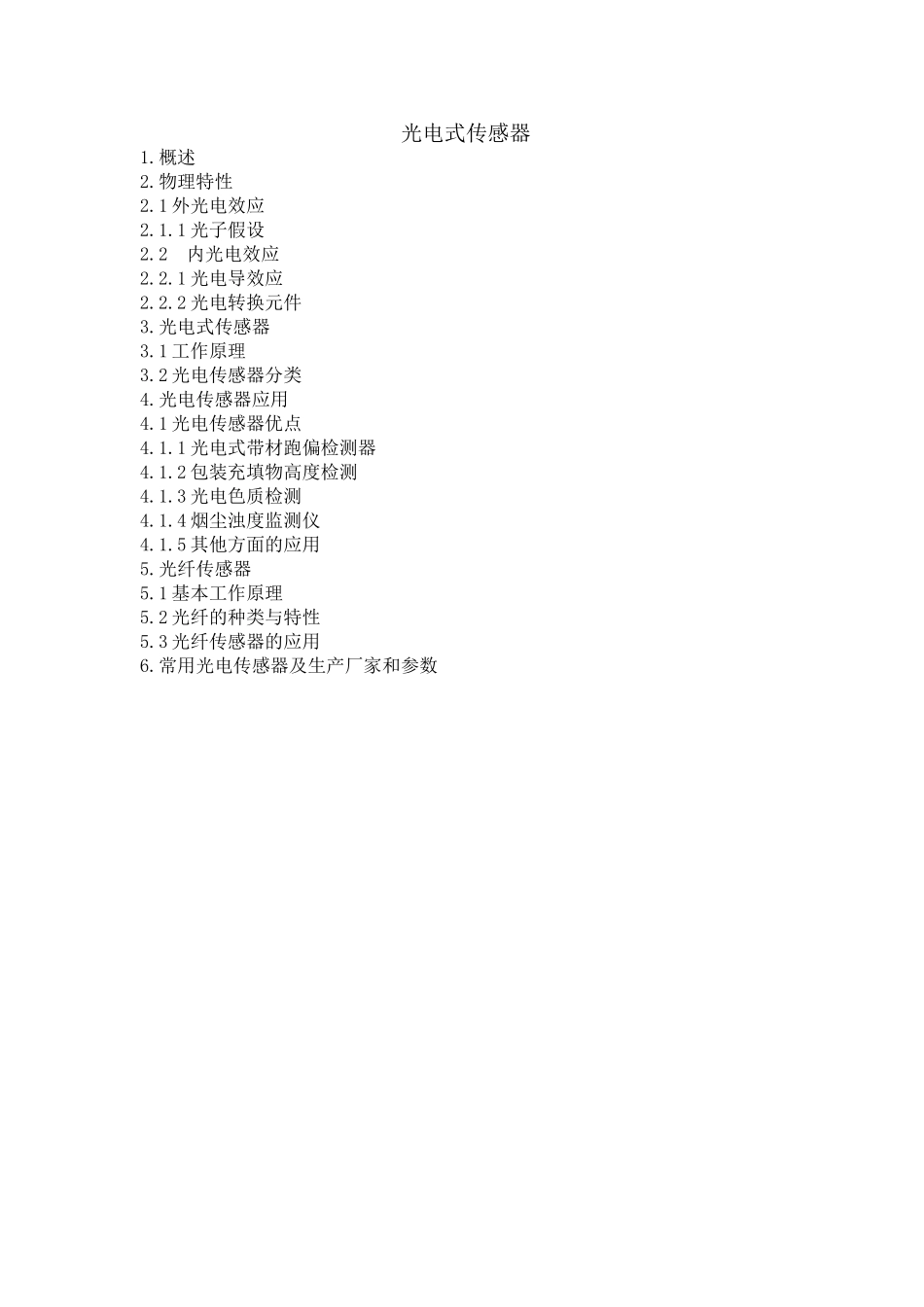

光电式传感器1.概述2.物理特性2.1外光电效应2.1.1光子假设2.2内光电效应2.2.1光电导效应2.2.2光电转换元件3.光电式传感器3.1工作原理3.2光电传感器分类4.光电传感器应用4.1光电传感器优点4.1.1光电式带材跑偏检测器4.1.2包装充填物高度检测4.1.3光电色质检测4.1.4烟尘浊度监测仪4.1.5其他方面的应用5.光纤传感器5.1基本工作原理5.2光纤的种类与特性5.3光纤传感器的应用6.常用光电传感器及生产厂家和参数光电式传感器1.概述光电传感器是采用光电元件作为检测元件的传感器。它首先把被测量的变化转换成光信号的变化，然后借助光电元件进一步将光信号转换成电信号。光电传感器一般由光源、光学通路和光电元件三部分组成。光电检测方法具有精度高、反应快、非接触等优点，而且可测参数多，传感器的结构简单，形式灵活多样，因此,光电式传感器在检测和控制中应用非常广泛。光电传感器是各种光电检测系统中实现光电转换的关键元件，它是把光信号（红外、可见及紫外光辐射）转变成为电信号的器件。光电式传感器是以光电器件作为转换元件的传感器。它可用于检测直接引起光量变化的非电量，如光强、光照度、辐射测温、气体成分分析等；也可用来检测能转换成光量变化的其他非电量，如零件直径、表面粗糙度、应变、位移、振动、速度、加速度，以及物体的形状、工作状态的识别等。光电式传感器具有非接触、响应快、性能可靠等特点，因此在工业自动化装置和机器人中获得广泛应用。近年来，新的光电器件不断涌现，特别是CCD图像传感器的诞生，为光电传感器的进一步应用开创了新的一页。2.物理特性2.1外光电效应2.1.1光子假设1887年，赫兹发现光电效应，爱因斯坦第一个成功解释光电效应。爱因斯坦根据普朗克量子假说而进一步提出的光量子，即光子概念，对光电效应研究做出了决定性的贡献。爱因斯坦光子假说的核心思想是：表面上看起来连续的光波是量子化的。单色光由大量不连续的光子组成。若单色光频率为n，那么每个光子的能量为E＝hv,动量为。由爱因斯坦光子假说发展成现代光子论(photontheory)的两个基本点是：(1)光是由一颗一颗的光子组成的光子流。每个光子的能量为E=hv，动量为。由N个光子组成的光子流，能量为Nhv。(2)光与物质相互作用，即是每个光子与物质中的微观粒子相互作用。根据能量守恒定律，约束得最不紧的电子在离开金属面时具有最大的初动能，所以对于电子应有：2.2内光电效应光电传感器通常是指能敏感到由紫外线到红外线光的光能量，并能将光能转化成电信号的器件。其工作原理是基于一些物质的光电效应。光电效应：当具有一定能量E的光子投射到某些物质的表面时，具有辐射能量的微粒将透过受光的表面层，赋予这些物质的电子以附加能量，或者改变物质的电阻大小，或者使其产生电动势，导致与其相连接的闭合回路中电流的变化，从而实现了光—电转换过程。在光线作用下能使物体电阻率改变的称为内光电效应。属于内光电效应的光电转换元件有光敏电阻以及由光敏电阻制成的光导管等。2.2.1光电导效应光照变化引起半导体材料电导变化的现象称光电导效应（又称为光电效应、光敏效应），即光电导效应是光照射到某些物体上后，引起其电性能变化的一类光致电改变现象的总称。当光照射到半导体材料时，材料吸收光子的能量，使非传导态电子变为传导态电子，引起载流子浓度增大，因而导致材料电导率增大。在光线作用下，对于半导体材料吸收了入射光子能量，若光子能量大于或等于半导体材料的禁带宽度，就激发出电子-空穴对，使载流子浓度增加，半导体的导电性增加，阻值减低，这种现象称为光电导效应。光敏电阻就是基于这种效应的光电器件。2.2.2光电转换元件光电转换元件的种类很多，常用的元件有光电管，光敏电阻，光电池等。限于篇幅这里我们着重讲解光电管的有关特性。1.光电管光电管的特性主要取决于光电极的材料，其基本的特性是光谱特性，光电特性和伏安特性。①光谱特性用单位辐射通量不同波长的光分别照射光电管，在光电管上产生大小不同的光电流。这里，光电流I与光波波长λ的关系曲线称为光谱特性曲线，又称频谱特性。对于不同波长区域的光，应选用不同光电阴极的光电管。此外在测...
