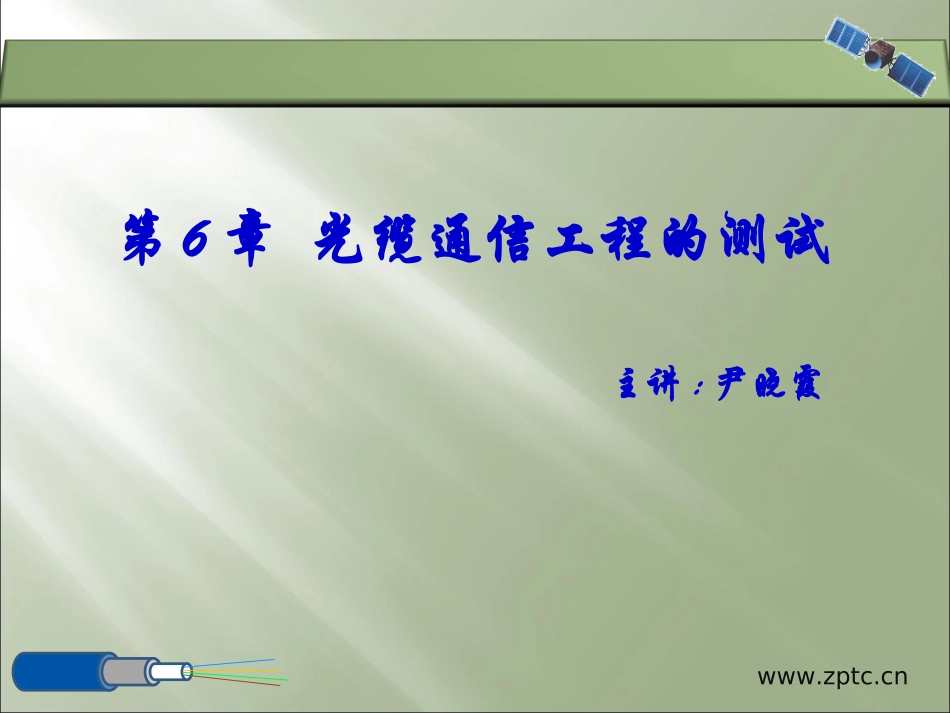

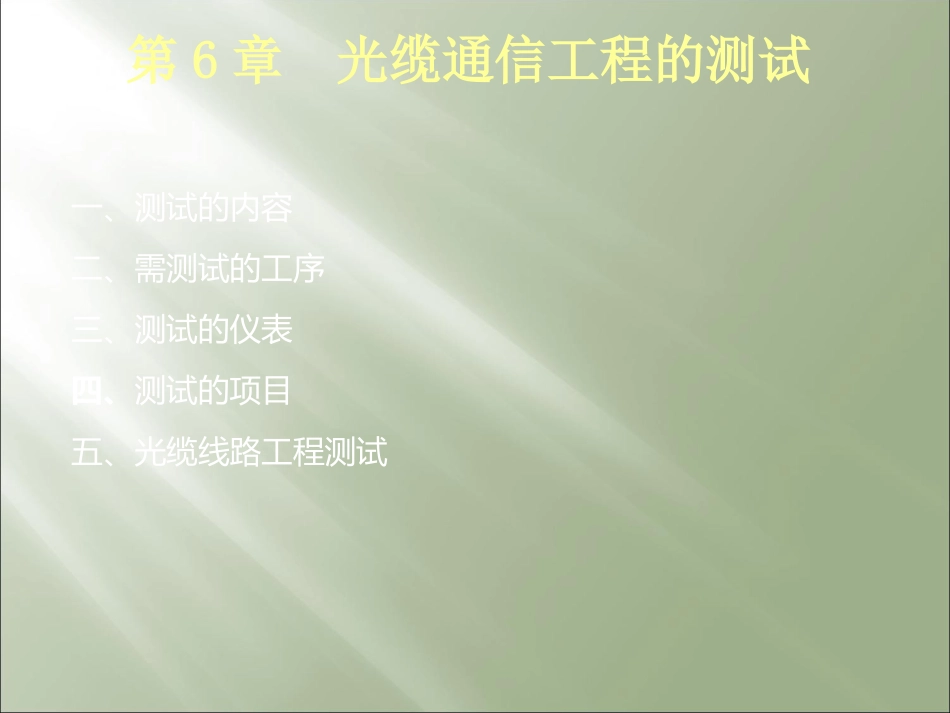

www.zptc.cn第6章光缆通信工程的测试主讲:尹晓霞第6章光缆通信工程的测试一、测试的内容二、需测试的工序三、测试的仪表四、测试的项目五、光缆线路工程测试一、测试的内容光纤的衰减和衰减分布情况;光纤损耗;光纤的接头损耗;光纤的长度、障碍点的位置;光缆护层对地绝缘;接地电阻。二、需测试的工序光缆通信工程的工程测试和维护测试有光缆敷设前的单盘检验测试光缆接续的光纤接头损耗测试工程完工时的中继段光纤衰减的测试通信光缆线路障碍测试三、测试的仪表光源、光衰减器、光功率计;光时域反射仪(OTDR);光损耗测试仪;光纤寻障仪、光纤显微镜、光万用表、光回损测试仪、光纤电话、光纤识别器、光纤端面检测仪;地阻仪。(一)、光衰减器光衰减器是对光信号进行衰减的器件。光衰减器有两种类型,即可变光衰减器和固定光衰减器。衰减光功率的方法有:反射一部分光,吸收一部分光,在空间遮挡一部分光,用偏振片选择光的偏振面等。光衰减器性能指标光衰减器性能指标(深圳市新彭博科技发展有限责任公司):固定衰减值:1、2、3、5、10、15、20dB或任意回波损耗:≥50dB(PC)、≥60dB(APC)工作波长:1310nm或1550nm衰减范围:0-30dB(二)、常用光源光纤通信测量中使用的光源有三种:稳定光源、白色光源(即宽谱线光源)及可见光光源。采用了先进的自动光功率控制(APC)技术,保证了输出光功率有极高的稳定性,达到了±0.1dB/h的稳定度。特点:输出功率稳定度高输出波长稳定使用简便,可靠性高通测CT-51xL系列激光光源型号CT-511LCT-516LCT-518L工作波长1310/1550nm635/1310/1550nm850/1310/1550nm发光器件FP-LDFP-LD850:LD;1310/1550:FP-LD输出功率-6dBm0dBm/-6dBm-6dBm输出端口单端口双端口双端口输出稳定度±0.05dB/15min;±0.1dB/1h光输出方式CW(连续波)和调制方式2kHz,(635nm为2Hz)光接口FC型适配器(可选SC型和ST型连接器)工作电源8.4V充电电池+充电电源适配器充电时间3小时工作温度0°C~+40°C存储温度-40°C~+70°C电池连续工作时间8小时外形尺寸140×78×38mm重量200g技术指标(三)、光功率计光功率计是用来测量光功率大小、线路损耗、系统富裕度及接收机灵敏度等的仪表。根据可接收光功率大小的不同,可分成高光平型(测量范围为+10~40dBm)、中光平型(范围为0~55dBm)和低光平型(范围为:0~90dBm)三类;根据光波长的不同,可分为长波长型(范围为1.0~1.7m)、短波长型(范围为0.4~1.1m)和全波长型(范围为0.7~1.6m)三类;光功率计一般都由显示器(又称指示器,属于主机部分)和检测器(探头)两大部分组成。光功率计的原理型号:LPM-3Ta测量波长(nm):850/1300/1310/1490/1550/1625连接器:FC/SC/ST自动关机:具备(可调整)外接电源:可选显示精度(dB):0.01测量范围(dbm):-70--+10光维LPM系列光功率计技术参数“按光功率计上λ”,选择1310nm“,按dBm”选择屏幕上出现dBm将原接处(或则ODF)的尾纤取下连接至光功率计,等待光功率稳定后,读出测试值。一般在-10dBm到-25dBm之间。注意:一定要注意光纤的清洁。光功率计的使用(四)、光纤识别器它是一个很灵敏的光电探测器。当你将一根光纤弯曲时,有些光会从纤芯中辐射出来。这些光就会被光纤识别器检测到,技术人员根据这些光可以将多芯光缆或是接插板中的单根光纤从其他光纤中标识出来。光纤识别器可以在不影响传输的情况下检测光的状态及方向。为了使这项工作更为简单,通常会在发送端将测试信号调制成270Hz、1000Hz或2000Hz并注入特定的光纤中。大多数的光纤识别器用于工作波长为1310nm或1550nm的单模光纤光缆,最好的光纤识别器是可以利用宏弯技术在线地识别光缆和测试光缆中的传输方向和功率。(五)、故障定位器此设备基于激光二极管可见光(红光)源,当光注入光纤时,若出现光纤断裂、连接器故障、弯曲过度、熔接质量差等类似的故障时,通过发射到光纤的光就可以对光纤的故障进行可视定位。可视故障定位器以连续波(CW)或脉冲的模式发射。典型的频率为1Hz或2Hz,但也可工作在kHz的范围。...
