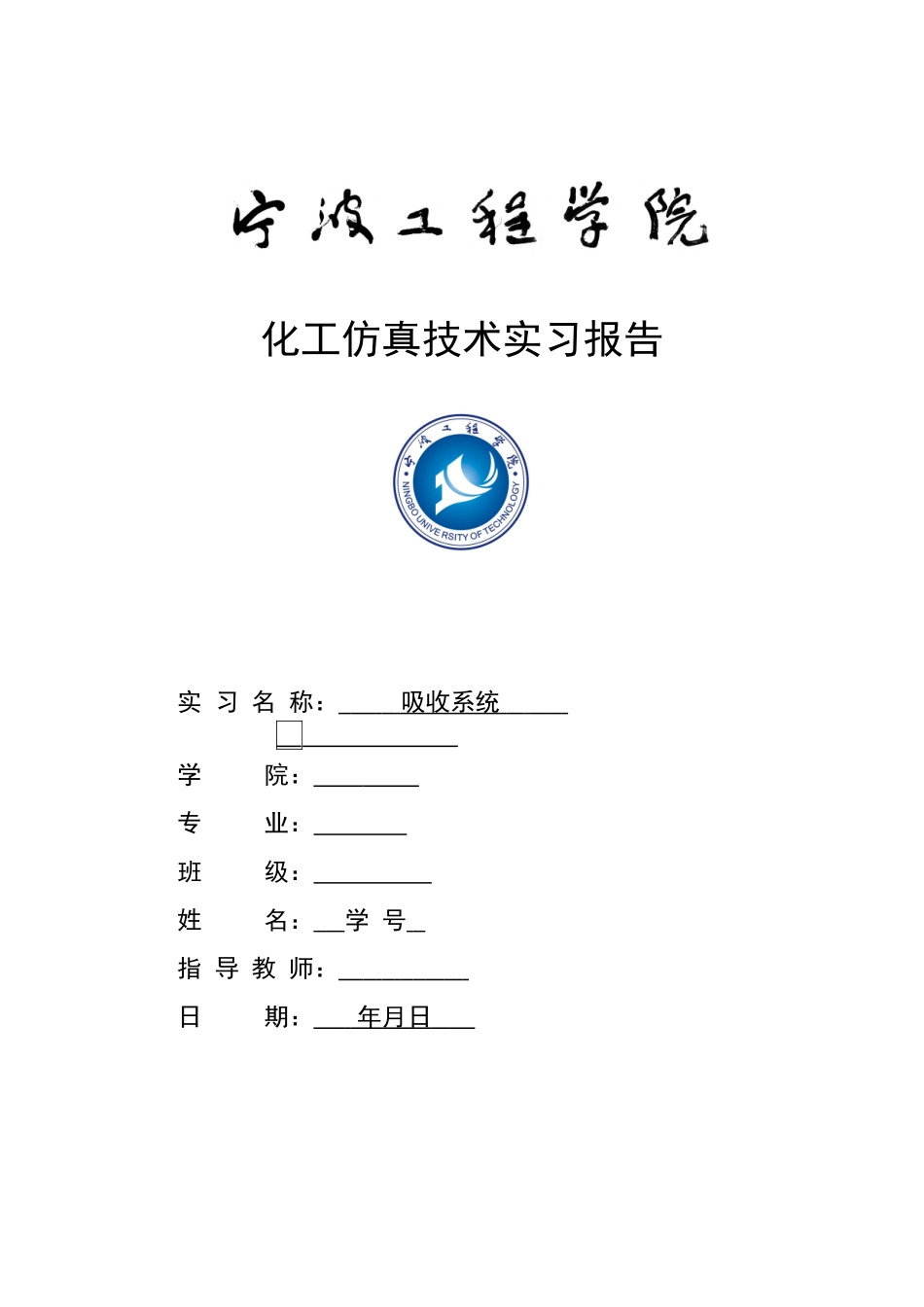

化工仿真技术实习报告实习名称：吸收系统学院：专业：班级：姓名：学号指导教师：日期：年月日一、实验目的1、熟习吸收塔的操作方法；2、掌握吸收系统各部分的作用及操作，加深对吸收的了解；3、了解吸收系统的一些常见故障及排除方法和技巧。二、实验内容1、工艺流程简介来自前一工序的生成气(富气，其中C4组分包括C3、C2占25.13%，CO和CO2占6.26%，N2占64.58%，H2占3.5%，O2占0.53%)，从板式吸收塔DA-302底部经手操阀V1进入，与自上而下的吸收油(贫油，C6油)接触,将生成气中的C4组分吸收下来，未被吸收的不凝气(贫气)由塔顶排出，经手操阀V2进入盐水冷却器EA-306的壳程和尾气分离罐FA-304，通过手操阀V22回收冷凝的C6和C4，尾气经压力调节器PIC-308输出调节阀排至放空总管进入大气。PIC-308的输出调节阀设有前阀V4、后阀V5和旁路手操阀V3。冷却盐水经手操阀V26进入EA-306的管程，通过手操阀V27排出。C6油通过手操阀V6进入吸收油贮罐FA-311，经罐底出口阀V7和V8至泵G2A(G2B为备用泵)，由出口阀V9排出，通过吸收油流量调节器FRC-311的输出调节阀(其前阀为V12，后阀为V13)打入塔顶，与自下而上的生成气接触，吸收其中的C4组分成为富油，从吸收塔底排出。塔底富油经出口阀V14、出口富油流量调节器输出调节阀(其前阀为V15，后阀为V16)，再经贫、富油热交换器EA-311的壳程，通过手操阀V17进入解吸塔DA-303。解吸塔塔顶生产出C4产品，解吸塔底部的C6油通过塔釜液位调节器LIC-312的输出调节阀(其前阀为V19，后阀为V18)进入贫、富油热交换器EA-311的管程，出口经手操阀V20进入贫油冷却器EA-312的壳程，再经手操阀V21反回吸收油贮罐FA-311循环使用。冷却器EA-312采用冷冻盐水使贫油温度下降，有利于提高吸收效率。盐水由入口阀V24进入EA-312管程，出口经温度调节器TIC-312的输出调节阀，再经手操阀V25排出。随着生产过程的进行，尾气分离罐的液位将上升，吸收油因部分损耗导致贮罐的液位有所下降。要定期用V22排放尾气分离罐内的液体，用V6补充新鲜C6油入贮罐。主要工艺条件和指标：吸收塔顶压1.2MPa左右吸收油温度4~6℃富气流量5000kg/h质量指标吸收塔顶尾气中贫油流量13300kg/hC4<0.5%，C6<0.6%2、工艺流程图3、开车步骤1、开车前的准备工作：①将各调节器置手动，且输出为零；②将各手操器和开关关闭；③开“GYG”、“YBT”、“N2S”、“N2H”；2、建立吸收塔和解吸塔系统C6又冷循环和热循环：①开V6，向FA-311引入贫油，LI-311上升；②当LI-311上升置50%之前，先全开V7、V8，启动泵G2A，然后开V9、V12、V13。当LI-311上升置55%左右，手动开FRC-311的输出为20%，当塔内持液量建立后，吸收塔液位LIC-310上升。注意调整V6阀，保证LI-311不超限；③当LIC-310达到50%之前，全开V14、V15、V16和V17。当LIC-310接近50%时，手动开FIC-310，C6油进入解吸塔，LIC-312上升。当LIC-310达到50%时将LIC-310和FIC-310同时投入自动和串级；④当LIC-312达50%之前，全开V18、V19、V20、V21、V24和V25。当LIC-312达50%时投自动。此时已建立C6油的循环；3、氮气升压开氮气阀VN2，当DA-302压力大于1.0MPa，关VN2；4、接收富气确认热循环已建立，氮充压已完成，可开始进富气：①逐渐开V1，同时开V2；约10%~20%左右；②开V4、V5，当PIC-308压力升至1.2MPa左右时投自动；③随压力上升，逐渐开大V1、V2，使FI-308达到2000kg/h左右；④进富气达到一定负荷，开V26、V27，调整两阀使TI-308在5℃以下，以便在FA-304中分离C6油；5、手动开TIC-312的输出使温度降低至5℃左右，投自动；6、投自动和比值调节设“AKB”为53.5%左右，将FRC-311投自动和比值调节(以串级表示)；7、提升进富气负荷逐渐开大V1和V2，待吸收塔顶温TI-309下降置7.0℃左右，是进气流量缓缓提高到5000kg/h左右；8、将系统调整到正常工况设计值范围如下：FI-3085000kg/hFRC-31113300kg/hPIC-3081.20MPaTI-308<5.0℃TIC-3125.0℃LIC-31050%LIC-31250%LI-30950%LI-31150%AI-301<0.6%AI-302<0.6%4、正常停车操作1、停前状态准备同正常运行；2、正常停车：⑴开V22，使LI-309低于5%，关V22；⑵断开FRC-311的比值调节，将PIC-308置手动；⑶关V1，同时尽快关P...
