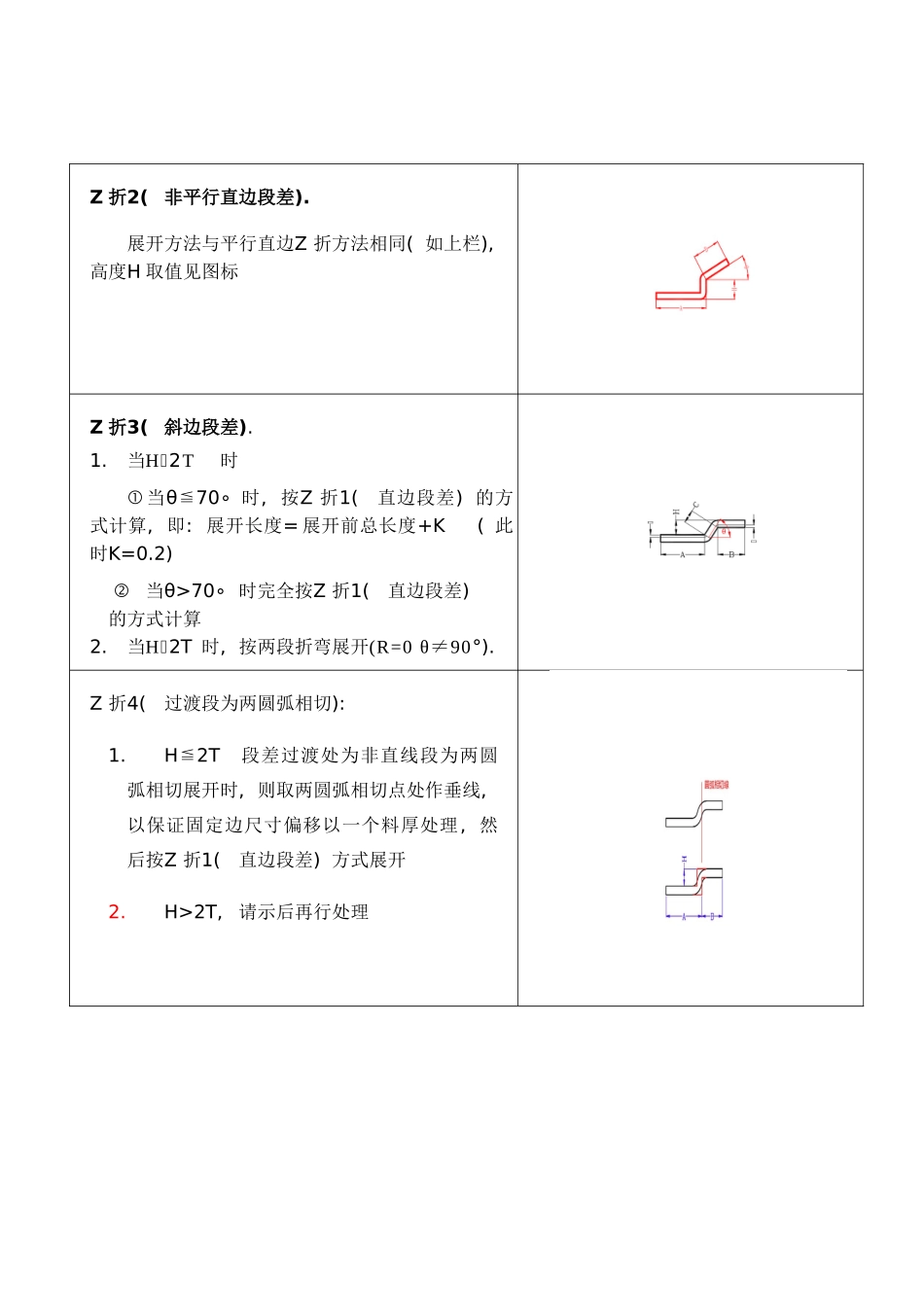

一.目的统一展开计算方法,做到展开的快速准确.二.适用范围NWE冲件样品中心.三.展开计算原理板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层--中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.中性层位置与变形程度有关,当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小,折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用λ表示.四.计算方法展开的基本公式:展开长度=料内+料内+补偿量一般折弯:(R=0,θ=90°)L=A+B+K1.当0T0.3时,K=02.对于铁材:(如GI,SGCC,SECC,CRS,SPTE,SUS等)a.当0.3T1.5时,K=0.4Tb.当1.5T2.5时,K=0.35Tc.当T2.5时,K=0.3T3.对于其它有色金属材料如AL,CU:当T0.3时,K=0.4T注:R2.0时,按R=0处理,270∘时完全按Z折1(直边段差)的方式计算2.当H2T时,按两段折弯展开(R=0θ≠90°).Z折4(过渡段为两圆弧相切):1.H≦2T段差过渡处为非直线段为两圆弧相切展开时,则取两圆弧相切点处作垂线,以保证固定边尺寸偏移以一个料厚处理,然后按Z折1(直边段差)方式展开2.H>2T,请示后再行处理2.若抽孔用来铆合,则取S=50%T,H=T+T’+0.4(注:T’是与之相铆合的板厚,抽孔与沙拉孔之间隙为单边0.10~0.15)4.当预冲孔径计算值小于1.0时,一律取1.0反折压平L=A+B-0.4T1.压平的时候,可视实际的情况考虑是否在折弯前压线,压线位置为折弯变形区中部;2.反折压平一般分两步进行V折30°反折压平故在作展开图折弯线时,须按30°折弯线画,如图所示:N折1.当N折H<1.5时,按L=A+B+K计算,K值依附件中参数取值.2.当N折以其它方式加工时,展开算法参见“一般折弯(R≠0θ≠90°)”3.如果折弯处为直边(H段),则按两次折弯成形计算:L=A+B+H+2K(K=90∘展开系数)备注:a.标注公差的尺寸设计值:取上下极限尺寸的中间值作设计标准值.b.对于方形抽孔和外部包角的展开,其角部的处理方法参照<产品展开工艺处理标准>,其直壁部分按90°折弯展开附件一:常见展开标准数据1.直边段差展开系数2.常见抽牙预冲孔孔径一览表3.N折展开系数
