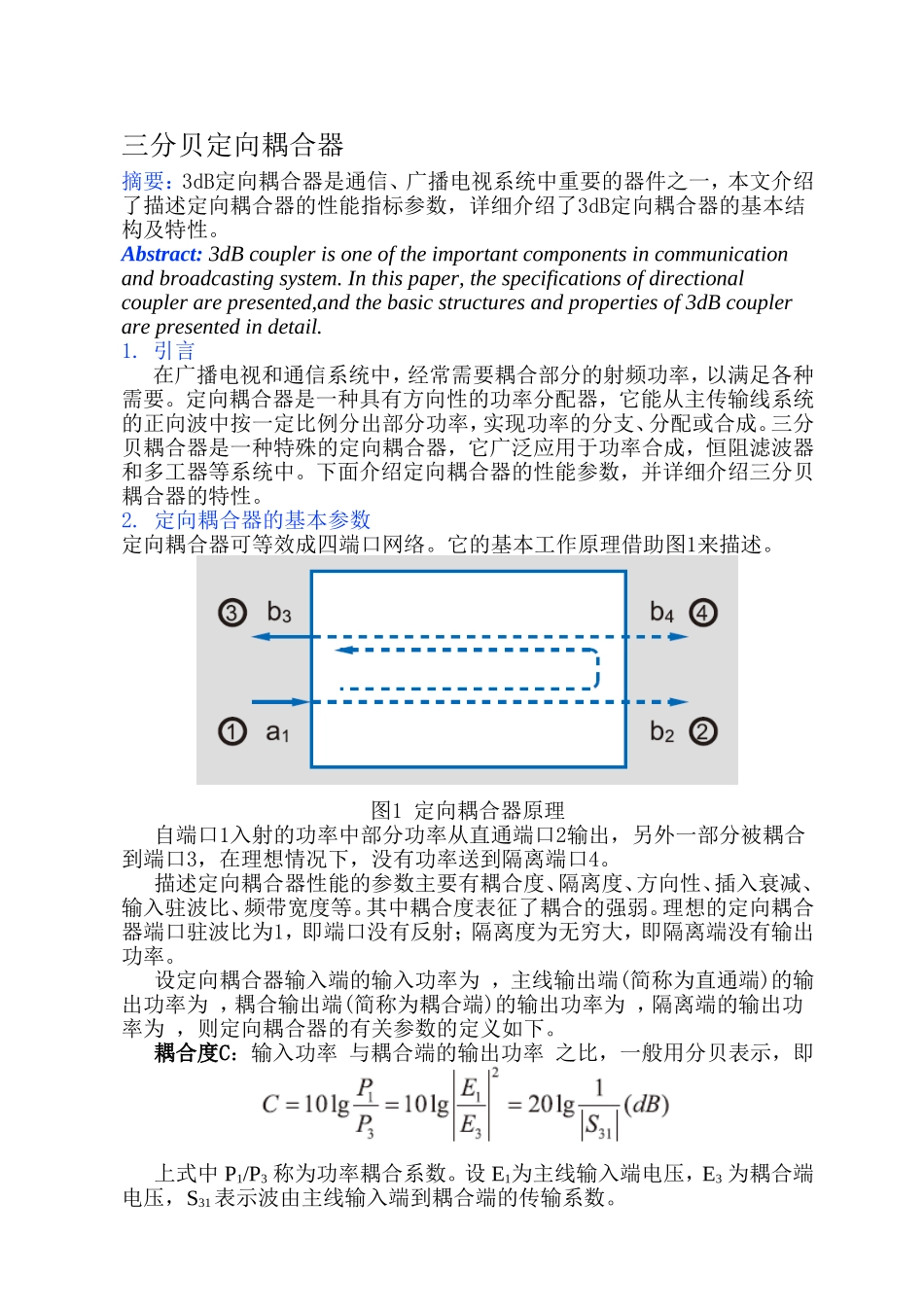

三分贝定向耦合器摘要：3dB定向耦合器是通信、广播电视系统中重要的器件之一，本文介绍了描述定向耦合器的性能指标参数，详细介绍了3dB定向耦合器的基本结构及特性。Abstract:3dBcouplerisoneoftheimportantcomponentsincommunicationandbroadcastingsystem.Inthispaper,thespecificationsofdirectionalcouplerarepresented,andthebasicstructuresandpropertiesof3dBcouplerarepresentedindetail.1.引言在广播电视和通信系统中，经常需要耦合部分的射频功率，以满足各种需要。定向耦合器是一种具有方向性的功率分配器，它能从主传输线系统的正向波中按一定比例分出部分功率，实现功率的分支、分配或合成。三分贝耦合器是一种特殊的定向耦合器，它广泛应用于功率合成，恒阻滤波器和多工器等系统中。下面介绍定向耦合器的性能参数，并详细介绍三分贝耦合器的特性。2.定向耦合器的基本参数定向耦合器可等效成四端口网络。它的基本工作原理借助图1来描述。图1定向耦合器原理自端口1入射的功率中部分功率从直通端口2输出，另外一部分被耦合到端口3，在理想情况下，没有功率送到隔离端口4。描述定向耦合器性能的参数主要有耦合度、隔离度、方向性、插入衰减、输入驻波比、频带宽度等。其中耦合度表征了耦合的强弱。理想的定向耦合器端口驻波比为1，即端口没有反射；隔离度为无穷大，即隔离端没有输出功率。设定向耦合器输入端的输入功率为，主线输出端(简称为直通端)的输出功率为，耦合输出端(简称为耦合端)的输出功率为，隔离端的输出功率为，则定向耦合器的有关参数的定义如下。耦合度C：输入功率与耦合端的输出功率之比，一般用分贝表示，即上式中P1/P3称为功率耦合系数。设E1为主线输入端电压，E3为耦合端电压，S31表示波由主线输入端到耦合端的传输系数。因P1≥P3，故耦合度大于等于零分贝。C表征耦合的强弱，当P1一定时，P3越大，C越小。故零分贝、3分贝定向耦合器为强定向耦合器；20分贝、30分贝定向耦合器为弱定向耦合器。分贝值越大，表明耦合越弱。隔离度D：输入功率与隔离端的输出功率P1之比，P4一般用分贝表示，即E4为隔离端电压，S41表示波由主线输入端到隔离端的传输系数。方向性：耦合端的输出功率P3与隔离端的输出功率P4之比，一般用分贝表示，即插入衰减：输入功率P1与直通端的输出功率P2之比，一般用分贝表示，即E2为直通端输出电压，S21表示波由输入端到直通端的传输系数。输入端驻波比：其余三端口均接匹配负载时输入端口的驻波比，即S11为输入端在其它各端口均接匹配负载情况下的反射系数，在实际中要求各端口的驻波比尽可能接近1。频带宽度：耦合度、隔离度、输入驻波比等参数均满足要求时定向耦合器的工作频带宽度。通常要求工作频带越宽越好。3.定向耦合器的网络分析定向耦合器的散射矩阵为：a)设则构成正向定向耦合器，有将和代入上式可得结论：(3)(2)端口输出功率之和等于(1)端口的输入功率,两输出端口的输出电压波相位差为，因此正向定向耦合器的散射矩阵为：b)设则构成反向定向耦合器，有将和代入上式可得结论：(4)(2)端口输出功率之和等于(1)端口的输入功率,两输出端口的输出电压波相位差为，因此反向定向耦合器的散射矩阵为：4.平行耦合线定向耦合器是TEM波传输线定向耦合器的一种主要形式，主要有耦合带状线和耦合微带线构成，具有反向耦合器的特点。单节1/4平行耦合线定向耦合器平行耦合线定向耦合器的基本工作原理平行耦合线定向耦合器通常采用“奇偶模法”分析。结构对称，散射矩阵为：当偶模和奇模电压分别同时在（1）（3）端口激励时，上图所示元件就简化为下图所示的完全相同的两个双端口元件。平行耦合线定向耦合器偶模和奇模激励等效电路因为由a与S参数的关系可得S，由b=Sa可求得b，又中心频率上，可得互易、无耗、对称、完全匹配的平行耦合线定向耦合器在中心频率上的散射参数矩阵为：其中称为中心频率的电压耦合系数。结论：i.不论耦合区电角度为何值，要获得理想匹配与隔离，必须满足。ii.耦合输出电压b3与直通端输出电压b2都是频率的函数，并且无论频率如何变化，耦合输出端电压b3的相位总是比直通输出端电压b2的相位超前，在中心频率上，耦...
