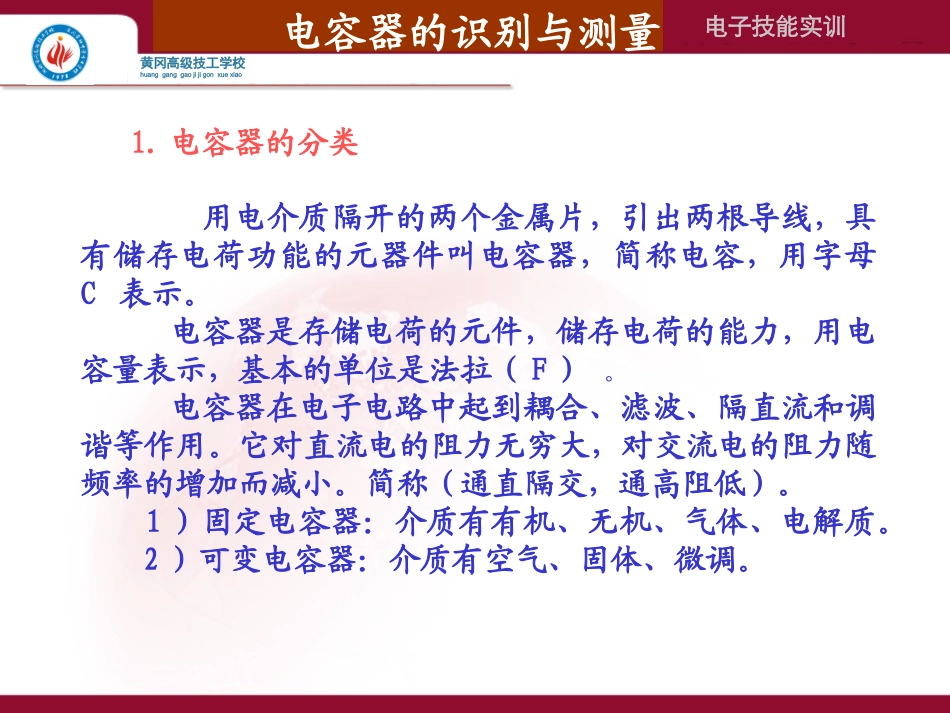

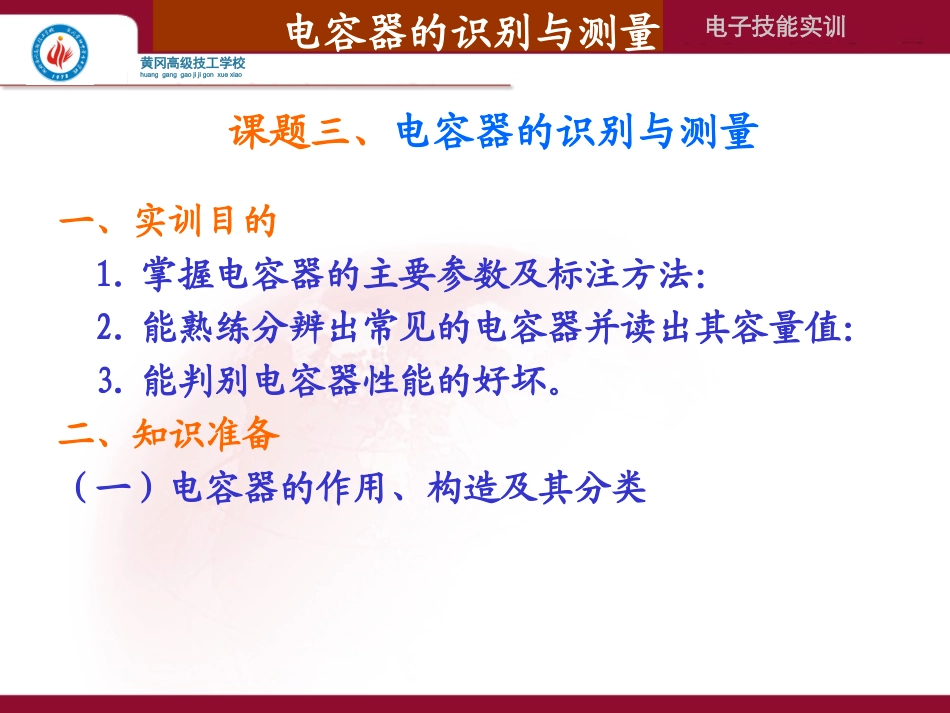

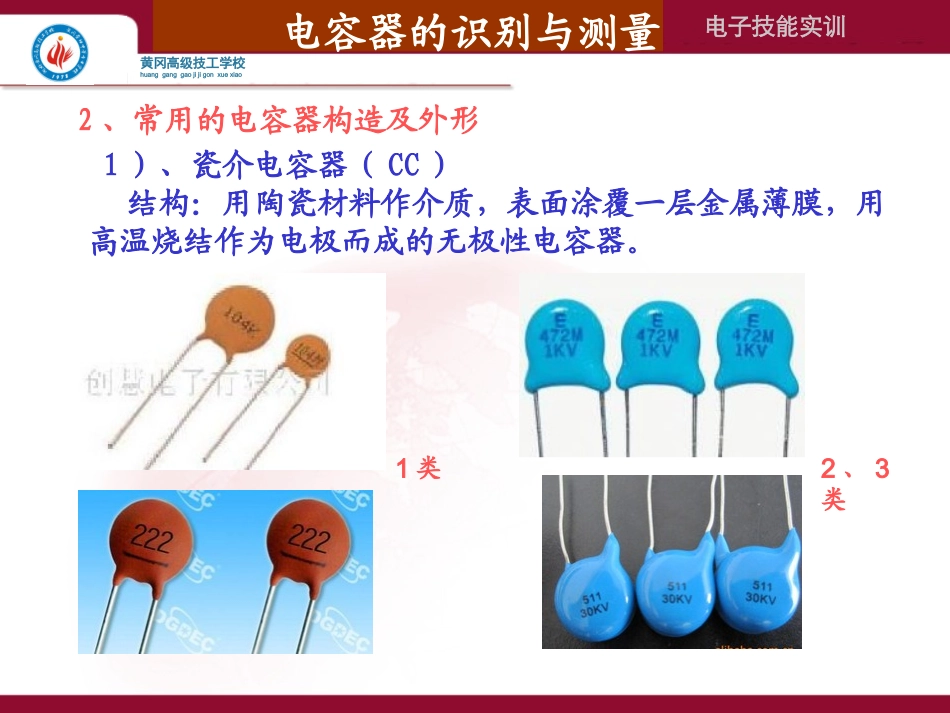

电子技能实训黄冈高级技工学校huangganggaojijigonxuexiao电容器的识别与测量课题三、电容器的识别与测量一、实训目的1.掌握电容器的主要参数及标注方法：2.能熟练分辨出常见的电容器并读出其容量值：3.能判别电容器性能的好坏。二、知识准备（一）电容器的作用、构造及其分类电子技能实训黄冈高级技工学校huangganggaojijigonxuexiao电容器的识别与测量用电介质隔开的两个金属片，引出两根导线，具有储存电荷功能的元器件叫电容器，简称电容，用字母C表示。电容器是存储电荷的元件，储存电荷的能力，用电容量表示，基本的单位是法拉（F）。电容器在电子电路中起到耦合、滤波、隔直流和调谐等作用。它对直流电的阻力无穷大，对交流电的阻力随频率的增加而减小。简称（通直隔交，通高阻低）。1）固定电容器：介质有有机、无机、气体、电解质。2）可变电容器：介质有空气、固体、微调。1.电容器的分类电子技能实训黄冈高级技工学校huangganggaojijigonxuexiao电容器的识别与测量2、常用的电容器构造及外形1）、瓷介电容器（CC）结构：用陶瓷材料作介质，表面涂覆一层金属薄膜，用高温烧结作为电极而成的无极性电容器。1类2、3类电子技能实训黄冈高级技工学校huangganggaojijigonxuexiao电容器的识别与测量2）、涤纶电容器（CL）结构：用有机聚脂薄膜为介质制成的无极性电容器。电子技能实训黄冈高级技工学校huangganggaojijigonxuexiao电容器的识别与测量3）、聚丙烯电容器（CBB）结构：用无极性聚丙烯薄膜为介质制成的无极性电容器。金属化式箔式电子技能实训黄冈高级技工学校huangganggaojijigonxuexiao电容器的识别与测量4）、铝电解电容器（CD）结构：将附有氧化膜的铝箔（正极）和浸有电解液的衬垫纸与阴极（负极）箔叠片一起卷绕而成的有极性电容器。电子技能实训黄冈高级技工学校huangganggaojijigonxuexiao电容器的识别与测量(二）电容器的主要技术参数2）.额定工作电压（耐压值）电容器接入电路后，能长期、连续可靠地工作而不被击穿所能承受的最高工作电压。使用时绝对不允许超过这个耐压值，否则电容器就要损坏或被击穿。1）.标称容量和允许误差标在电容器外壳上的电容量数值称为电容器的标称容量。3）.其他参数还有频率特性、温度系数、损耗因数、漏电流、绝缘电阻等参数。电子技能实训黄冈高级技工学校huangganggaojijigonxuexiao电容器的识别与测量4）.电容器主要参数的标示方法（1）直标法直标法是指在电容器的表面直接用数字或字母标注出标称容量、额定电压等参数的标注方法。（2）数码标注法用3位数字表示，前两位数字表示标称容量的有效数字，第三位表示有效数字后面零的个数，单位为皮法（pF）。【例1】101表示100pF，102标示1000pF，103标示0.01uF,224表示0.22F，225标示2.2uF。用第三位9标示小数点：【例2】339表示3.3pF，229表示2.2pF。电子技能实训黄冈高级技工学校huangganggaojijigonxuexiao电容器的识别与测量ABCDEFGHJ11.251.62.02.53.154.05.06.3（3）文字符号法文字符号法是用特定符号和数字表示电容器的容量、耐压、误差的方法。一般数字表示有效数值，字母表示数值的量级。常用的字母有m、、n、p等，字母m表示毫法、表示微法（F）、n表示纳法（nF）、p表示皮法（pF）。【例3】10表示标称容量为10F，10p表示标称容量为10pF等。字母有时也表示小数点。【例4】p33表示0.33pF，2p2表示2.2pF、33表示3.3F。表示耐压的字母符号及意义例；2A表示10的2次方×1=100V，3C表10的3次方×1.6=1600V电子技能实训黄冈高级技工学校huangganggaojijigonxuexiao电容器的识别与测量（三）电容器的检测1）固定电容器的检测①漏电电阻的测量：用万用表的欧姆挡（R×10K或R×1K挡，视电容器的容量而定。测大容量的电容时，把量程放小，测小容量电容器时，把量程放大），把两表笔分别接触电容器的两引线脚，此时表针很快向顺时针方向摆动（R为零的方向摆动)，然后逐渐退回到原来的无穷大位置，然后断开表笔，并将红、黑表笔对调，重复测量电容器，如表针仍按上述的方法摆动，说明电容器的漏电电阻很小，表明电容器性能良好，能够正常使用。电子技能实训黄冈...
