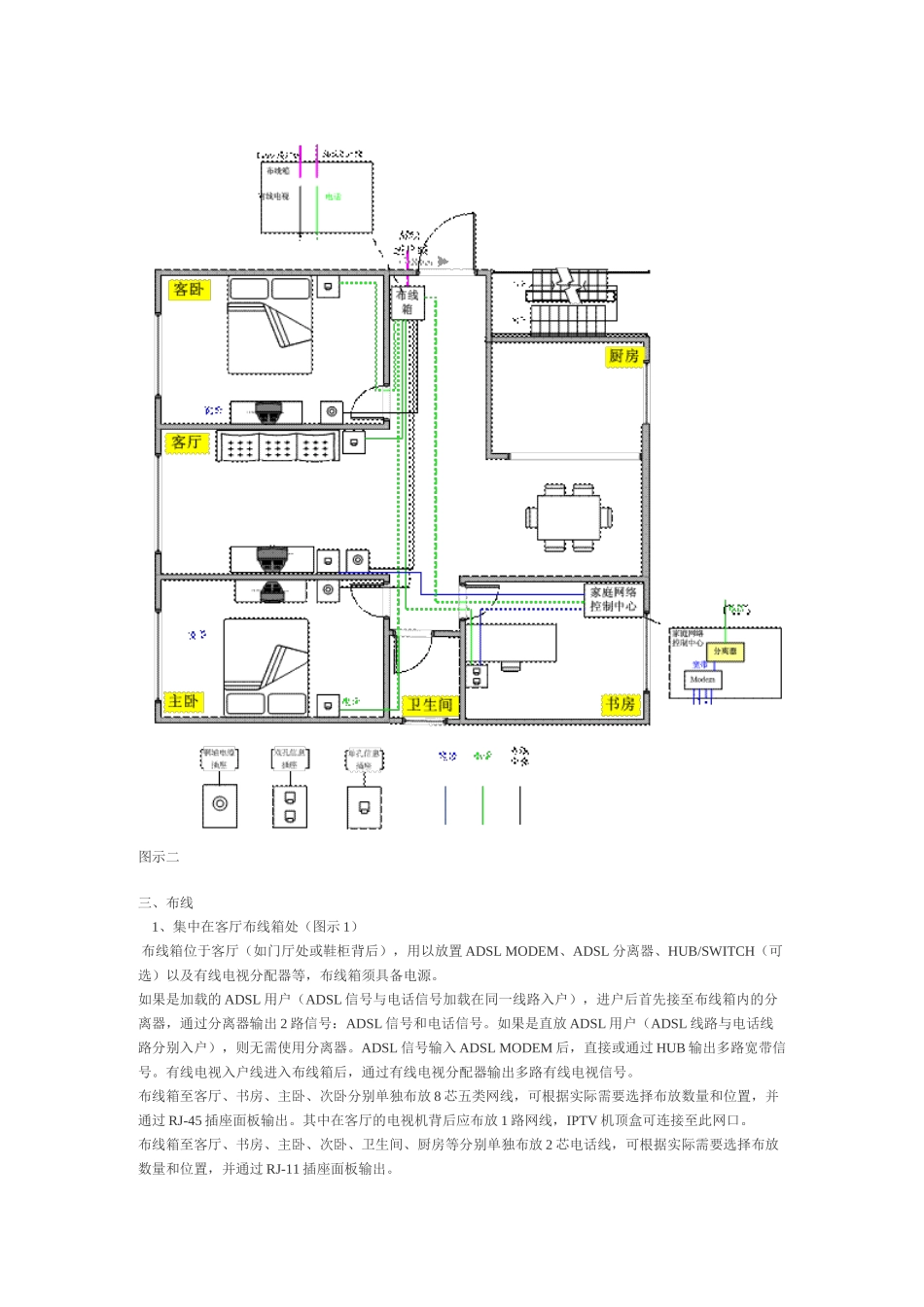

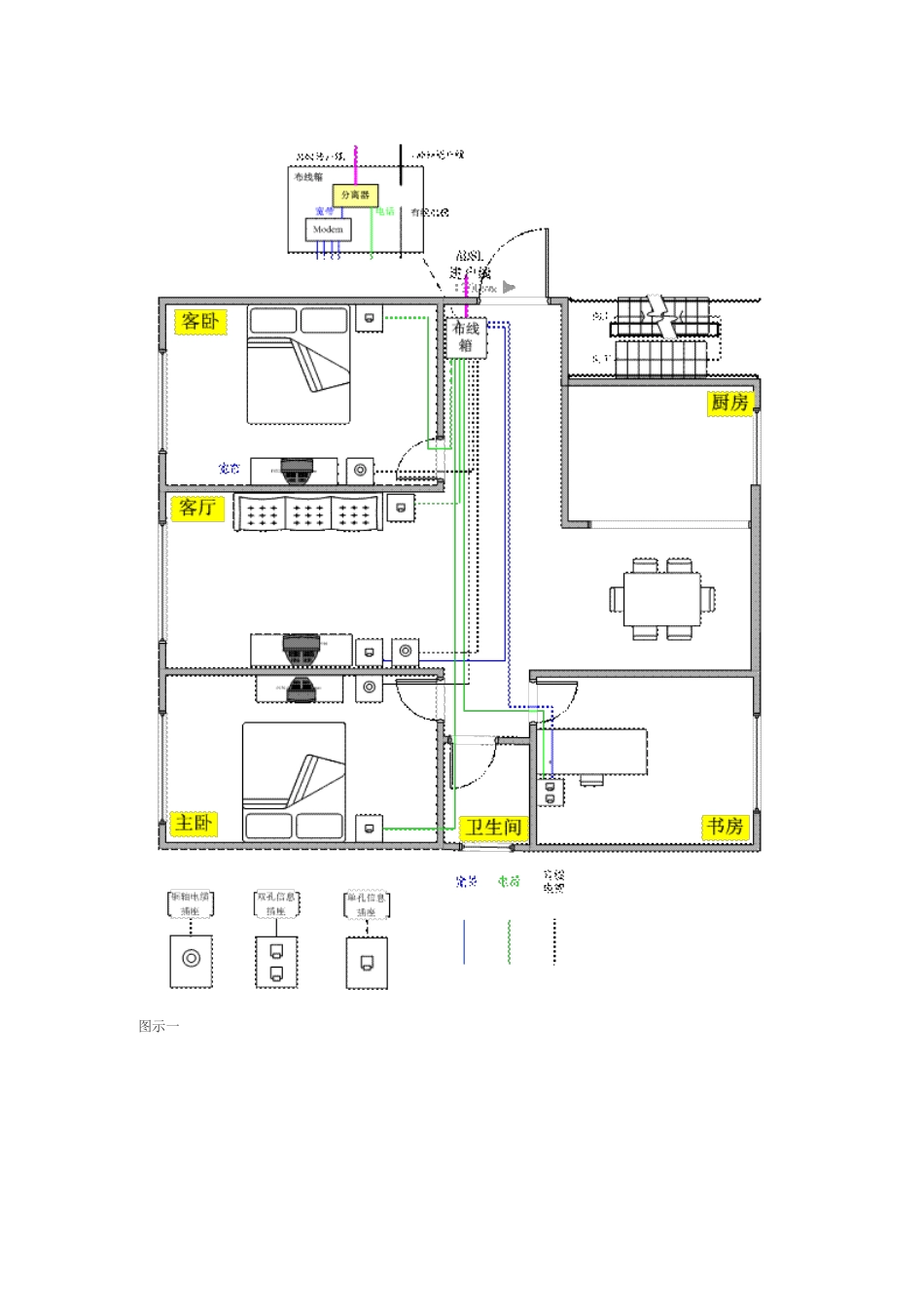

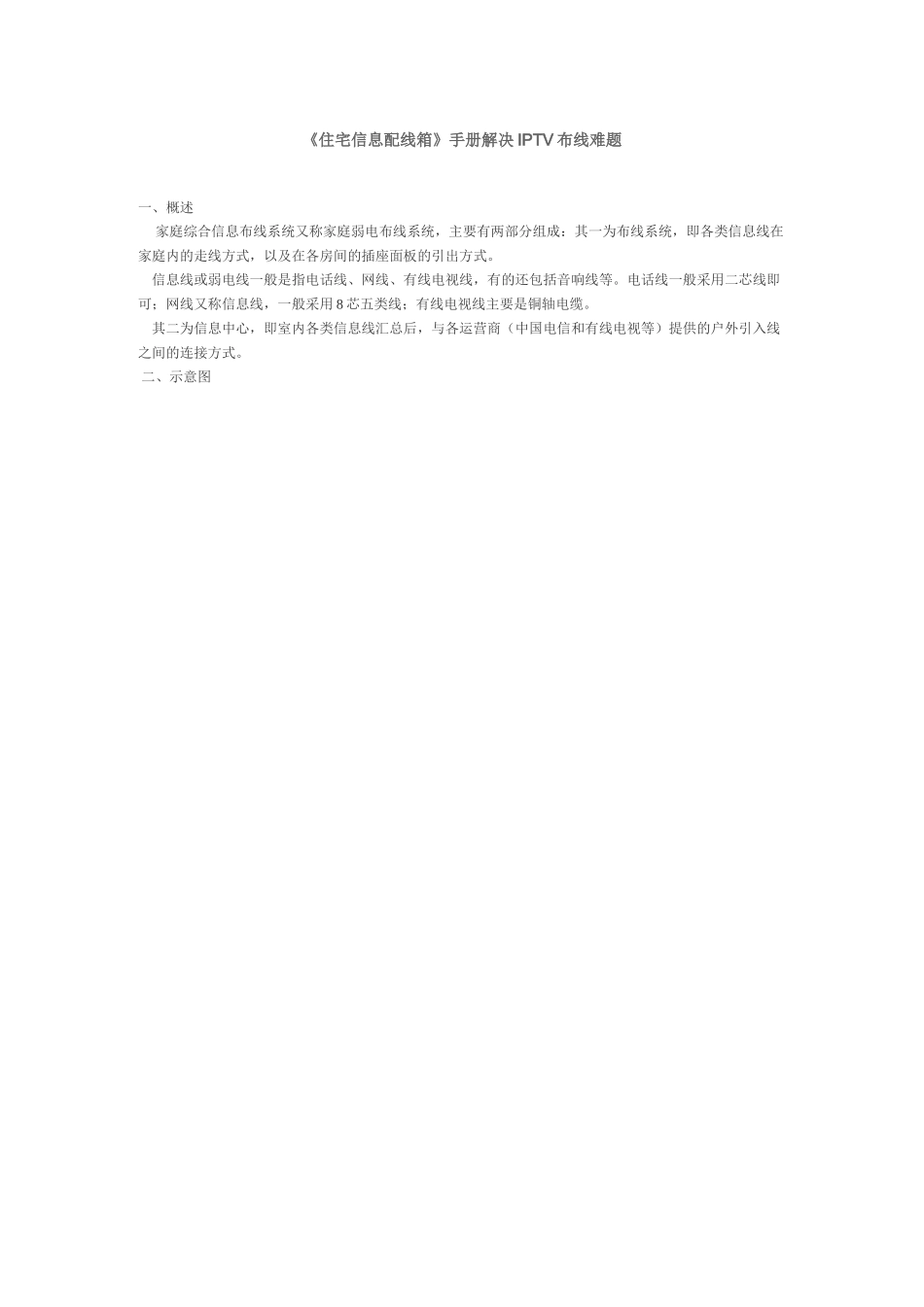

《住宅信息配线箱》手册解决IPTV布线难题一、概述家庭综合信息布线系统又称家庭弱电布线系统，主要有两部分组成：其一为布线系统，即各类信息线在家庭内的走线方式，以及在各房间的插座面板的引出方式。信息线或弱电线一般是指电话线、网线、有线电视线，有的还包括音响线等。电话线一般采用二芯线即可；网线又称信息线，一般采用8芯五类线；有线电视线主要是铜轴电缆。其二为信息中心，即室内各类信息线汇总后，与各运营商（中国电信和有线电视等）提供的户外引入线之间的连接方式。二、示意图图示一图示二三、布线1、集中在客厅布线箱处（图示1）布线箱位于客厅（如门厅处或鞋柜背后），用以放置ADSLMODEM、ADSL分离器、HUB/SWITCH（可选）以及有线电视分配器等，布线箱须具备电源。如果是加载的ADSL用户（ADSL信号与电话信号加载在同一线路入户），进户后首先接至布线箱内的分离器，通过分离器输出2路信号：ADSL信号和电话信号。如果是直放ADSL用户（ADSL线路与电话线路分别入户），则无需使用分离器。ADSL信号输入ADSLMODEM后，直接或通过HUB输出多路宽带信号。有线电视入户线进入布线箱后，通过有线电视分配器输出多路有线电视信号。布线箱至客厅、书房、主卧、次卧分别单独布放8芯五类网线，可根据实际需要选择布放数量和位置，并通过RJ-45插座面板输出。其中在客厅的电视机背后应布放1路网线，IPTV机顶盒可连接至此网口。布线箱至客厅、书房、主卧、次卧、卫生间、厨房等分别单独布放2芯电话线，可根据实际需要选择布放数量和位置，并通过RJ-11插座面板输出。布线箱至客厅、书房、主卧、次卧等分别单独布放有线电视同轴电缆线，可根据实际需要选择布放数量和位置，并通过有线电视插座面板输出。2、集中在书房布线箱处（图示2）布线箱分别位于书房和门厅，ADSL分离器放置在门厅布线箱内。ADSLMODEM、HUB/SWITCH（可选）放置在书房布线箱中，书房布线箱须具备电源。如果是加载的ADSL用户（ADSL信号与电话信号加载在同一线路入户），进户后首先接至门厅布线箱内的分离器，通过分离器输出2路信号：ADSL信号和电话信号。如果是直放ADSL用户（ADSL线路与电话线路分别入户），则无需使用分离器。有线电视入户线进入门厅布线箱后，通过有线电视分配器输出多路有线电视信号。门厅布线箱至客厅、书房、主卧、次卧、卫生间、厨房等分别单独布放2芯电话线，可根据实际需要选择布放数量和位置，并通过RJ-11插座面板输出。其中至书房须布放2根2芯电话线或1根4芯电话线。门厅布线箱内经ADSL分离器输出的ADSL信号经过2芯/4芯电话线传送至书房布线箱的ADSLMODEM输入端，直接或通过HUB输出多路宽带信号。电话信号则通过书房RJ-11插座面板输出。书房布线箱至客厅、书房、主卧、次卧分别单独布放网线，可根据实际需要选择布放数量和位置，并通过RJ-45插座面板输出。其中在客厅的电视机背后应布放1路网线，IPTV机顶盒可连接至此网口。门厅布线箱至客厅、书房、主卧、次卧等分别单独布放有线电视同轴电缆线，可根据实际需要选择布放数量和位置，并通过有线电视插座面板输出。四、综合布线箱综合布线箱是用来对电话、宽带、有线电视等各种信号进行接入和分配的信息点，主要包括信息接入箱、信号线和信号端口等。一般情况下，开发商在新建住宅的客厅或书房会安置一个弱电箱，将电话线、宽带接入线（如ADSL或LAN）、有线电视线集中并连接至各个房间。但是，通常这种弱电箱的尺寸较小且深度较浅，无法安放宽带接入和分配设备（如ADSLMODEM、HUB或交换机等）。因此，用户在装修时应考虑安置一个尺寸较大并具备一定深度的综合布线箱，既可以利用原有的弱电箱扩建，也可以重新安装。综合布线箱内需要安放ADSLMODEM、HUB或交换机、ADSL分离器以及有线电视分配器等设备，因此需要具备电源。考虑到设备的散热，综合布线箱还应具备一定的通风散热条件。综合布线箱的位置可以选取门厅、书房或其他较隐蔽的地点，尽量不影响家庭装修的美观，同时方便维护。电话、ADSL、LAN以及有线电视信号在此集中，并通过星型方式的独立布线连接至客厅及各个房间的信息插座。另外，综合布线箱中的各种连接线应保证留有一定的余...
