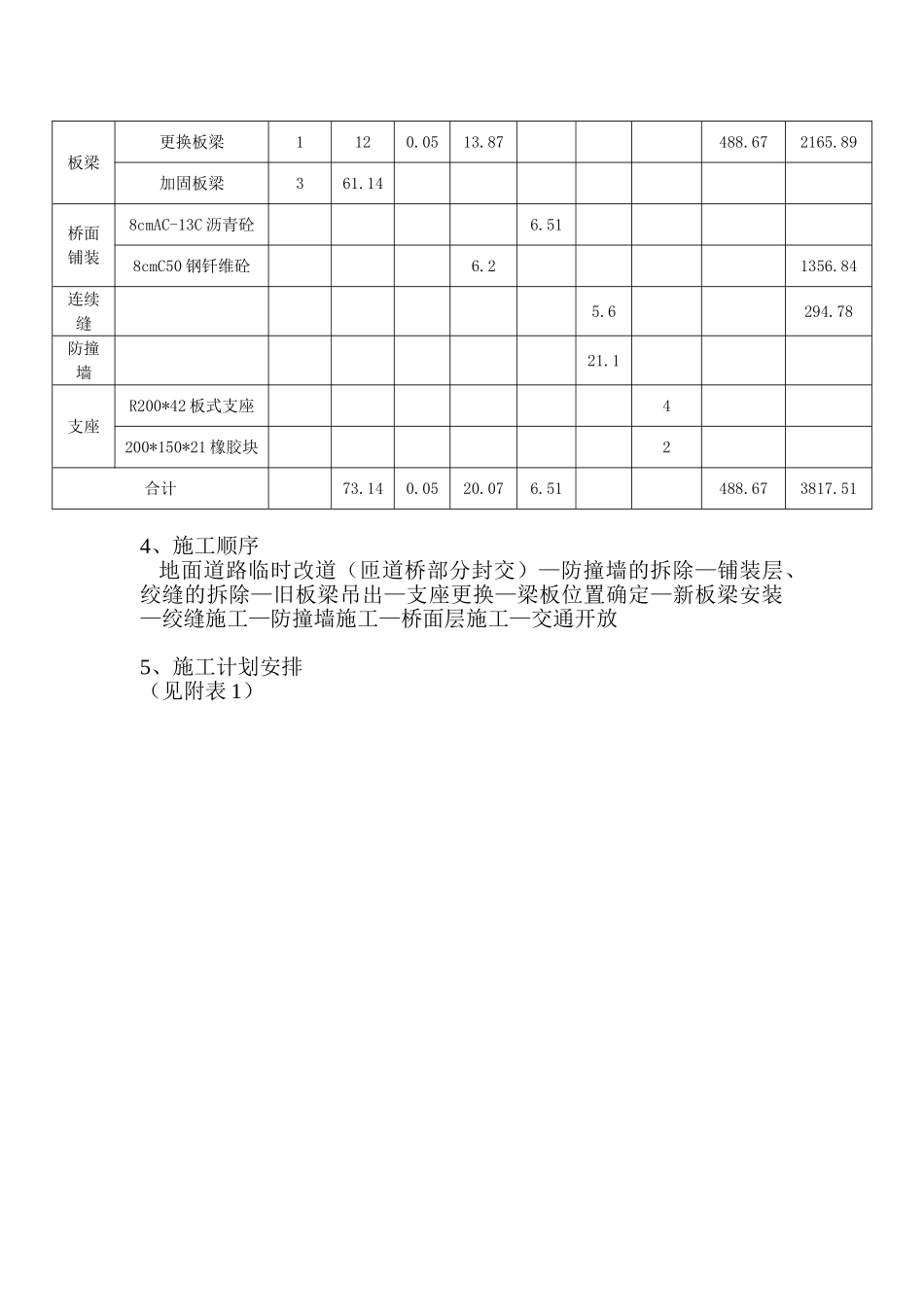

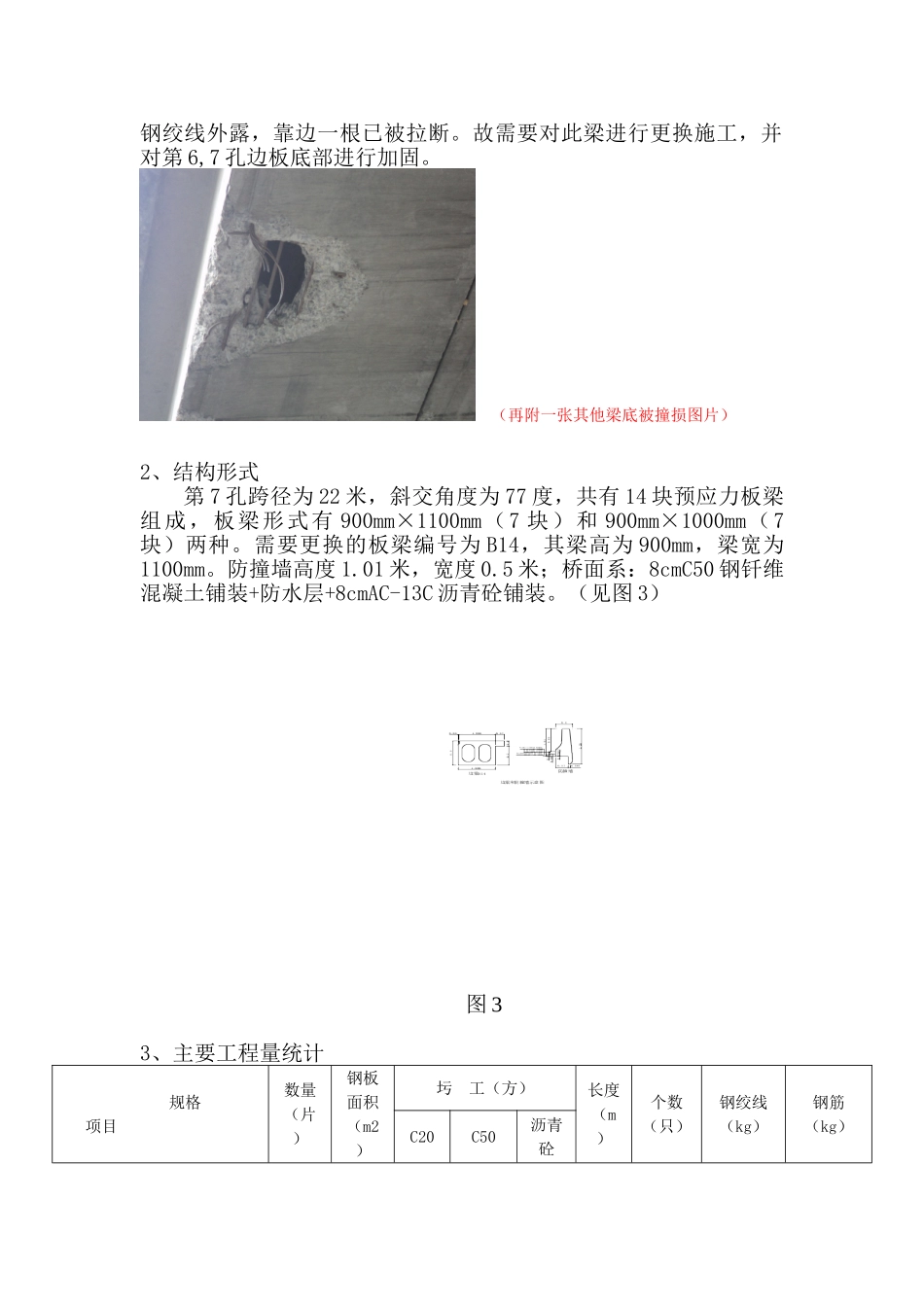

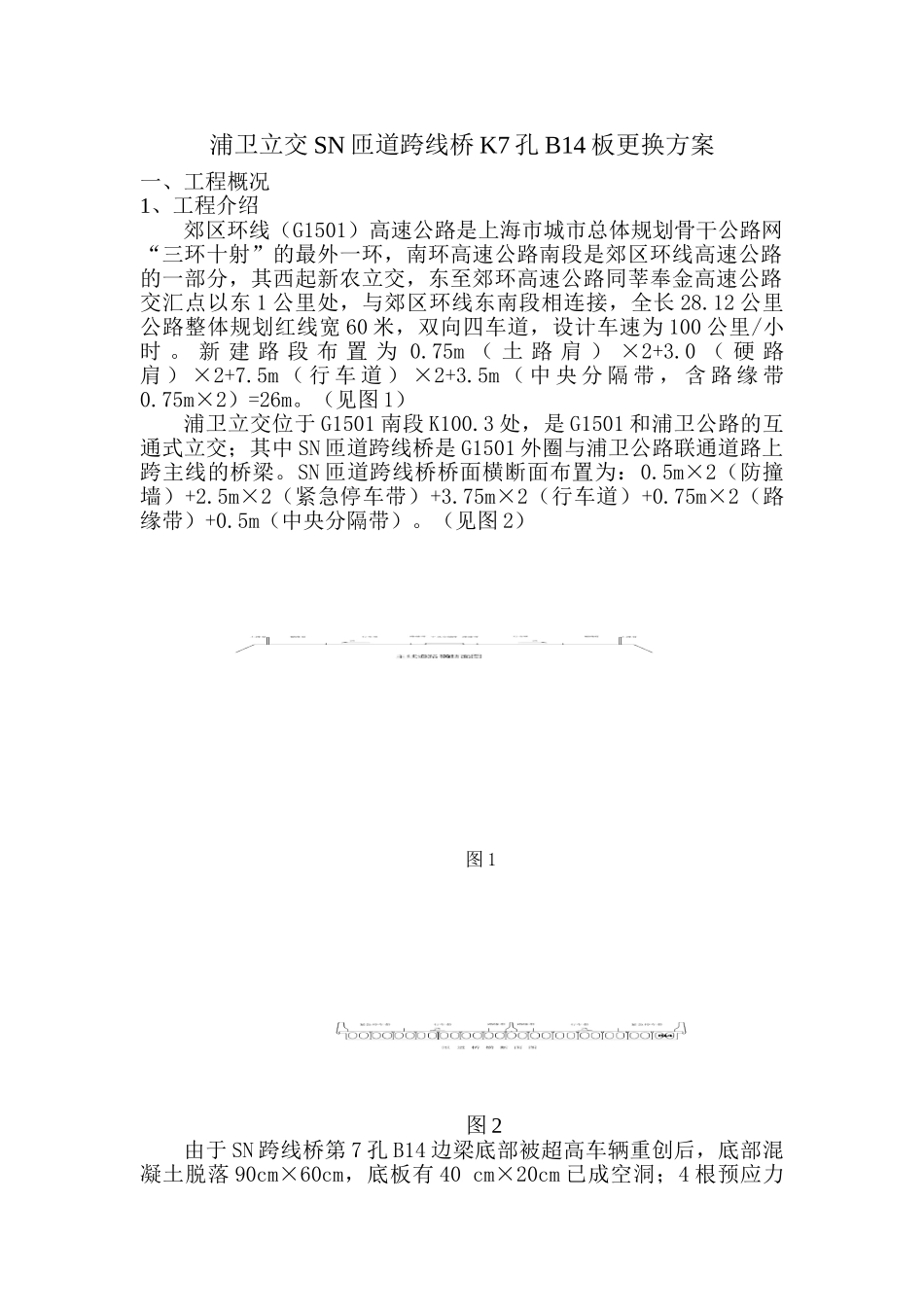

板梁更换方案111_第1页
1/9
板梁更换方案111_第2页
2/9
板梁更换方案111_第3页
3/9
浦卫立交SN匝道跨线桥K7孔B14板更换方案一、工程概况1、工程介绍郊区环线(G1501)高速公路是上海市城市总体规划骨干公路网“三环十射”的最外一环,南环高速公路南段是郊区环线高速公路的一部分,其西起新农立交,东至郊环高速公路同莘奉金高速公路交汇点以东1公里处,与郊区环线东南段相连接,全长28.12公里公路整体规划红线宽60米,双向四车道,设计车速为100公里/小时。新建路段布置为0.75m(土路肩)×2+3.0(硬路肩)×2+7.5m(行车道)×2+3.5m(中央分隔带,含路缘带0.75m×2)=26m。(见图1)浦卫立交位于G1501南段K100.3处,是G1501和浦卫公路的互通式立交;其中SN匝道跨线桥是G1501外圈与浦卫公路联通道路上跨主线的桥梁。SN匝道跨线桥桥面横断面布置为:0.5m×2(防撞墙)+2.5m×2(紧急停车带)+3.75m×2(行车道)+0.75m×2(路缘带)+0.5m(中央分隔带)。(见图2)图1图2由于SN跨线桥第7孔B14边梁底部被超高车辆重创后,底部混凝土脱落90cm×60cm,底板有40cm×20cm已成空洞;4根预应力钢绞线外露,靠边一根已被拉断。故需要对此梁进行更换施工,并对第6,7孔边板底部进行加固。(再附一张其他梁底被撞损图片)2、结构形式第7孔跨径为22米,斜交角度为77度,共有14块预应力板梁组成,板梁形式有900mm×1100mm(7块)和900mm×1000mm(7块)两种。需要更换的板梁编号为B14,其梁高为900mm,梁宽为1100mm。防撞墙高度1.01米,宽度0.5米;桥面系:8cmC50钢钎维混凝土铺装+防水层+8cmAC-13C沥青砼铺装。(见图3)图33、主要工程量统计规格项目数量(片)钢板面积(m2)圬工(方)长度(m)个数(只)钢绞线(kg)钢筋(kg)C20C50沥青砼板梁更换板梁1120.0513.87488.672165.89加固板梁361.14桥面铺装8cmAC-13C沥青砼6.518cmC50钢钎维砼6.21356.84连续缝5.6294.78防撞墙21.1支座R200*42板式支座4200*150*21橡胶块2合计73.140.0520.076.51488.673817.514、施工顺序地面道路临时改道(匝道桥部分封交)—防撞墙的拆除—铺装层、绞缝的拆除—旧板梁吊出—支座更换—梁板位置确定—新板梁安装—绞缝施工—防撞墙施工—桥面层施工—交通开放5、施工计划安排(见附表1)二、交通组织1、地面道路交通改道把G1501高速公路K99.4处和K100.9处活动中央分隔栏打开;用水泥隔离墩将G1501外圈道路临时改成双向单车道通行道路,并在两端做好交通诱导标志和指示标志;用水泥隔离墩将内圈道路两端封闭,并做好警示标志。(见交通组织方案)2、匝道桥部分封交为保障SN匝道出口方向车辆通行,计划在桥面留4.5m宽的通道供车辆通行。隔离墩沿着路面标线摆放,隔离区长度为60米,上游放置诱导、警示标志。(见交通组织方案)3、交通安全措施施工期间封道时间较长,须在现场醒目的地方设置足够的提示和警示标志;为保证夜间的行车安全在临时改道沿线张贴反光膜,安装警示灯;施工期间安排专人现场监管警示标志的正常使用。三、施工方案1、拆除方案防撞墙的拆除在道路封交完成后,将小型镐头机运至桥面施工区域。用镐头机将防撞墙混凝土凿碎,用氧气和乙炔气割混凝土内的钢筋;因场地限制,凿除的混凝土碎块和废钢筋采用人工装车运出;防撞墙只凿除废梁两端外最近的伸缩缝之间部分,凿至板梁顶面;为确保碎块坠落不损坏地面道路,在防撞墙正下方的路面铺设厚层稻草垫;凿除施工时尽量减少对板梁梁体的损坏,以免起吊时板梁断裂。桥面系的拆除防撞墙凿完后,从板梁的一端开始凿除绞缝混凝土,及时清理缝隙内的碎块;为保障B13板梁绞缝预留钢筋的完好,钢筋尽量采用切割机拆除;在板梁两端和中间留少许的连接筋在边梁吊起前再切割;为保障未拆除部位的桥面完好,在桥面绞缝边用切割机预先割一条缝。板梁的拆除因板梁自重有37吨,桥面铺装及面层有11吨,故总的起重量为48吨,现场采用一台80吨的汽车吊来吊出次梁及安装新梁。板梁的吊耳在安装完成时已割除,板梁间隙较小,在板梁两端进来1.5米左右的内侧腹腔顶面和底面钻孔,外侧翼板顶钻孔;吊车停在地面道路上,支好支腿,将大臂转到板梁中心上方,放下大钩;钢丝绳从吊装孔穿出,两端对称挂在吊车大钩上,并系好揽风绳;在起重工的指挥下,吊车大...
