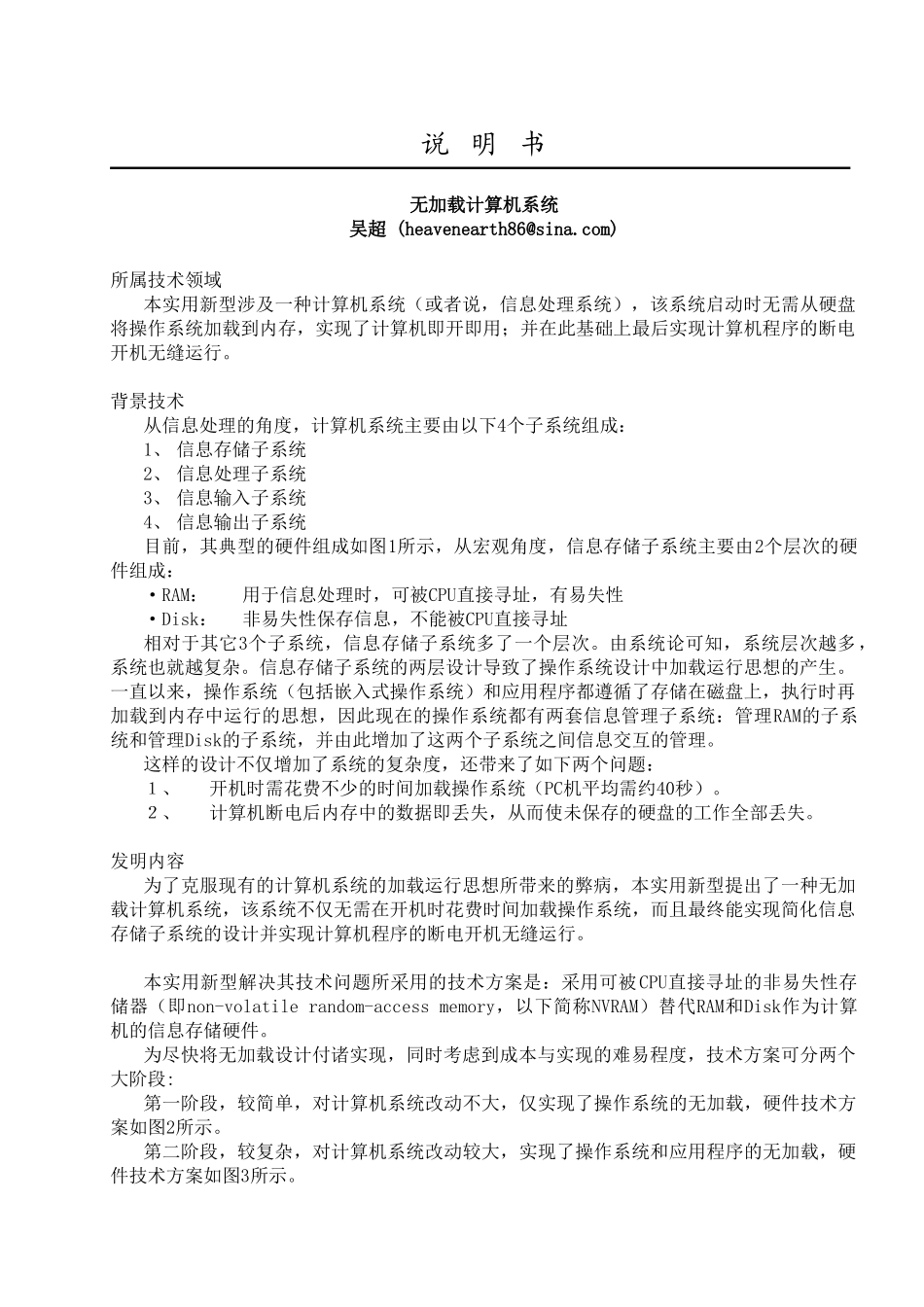

说明书无加载计算机系统吴超(heavenearth86@sina.com)所属技术领域本实用新型涉及一种计算机系统（或者说，信息处理系统），该系统启动时无需从硬盘将操作系统加载到内存，实现了计算机即开即用；并在此基础上最后实现计算机程序的断电开机无缝运行。背景技术从信息处理的角度，计算机系统主要由以下4个子系统组成：1、信息存储子系统2、信息处理子系统3、信息输入子系统4、信息输出子系统目前，其典型的硬件组成如图1所示，从宏观角度，信息存储子系统主要由2个层次的硬件组成：·RAM：用于信息处理时，可被CPU直接寻址，有易失性·Disk：非易失性保存信息，不能被CPU直接寻址相对于其它3个子系统，信息存储子系统多了一个层次。由系统论可知，系统层次越多，系统也就越复杂。信息存储子系统的两层设计导致了操作系统设计中加载运行思想的产生。一直以来，操作系统（包括嵌入式操作系统）和应用程序都遵循了存储在磁盘上，执行时再加载到内存中运行的思想，因此现在的操作系统都有两套信息管理子系统：管理RAM的子系统和管理Disk的子系统，并由此增加了这两个子系统之间信息交互的管理。这样的设计不仅增加了系统的复杂度，还带来了如下两个问题：１、开机时需花费不少的时间加载操作系统（PC机平均需约40秒）。２、计算机断电后内存中的数据即丢失，从而使未保存的硬盘的工作全部丢失。发明内容为了克服现有的计算机系统的加载运行思想所带来的弊病，本实用新型提出了一种无加载计算机系统，该系统不仅无需在开机时花费时间加载操作系统，而且最终能实现简化信息存储子系统的设计并实现计算机程序的断电开机无缝运行。本实用新型解决其技术问题所采用的技术方案是：采用可被CPU直接寻址的非易失性存储器（即non-volatilerandom-accessmemory，以下简称NVRAM）替代RAM和Disk作为计算机的信息存储硬件。为尽快将无加载设计付诸实现，同时考虑到成本与实现的难易程度，技术方案可分两个大阶段:第一阶段，较简单，对计算机系统改动不大，仅实现了操作系统的无加载，硬件技术方案如图2所示。第二阶段，较复杂，对计算机系统改动较大，实现了操作系统和应用程序的无加载，硬件技术方案如图3所示。本实用新型的有益效果是，实现了计算机系统的即开即用，无需等待开机加载操作系统（这一点在军事领域的应用尤其重要），不仅增强了用户体验还减少了开机的能耗；完成第二阶段的技术方案后，还实现了应用程序的断电开机无缝运行，可在工作间隙直接关闭计算机，之后可开机继续之前的工作，节约了目前计算机待机的能耗。附图说明图1是目前计算机系统的典型硬件组成。开机时，BIOS在完成硬件检测和资源分配后，将硬盘MBR（MasterBootRecord）中的引导程序加载到主存，然后将控制权交给引导程序，接着引导程序将操作系统从硬盘加载到主存，然后转到操作系统的入口开始执行，至此完成了操作系统的加载启动；嵌入式系统中通常没有BIOS，操作系统的引导加载由Bootloader程序完成。运行程序时由操作系统从Disk中将程序加载到RAM中运行。图2是第一阶段硬件组成。基本保留现有计算机硬件体系，仅将目前（如图1所示）的BIOSROM替换为容量足够大的NVRAM，剪裁一个现有的操作系统并改变其工作方式，将其内核按系统就绪的状态驻留在其中，从而系统计算机系统的即开即用。图3是第二阶段硬件组成。用NVRAM替换现有计算机的BIOSROM、RAM和Disk，并按①无加载运行②断电开机无缝运行这两条主要思路开发相应的操作系统（可先试验一个无操作系统的循环轮转方式，以验证无缝运行），实现完全的无加载计算机系统，此时不仅硬件的改动较大，软件的改动更大可先做出样机，当NVRAM的硬件技术得到发展，其成本足够低，再推广使用。图4是第一阶段硬件组成的一个示例。具体实施方式目前市场上满足要求的NVRAM主要有:NOR型闪存、FRAM、nvSRAM、BBSRAM、MagnetoresistiveRAM、EPROM等，其中前三者更符合系统需求，他们的性能对比如下表所示：NorFlashFRAMnvSRAM数据保存时间（年）201020一次读/写时间(最快)（ns)读：12000；写180000/32字节5515～45读写次数大于100万次无限无限组建系统时，可综合考虑成本与性能，从三者中...
