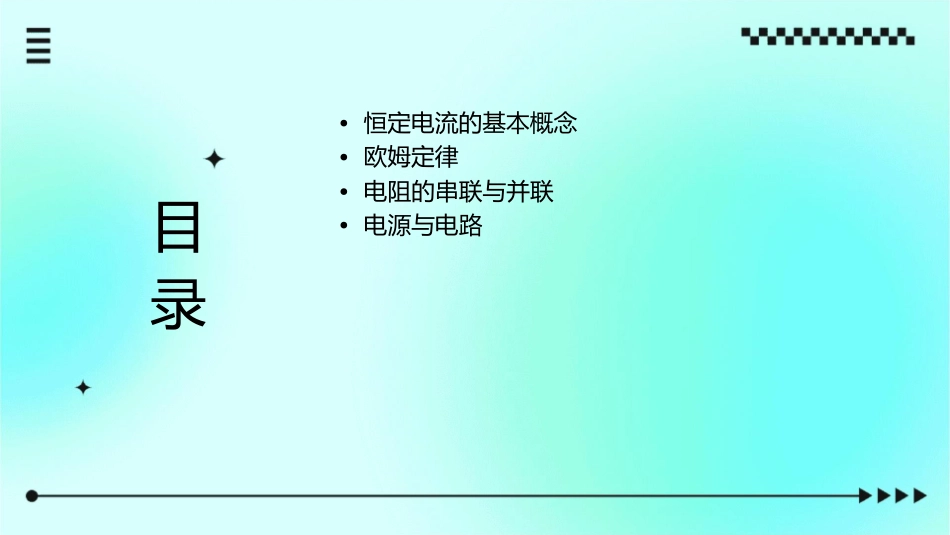

ONEKEEPVIEW恒定电流复习课件•恒定电流的基本概念•欧姆定律•电阻的串联与并联•电源与电路目录01PART恒定电流的基本概念恒定电流的定义物理意义当电路中的电荷流动速率保持恒定时，称电路中有恒定电流。定义恒定电流是指电流强度不随时间而变化的电流。重要性在电路分析和设计中，恒定电流是一个重要概念，因为大多数电子设备都要求在恒定电流条件下工作。电流的强度010203定义计算公式测量电流强度是指单位时间内通过导体截面的电荷量，用I表示，单位是安培(A)。I=Q/t，其中Q为通过导体截面的电荷量，t为时间。电流强度可以使用电流表进行测量，电流表应串联在电路中。电流的方向定义01电流的方向规定为正电荷运动的方向。注意事项02在实际情况中，电子带有负电荷，因此电子流动的方向与电流方向相反。重要性03在电路分析中，正确理解电流的方向是判断电路元件工作状态的关键。例如，在判断电阻、电容、电感等元件的电压和电流关系时，需要明确电流的方向。02PART欧姆定律欧姆定律的表述电流电压关系在一段线性电阻中，电流的大小与电阻两端的电压成正比。电阻的定义电阻是电压与电流的比值，即R=U/I，单位通常为欧姆（Ω）。线性电阻与非线性电阻线性电阻电阻值保持恒定的电阻，即电压与电流成正比，符合欧姆定律。非线性电阻电阻值随电压或电流的变化而改变的电阻，不符合欧姆定律。欧姆定律的应用电路设计：利用欧姆定律可以计算电路中的电流、电压和电阻，从而设计合理的电路。故障诊断：当电路出现故障时，通过测量电阻两端的电压和电流，可以利用欧姆定律判断是否为电阻故障。能源管理：在能源系统中，通过欧姆定律可以实现对电能的有效管理和优化，提高能源利用效率。请注意，本复习课件仅提供了欧姆定律的基础内容。在实际学习和应用中，还需要结合实验、习题等多种方式加深对这一部分内容的理解。03PART电阻的串联与并联电阻的串联定义特性计算方法电阻串联是指将多个电阻按照一定顺序连接在一起，形成一个电路元件的过程。在串联电路中，电流是相同的，而每个电阻上的电压降是不同的，总电压等于各个电阻上的电压降之和。串联电路的总电阻等于各个电阻的阻值之和，即$R_{总}=R_1+R_2+...+R_n$。电阻的并联定义特性计算方法电阻并联是指将多个电阻同时连接在两个节点之间，形成一个电路元件的过程。在并联电路中，每个电阻上的电压是相同的，而电流是不同的，总电流等于各个电阻上的电流之和。并联电路的总电阻的倒数等于各个电阻的倒数之和，即$\frac{1}{R_{总}}=\frac{1}{R_1}+\frac{1}{R_2}+...+\frac{1}{R_n}$。复杂电路的电阻计算要点一要点二定义计算方法复杂电路是指包含多个电阻、电源等元件的电路，其电阻计算相对较为复杂。对于复杂电路，可以使用电路分析的基本方法，如基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL），结合电阻的串联和并联计算规则，逐步计算出电路的总电阻、总电流和各个元件上的电压、电流等参数。同时，在实际计算中，可以使用电路仿真软件等工具进行辅助计算和分析，提高计算效率和准确性。04PART电源与电路电源的内阻与开路电压内阻定义电源内部的等效电阻，表示电源内部的电能损耗。开路电压电源在开路状态下的输出电压，等于电源电动势。电源输出特性内阻越小，电源输出电压越稳定，且输出电压随负载电阻的增大而增大。闭合电路的欧姆定律定律表述在闭合电路中，电流与电阻的关系满足欧姆定律，即电流等于电压除以电阻。电阻组成包括电源内阻和负载电阻。电流分配根据电阻的大小，电流在电路中进行分配，电阻越小，通过的电流越大。电源的功率与效率功率定义010203电源的功率是指电源输出的电能与时间的比值，表示电源的能量转换速率。效率定义电源的效率是指电源输出功率与输入功率的比值，表示电源的能量转换效率。效率与内阻关系电源内阻越小，效率越高，因为内阻越小，电源内部损耗的能量越少，输出功率越大。ENDKEEPVIEWTHANKS感谢观看
