气相色谱质谱联用仪详解课件VIP免费

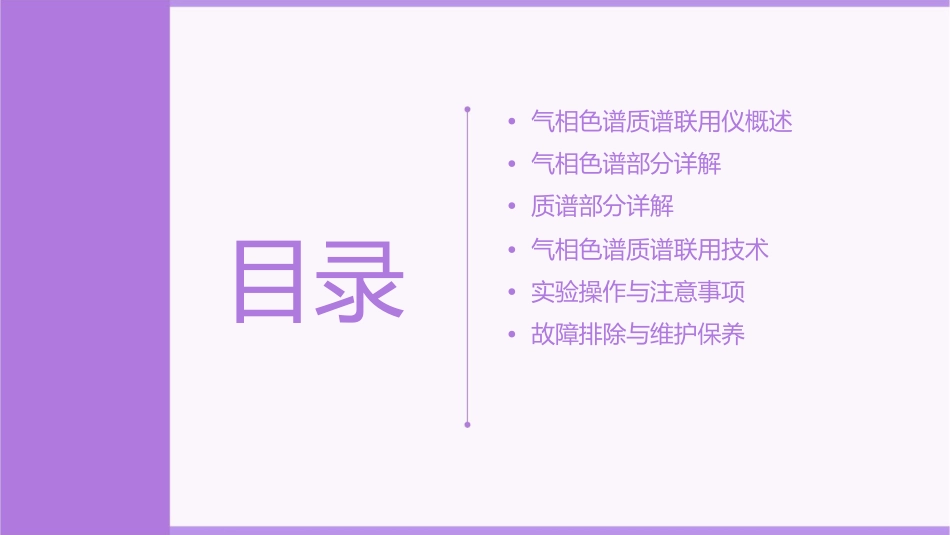

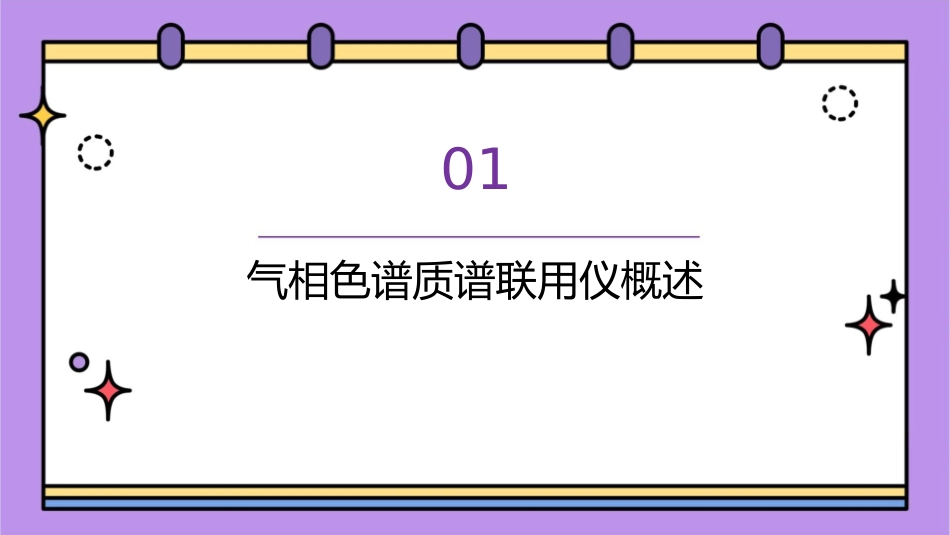

气相色谱质谱联用仪详解课件•气相色谱质谱联用仪概述•气相色谱部分详解•质谱部分详解•气相色谱质谱联用技术•实验操作与注意事项•故障排除与维护保养目录01气相色谱质谱联用仪概述定义与原理定义气相色谱质谱联用仪（GC-MS）是一种将气相色谱（GC）和质谱（MS）技术相结合的仪器，具有高效分离和准确鉴定的特点。原理GC-MS通过气相色谱柱将混合物中的各组分分离，然后通过质谱检测器对分离后的组分进行定性和定量分析。GC-MS结合了GC的高分离效能和MS的高鉴别能力，实现了对复杂混合物的高效、准确分析。发展历程及现状发展历程自20世纪50年代GC-MS技术问世以来，经过数十年的发展，GC-MS在仪器结构、分析方法、应用领域等方面取得了显著进展。随着技术的不断创新，GC-MS已成为现代分析化学领域的重要工具之一。现状目前，GC-MS技术已广泛应用于环境监测、食品安全、药物分析、石油化工等领域。随着仪器性能的不断提升和分析方法的完善，GC-MS在更多领域展现出了广阔的应用前景。应用领域与前景展望030102药物分析04环境监测食品安全石油化工GC-MS可用于药物成分分析、质量控制、代谢研究等，为新药研发和临床用药提供支持。GC-MS可用于检测空气、水体、土壤等环境中的污染物，为环境保护和治理提供有力支持。GC-MS可用于检测食品中的农药残留、添加剂、有毒有害物质等，保障食品安全和消费者健康。GC-MS可用于石油产品分析、工艺过程监控、催化剂研究等，为石油化工行业的生产和发展提供技术支持。随着科学技术的不断进步，GC-MS技术将在更多领域得到应用和发展。02气相色谱部分详解气相色谱分离原理固定相与移动相固定相通常为涂层或填充物，移动相为载气（如氦气、氮气等）。分离原理利用不同物质在固定相和移动相之间的分配平衡差异，实现对混合物的分离。分离过程待测样品在进样口被气化后，由载气带入色谱柱，各组分在固定相和移动相之间反复分配，实现分离。色谱柱类型与选择填充柱01由固体颗粒填充而成，具有较高的柱效和较低的成本，但重现性较差。毛细管柱0203内壁涂层固定相，具有高效、高分辨率和高灵敏度等特点，重现性好，但成本较高。选择依据根据待测组分性质、分离要求和分析条件等因素选择合适的色谱柱。检测器类型及性能比较01020304火焰离子化检测器（FID）电子捕获检测器（ECD）质谱检测器热导检测器（TCD）对有机物具有较高的灵敏度，线性范围宽，重现性好，是气相色谱最常用的检测器之一。对所有物质均有响应，适用于无机气体和有机物的检测，但灵敏度相对较低。对电负性物质具有较高的灵敏度，如卤代烃、农药等，但易受氧气和水蒸气干扰。具有高分辨率、高灵敏度和能够提供结构信息等特点，是气相色谱质谱联用仪的核心部件。03质谱部分详解质谱分析原理质谱分析的定义通过测量离子质荷比（m/z）来鉴定化合物和确定其相对分子质量的方法。质谱分析的过程样品分子在离子源中发生电离，生成离子，离子经过质量分析器分离后，被检测器检测并记录下离子的信号强度，形成质谱图。质谱仪器结构组成进样系统质量分析器将待测样品引入离子源，常用进样方式包括直接进样、气相色谱-质谱联用等。根据离子的质荷比进行分离，常见的有四级杆质量分析器、飞行时间质量分析器等。离子源检测器使样品分子发生电离，生成离子。常见的离子源有电子轰击离子源（EI）、化学电离源（CI）等。检测并记录离子的信号强度，常见的有电子倍增器、光电离检测器等。质谱图谱解析方法质谱图的基本构成质谱图通常由横坐标（质荷比m/z）、纵坐标（相对丰度）和基线构成，不同质荷比的离子在图中形成不同的峰。质谱图的解析步骤首先识别分子离子峰（M+），确定化合物的相对分子质量；然后寻找主要碎片离子峰，推测化合物的结构信息；最后通过比较标准图谱或数据库进行确证。04气相色谱质谱联用技术联用接口技术接口作用将气相色谱仪和质谱仪连接起来，实现色谱分离和质谱检测的联用。接口类型常见的接口类型有直接耦合、毛细管接口和喷射接口等。接口选择接口的选择应根据实际需要进行选择，以保证色谱分离效果和质谱检测精度。数据采集与处理系统数据采集通过数据采集系统，将色谱分...
