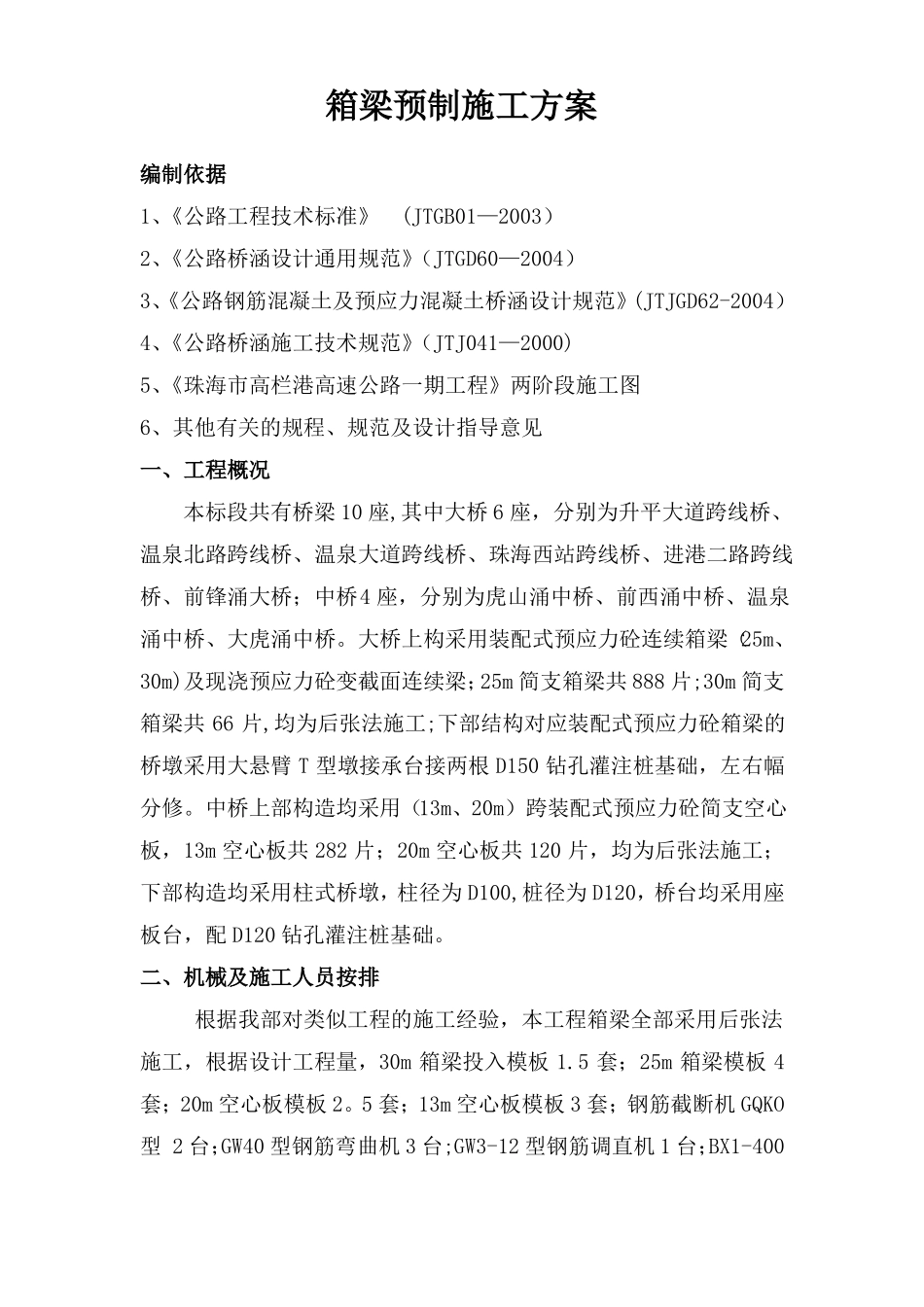

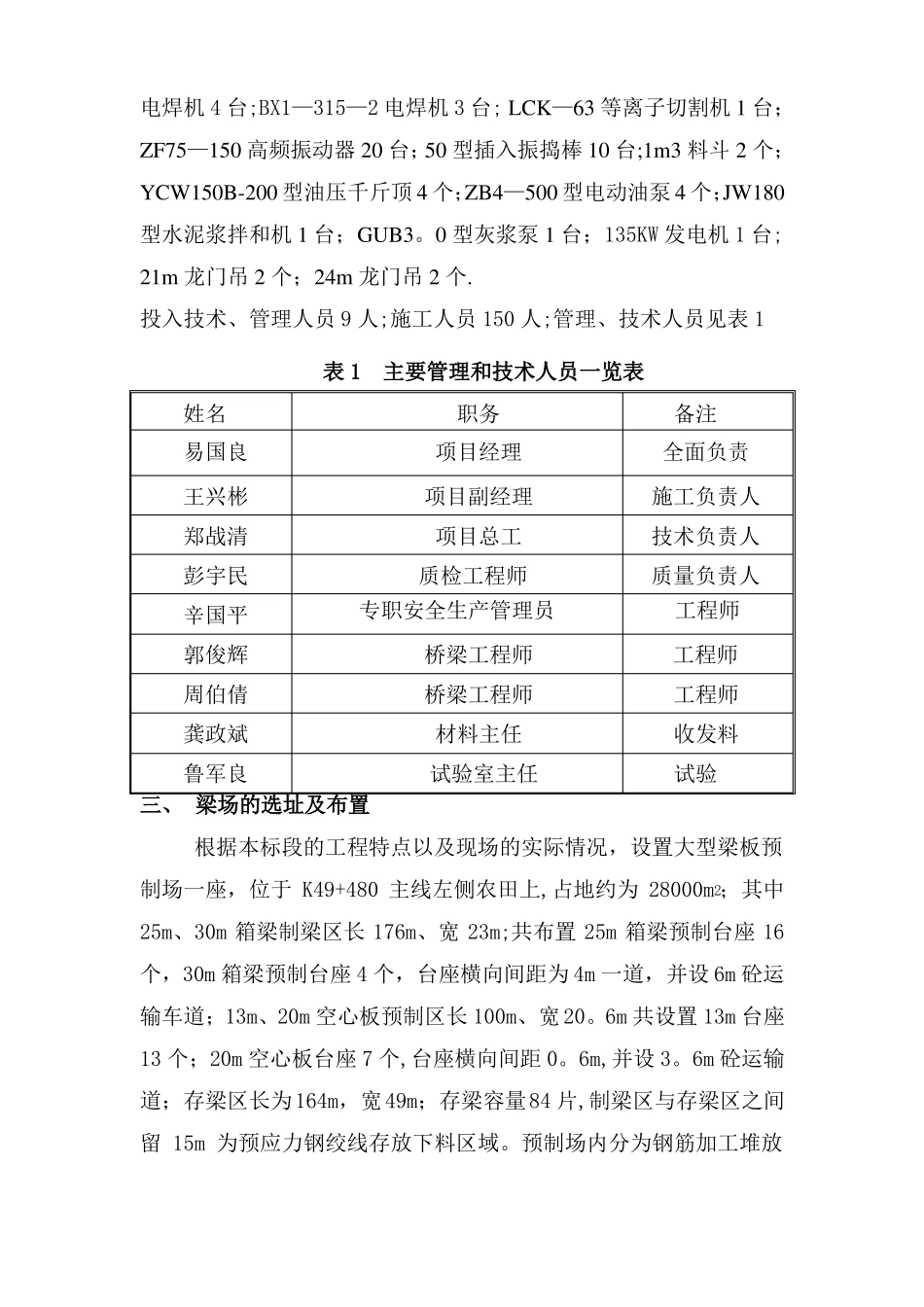

箱梁预制施工方案编制依据1、《公路工程技术标准》(JTGB01—2003）2、《公路桥涵设计通用规范》（JTGD60—2004）3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTJGD62-2004）4、《公路桥涵施工技术规范》（JTJ041—2000)5、《珠海市高栏港高速公路一期工程》两阶段施工图6、其他有关的规程、规范及设计指导意见一、工程概况本标段共有桥梁10座,其中大桥6座，分别为升平大道跨线桥、温泉北路跨线桥、温泉大道跨线桥、珠海西站跨线桥、进港二路跨线桥、前锋涌大桥；中桥4座，分别为虎山涌中桥、前西涌中桥、温泉涌中桥、大虎涌中桥。大桥上构采用装配式预应力砼连续箱梁（25m、30m)及现浇预应力砼变截面连续梁；25m简支箱梁共888片;30m简支箱梁共66片,均为后张法施工;下部结构对应装配式预应力砼箱梁的桥墩采用大悬臂T型墩接承台接两根D150钻孔灌注桩基础，左右幅分修。中桥上部构造均采用（13m、20m）跨装配式预应力砼简支空心板，13m空心板共282片；20m空心板共120片，均为后张法施工；下部构造均采用柱式桥墩，柱径为D100,桩径为D120，桥台均采用座板台，配D120钻孔灌注桩基础。二、机械及施工人员按排根据我部对类似工程的施工经验，本工程箱梁全部采用后张法施工，根据设计工程量，30m箱梁投入模板1.5套；25m箱梁模板4套；20m空心板模板2。5套；13m空心板模板3套；钢筋截断机GQKO型2台；GW40型钢筋弯曲机3台;GW3-12型钢筋调直机1台；BX1-400电焊机4台;BX1—315—2电焊机3台;LCK—63等离子切割机1台；ZF75—150高频振动器20台；50型插入振捣棒10台;1m3料斗2个；YCW150B-200型油压千斤顶4个；ZB4—500型电动油泵4个；JW180型水泥浆拌和机1台；GUB3。0型灰浆泵1台；135KW发电机1台;21m龙门吊2个；24m龙门吊2个.投入技术、管理人员9人;施工人员150人;管理、技术人员见表1表1主要管理和技术人员一览表姓名易国良王兴彬郑战清彭宇民辛国平郭俊辉周伯倩龚政斌鲁军良三、梁场的选址及布置职务项目经理项目副经理项目总工质检工程师专职安全生产管理员桥梁工程师桥梁工程师材料主任试验室主任备注全面负责施工负责人技术负责人质量负责人工程师工程师工程师收发料试验根据本标段的工程特点以及现场的实际情况，设置大型梁板预制场一座，位于K49+480主线左侧农田上,占地约为28000m2；其中25m、30m箱梁制梁区长176m、宽23m;共布置25m箱梁预制台座16个，30m箱梁预制台座4个，台座横向间距为4m一道，并设6m砼运输车道；13m、20m空心板预制区长100m、宽20。6m共设置13m台座13个；20m空心板台座7个,台座横向间距0。6m,并设3。6m砼运输道；存梁区长为164m，宽49m；存梁容量84片,制梁区与存梁区之间留15m为预应力钢绞线存放下料区域。预制场内分为钢筋加工堆放区、钢绞线加工区、模板加工区、制梁区、存梁区、存梁预留区和装车区。制梁区、存梁区、存梁预留区和装车区设在龙门吊跨内,待箱梁张拉、压浆完成后，然后吊入存梁区或装车运出.制梁区设21m龙门吊两台和24m龙门吊一台，其中小门吊供吊模板和浇注砼使用，大门吊用于移梁和装车。四、施工总体部署及施工计划1、总体安排根据本标段对箱梁预制的施工经验，以及所需预制梁板的数量.为了配合梁板的预制，场地内集中配置大型龙门吊两台和小型龙门吊一台,梁板砼的生产由搅拌站统一供料，砼采用砼运输车运至现场由龙门吊起吊砼料斗进行下料。箱梁模板的支立、拆除均由两台龙门吊来完成。待张拉注浆完成后在有龙门吊运往存梁区。2、施工进度根据我部对后张法预制箱梁的施工经验，考虑到天气原因，现按排每天完成3片梁,总体施工进度安排为2010年1月8日—2011年2月28日。五、施工方案和施工工艺控制1、施工方案整平场地，浇注混凝土台座，模板采用定型钢模板,混凝土在拌和站集中生产，砼运输车运输,龙门吊配合浇注。2、后张法预应力钢筋砼箱梁的预制施工工艺（1）准备工作施工前，按技术规范要求对设计文件、图纸、施工现场进行详细核查，编写作业指导书、进行技术交底，合理安排施工进度计划。根据施工进度,准备充足合格的各种原材料，加强对周转性材料的调配工作，同时根据进度要求合理调配各种机具，在使用前对设备进行调试,确保机械性能良好...
