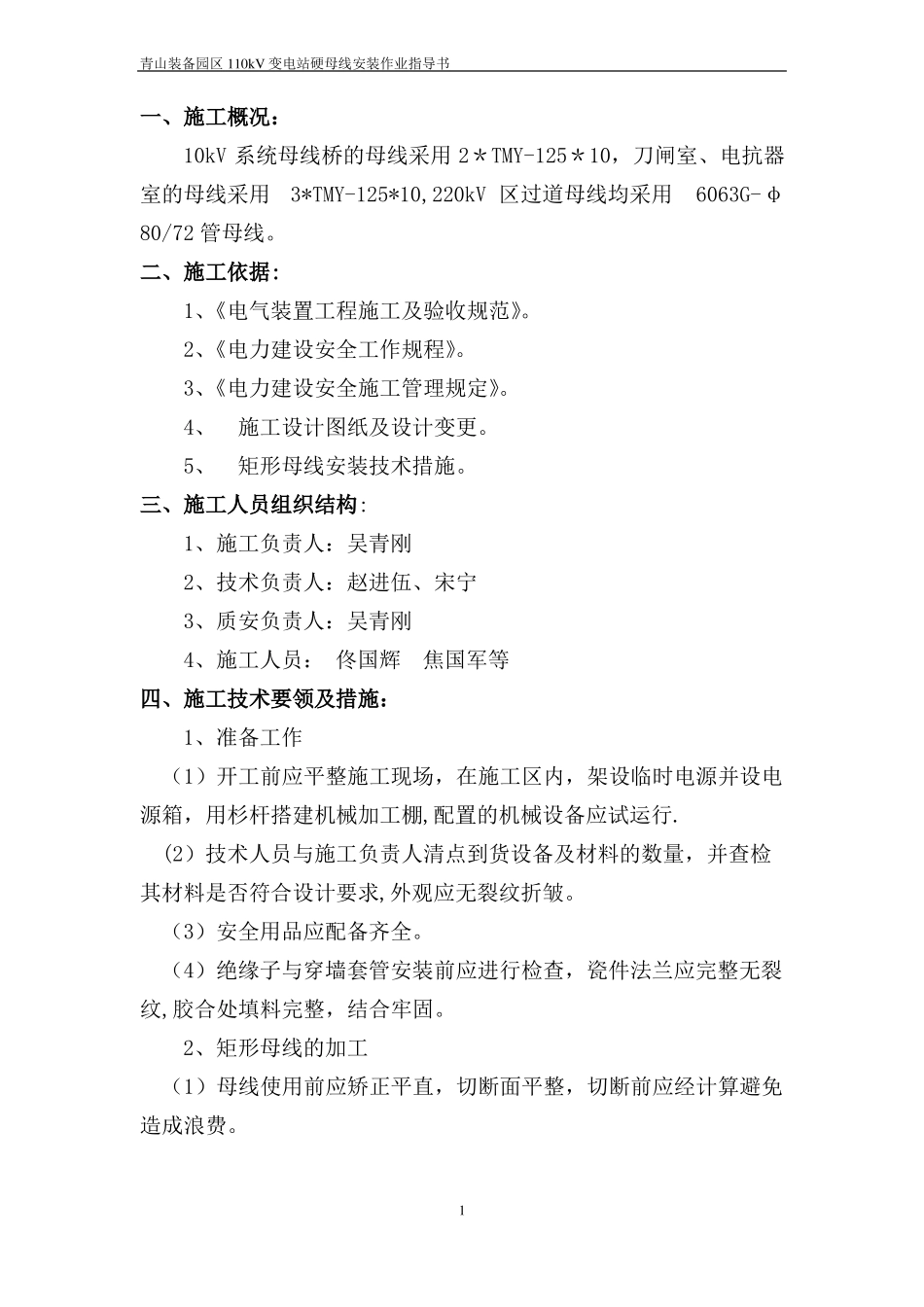

青山装备园区110kV变电站硬母线安装作业指导书一、施工概况：10kV系统母线桥的母线采用2＊TMY-125＊10，刀闸室、电抗器室的母线采用3*TMY-125*10,220kV区过道母线均采用6063G-φ80/72管母线。二、施工依据:1、《电气装置工程施工及验收规范》。2、《电力建设安全工作规程》。3、《电力建设安全施工管理规定》。4、施工设计图纸及设计变更。5、矩形母线安装技术措施。三、施工人员组织结构:1、施工负责人：吴青刚2、技术负责人：赵进伍、宋宁3、质安负责人：吴青刚4、施工人员：佟国辉焦国军等四、施工技术要领及措施：1、准备工作（1）开工前应平整施工现场，在施工区内，架设临时电源并设电源箱，用杉杆搭建机械加工棚,配置的机械设备应试运行.(2）技术人员与施工负责人清点到货设备及材料的数量，并查检其材料是否符合设计要求,外观应无裂纹折皱。（3）安全用品应配备齐全。（4）绝缘子与穿墙套管安装前应进行检查，瓷件法兰应完整无裂纹,胶合处填料完整，结合牢固。2、矩形母线的加工（1）母线使用前应矫正平直，切断面平整，切断前应经计算避免造成浪费。1青山装备园区110kV变电站硬母线安装作业指导书(2）安装在同一平面的绝缘子高度应一致，横向或纵向排列的,其绝缘子中心应在同一直线上.（3）母线绝缘子底座应打磨干净，刷银粉漆。（4）绝缘子基础螺丝应留出接地扁钢的长度，绝缘子与扁钢接触面应打磨光滑,并涂以导电膏，刷黄绿相间的接地标志,每格长50mm,总长度为300mm.(5）母线开始弯曲处距离最近绝缘子的母线支持夹板边缘不应大于0。25L，但不得小于50mm。(6）母线开始弯曲处距离连接位置不应小于50mm。(7)矩形母线应减少直角弯曲，弯曲处不得有裂纹及显著的折皱,母线的最小弯曲半径应符合下表。母线最小弯曲半径弯曲方式矩形平弯母线母线断面尺寸50×5及其以下125×10及其以下最小弯曲半径（mm）铜2a2a立弯50×5及其以下125×10及其以下1b1.5b(a为母线厚度，b为母线宽度）（8）多片母线的弯曲度应整齐一致。（9）矩形母线采用螺栓固定搭接时，连接处距支柱绝缘子的支持夹板边缘不应小于50mm；上片母线端头与下片母线平弯开始处的距离不应小于50mm。（10）母线扭转90°时，其扭转部分的长度应为母线宽度的2.5~51.5b2b0.5b1b铝2a2.5a钢2a2a2青山装备园区110kV变电站硬母线安装作业指导书倍。（11）矩形母线应无凹凸,光滑，无毛刺。（12）母线与母线、母线与设备连接时,其搭接面的处理应符合下列规定：铜与铝在干燥的室内,铜导体应搪锡,室外或空气相对湿度接近100％的室内，应采用铜铝过渡板，铜端应搪锡；铝与铝直接连接.3、矩形母线安装（1)母线接触面应平整无氧化膜，并涂以均匀的电力复合脂。（2）母线平置时，贯穿螺栓应由于下往上穿，其余情况下，螺母应置于维护侧,螺栓长度宜露出螺母3～5扣.（3）贯穿螺栓连接的母线两外侧均应有平垫圈，相邻螺栓垫圈应有3mm以上的净距，螺母侧应装有弹簧垫圈或锁紧螺母。（4）螺栓受力应均匀,不应使电器的接线端子受到额外应力。（5）母线的接触面应连接紧密，连接螺栓应用力矩扳手紧固，其紧固力矩值符合下表：螺栓规格（mm）M8M10M12M14M16M18M20M24力矩值（N.m）8.8～10.817。7~22。631。4～39.251.0～60.878.5~98.198.0～127.4156.9~196。2274.6～343。2（6）母线固定金具与支柱绝缘子间的固定应平整牢固，不应使其所支持的母线受到额外应力。（7）母线平置时,金具压板与母线应有1~1。5mm间隙，立置时，上部压板应与母线保持1.5~2mm间隙。3青山装备园区110kV变电站硬母线安装作业指导书（8）电抗器前绝缘子间距不大于1400mm，间隔垫间距不大于300mm，电抗器后绝缘子间距不大于1400mm，间隔垫间距不大于500mm。(9）刷漆应均匀，无起层、皱皮等缺陷，并应整齐一致。（10)上、下布置的交流母线，由上到下排列为A、B、C相，水平布置的交流母线，由盘后向盘面排列为A、B、C相，引下线的交流母线由左至右排列为A、B、C相.（11)封闭母线的支座安装必须牢固，母线应按分段图、相序编号、方向向标志正确放置每相外壳的纵向间隙应分配均匀。（12）封闭母线与外壳间应同心，其误差不得超过5mm,段与段连接时，两相邻段母线及外壳应对准，连...
