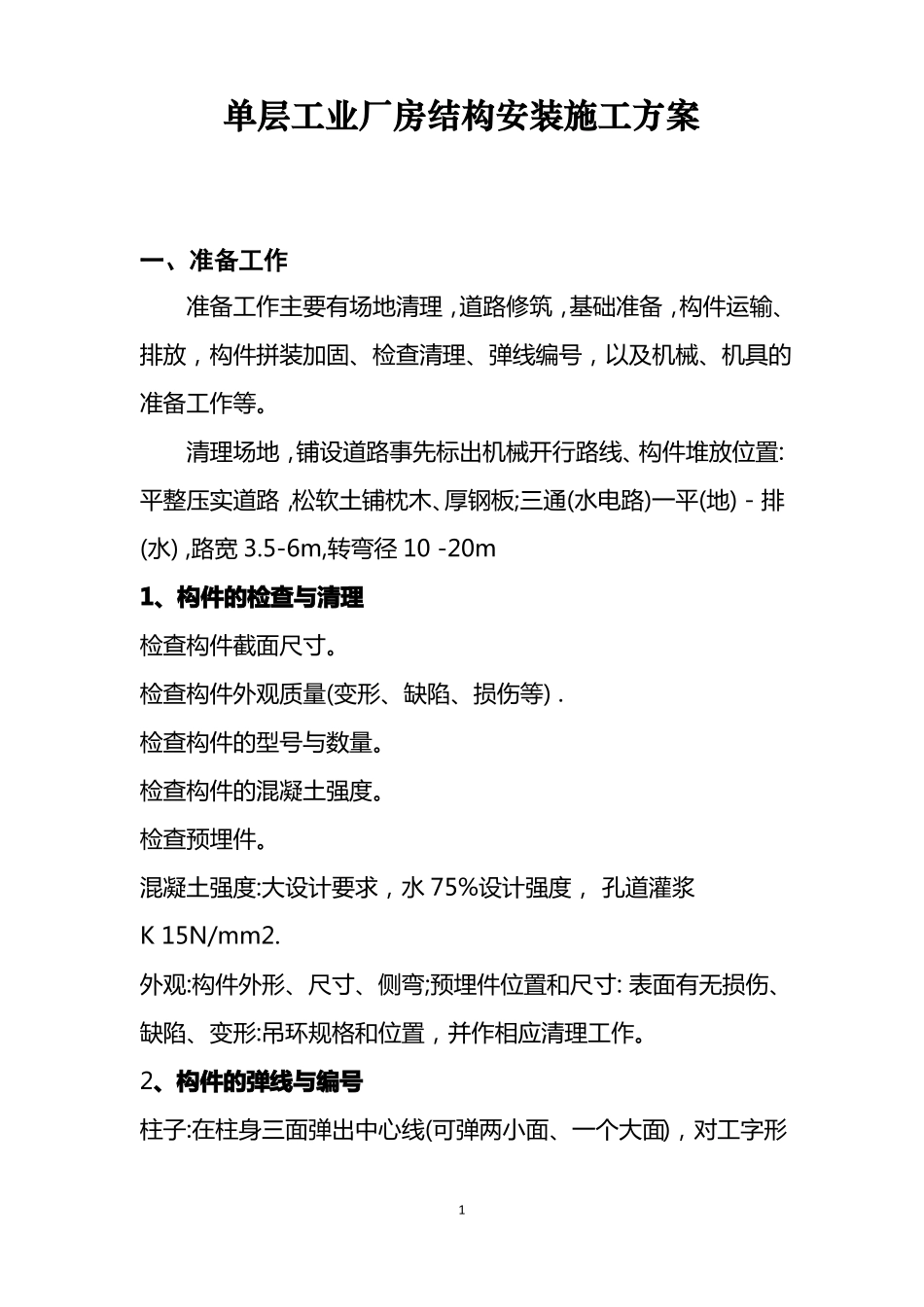

单层工业厂房结构安装施工方案一、准备工作准备工作主要有场地清理，道路修筑，基础准备，构件运输、排放，构件拼装加固、检查清理、弹线编号，以及机械、机具的准备工作等。清理场地，铺设道路事先标出机械开行路线、构件堆放位置:平整压实道路，松软土铺枕木、厚钢板;三通(水电路)一平(地)-排(水),路宽3.5-6m,转弯径10-20m1、构件的检查与清理检查构件截面尺寸。检查构件外观质量(变形、缺陷、损伤等).检查构件的型号与数量。检查构件的混凝土强度。检查预埋件。混凝土强度:大设计要求，水75%设计强度，孔道灌浆K15N/mm2.外观:构件外形、尺寸、侧弯;预埋件位置和尺寸:表面有无损伤、缺陷、变形:吊环规格和位置，并作相应清理工作。2、构件的弹线与编号柱子:在柱身三面弹出中心线(可弹两小面、一个大面)，对工字形1柱除在矩形截面部分弹出中心线外，为便于观察及避免视差，还需要在翼缘部分弹一条与中心线平行的线。屋架:屋架上弦顶面上应弹出几何中心线，并将中心线延至屋架两端下部，再从跨度中央向两端分别弹出天窗架、屋面板的安装定位线。吊车梁:在吊车梁的两端及项面弹出安装中心线。总结:安装中心线、准线(柱五线,屋架三线,吊车梁二线);按图在统一位置编号，并注明位置方向。柱子弹线示意图:1-基础顶面线;2-地坪标高线:3-柱子中心线;4-吊车梁对位线;5-柱顶中心线23、混凝土杯形基础的准备工作先检查杯口的尺寸，再在基础顶面弹出十字交叉的安装中心线，用红油漆画上三角形标志。为保证柱子安装之后牛腿面的标高符合设计要求，调整方法是先测出杯底实际标高(小柱测中间一点，大柱测四个角点)并求出牛腿面标高与杯底实际标高的差值A，再量出柱子牛腿面至柱脚的实际长度B,两者相减便可得出杯底标高调整值C(C=A-B)，然后根据得出的杯底标高调整值用水泥砂浆或细石混凝土抹平至所需标高。杯底标高调整后要加以保护。4、构件运输-些质量不大而数量较多的定型构件，如屋面板、连系梁、轻型3吊车梁等,宜在预制厂预制，用汽车将构件运至施工现场。起吊运输时，必须保证构件的强度符合要求，吊点位置符合设计规定:构件支垫的位置要正确，数量要适当,每一构件的支垫数量一般不超过2个支承处，且上下层支垫应在同一垂线上。运输过程中，要确保构件不倾倒、不损坏、不变形。构件的运输顺序、堆放位置应按施工组织设计的要求和规定进行，以免增加构件的二次搬运。二、构件的吊装工艺①柱子的布置1、柱的吊装①柱的绑扎用活络式卡环。为避免吊装柱时吊索磨损柱表面，要在吊索与构件之间垫麻袋或木板等。柱的绑扎采用直吊绑扎法，吊索分别在柱子两侧，通过横吊梁与吊钩相连。②柱的起吊旋转法吊升柱时，起重机边收勾边回转，使柱子绕着柱脚旋转呈直立状态，然后吊离地面，略转起重臂，将柱放入基础杯口。柱的预制和堆放时的平面布置应做到:柱脚靠近基础，柱的绑扎点、柱脚中心和基础中心三点同在以起重机停机点为圆心，以停机点到绑扎点的距离(吊升柱子时的起重半径)为半径的圆弧上。③柱的对位和临时固定柱脚插入杯口后，并不立即降入杯底，而是停在杯底30-50mm4处进行对位。对位方法是用8块木楔或钢楔从柱的四周放入杯口，每边放两块，用撬棍拨动柱脚或通过起重机操作，使柱的吊装准线对准杯口上的定位轴线，并保持柱的垂直。对位后，放松吊钩，柱沉至杯底，再复合吊装准线的对准情况后，对称地打紧楔块，将柱临时固定，然后起重机脱钩，拆除绑扎锁具。④柱的校正柱垂直度的检查，用两台经纬仪从柱的相邻两边检查柱吊装准线的垂直度。其允许偏差值:柱高H>10m，为(1/1000)H，且不大于20mm。柱的垂直度校正方法:当柱的垂直偏差较小时，可用打紧或放松楔块的方法或用钢钎来纠正:偏差较大时，可用螺旋千斤顶斜顶或平顶、钢管支撑斜顶等方法纠正。⑤柱的固定柱子校正完成后，应立即进行最后固定。最后固定方法是在柱脚与基础杯口石混凝土的浇筑分两次进行:第一次，浇筑到楔块底部:第二次，在第一次浇筑的混凝土强度达到25%设计强度标准值后，拔出楔块，将杯口内灌满细石混凝土。2、吊车梁的吊装吊车梁的吊装，应在柱子杯口进行第次浇筑的细石混凝土强度达到设计强度75%以后进行。①吊车梁的绑...
