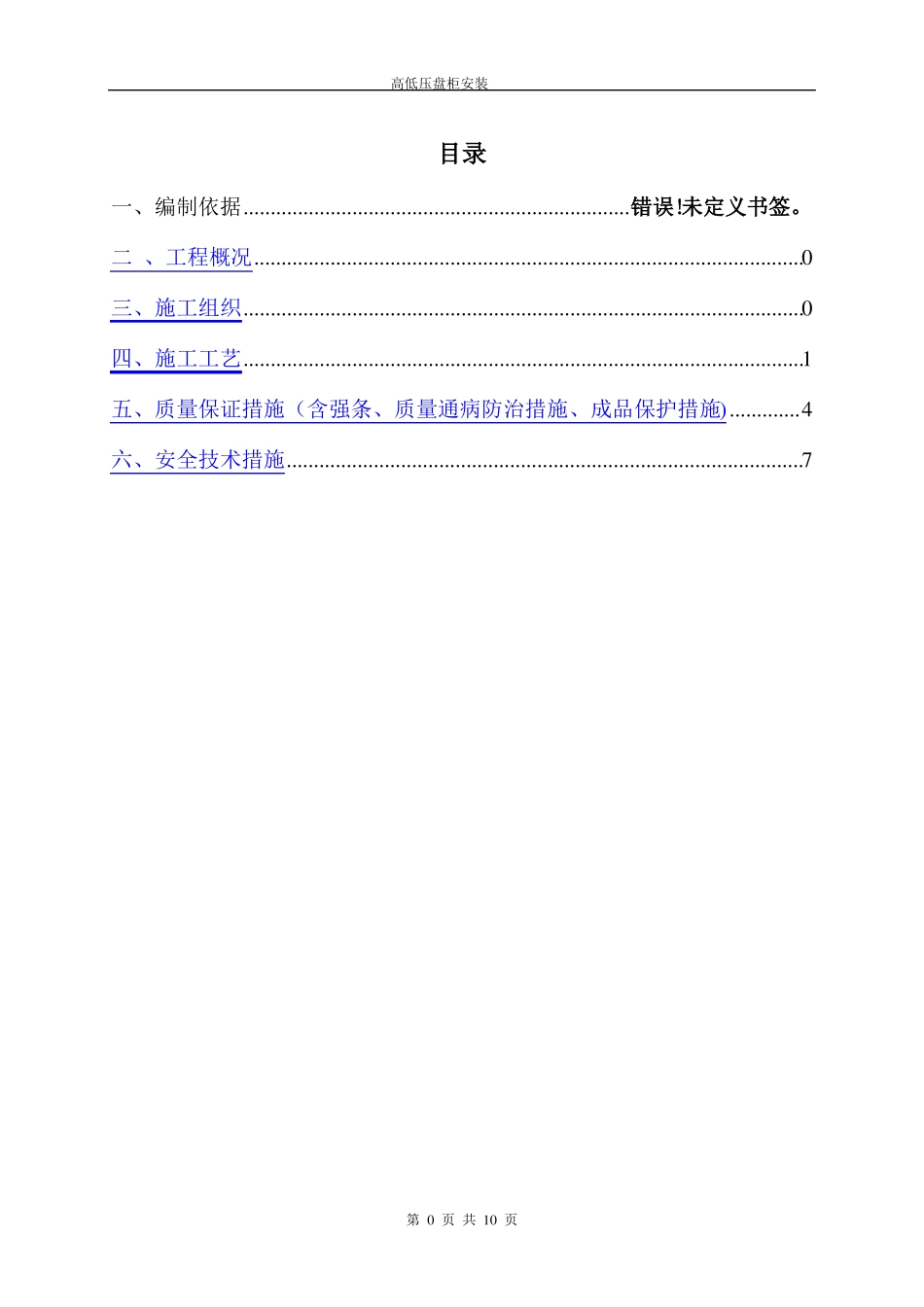

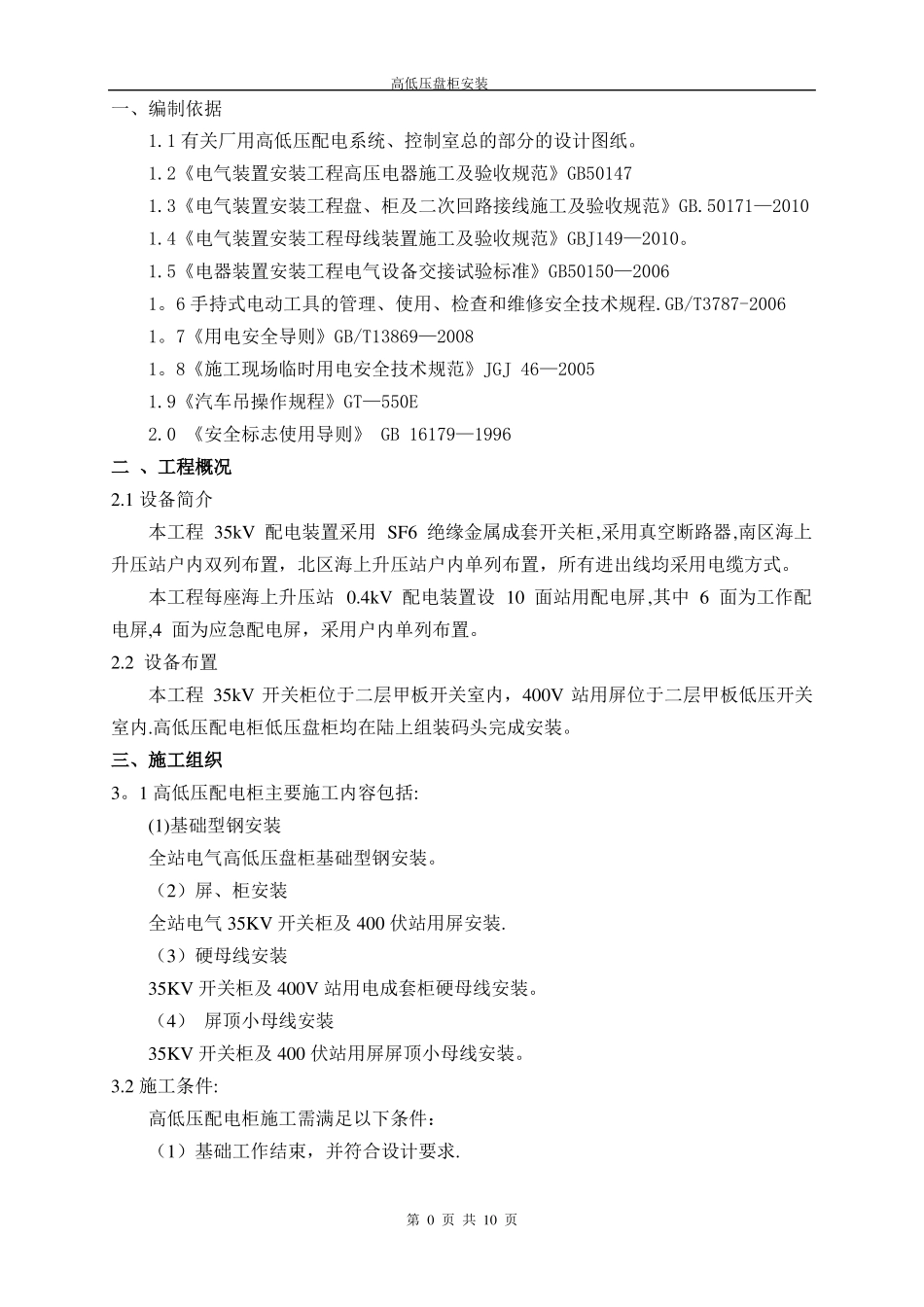

高低压盘柜安装目录一、编制依据.......................................................................错误!未定义书签。二、工程概况.....................................................................................................0三、施工组织.......................................................................................................0四、施工工艺.......................................................................................................1五、质量保证措施(含强条、质量通病防治措施、成品保护措施).............4六、安全技术措施...............................................................................................7第0页共10页高低压盘柜安装一、编制依据1.1有关厂用高低压配电系统、控制室总的部分的设计图纸。1.2《电气装置安装工程高压电器施工及验收规范》GB501471.3《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB.50171—20101.4《电气装置安装工程母线装置施工及验收规范》GBJ149—2010。1.5《电器装置安装工程电气设备交接试验标准》GB50150—20061。6手持式电动工具的管理、使用、检查和维修安全技术规程.GB/T3787-20061。7《用电安全导则》GB/T13869—20081。8《施工现场临时用电安全技术规范》JGJ46—20051.9《汽车吊操作规程》GT—550E2.0《安全标志使用导则》GB16179—1996二、工程概况2.1设备简介本工程35kV配电装置采用SF6绝缘金属成套开关柜,采用真空断路器,南区海上升压站户内双列布置,北区海上升压站户内单列布置,所有进出线均采用电缆方式。本工程每座海上升压站0.4kV配电装置设10面站用配电屏,其中6面为工作配电屏,4面为应急配电屏,采用户内单列布置。2.2设备布置本工程35kV开关柜位于二层甲板开关室内,400V站用屏位于二层甲板低压开关室内.高低压配电柜低压盘柜均在陆上组装码头完成安装。三、施工组织3。1高低压配电柜主要施工内容包括:(1)基础型钢安装全站电气高低压盘柜基础型钢安装。(2)屏、柜安装全站电气35KV开关柜及400伏站用屏安装.(3)硬母线安装35KV开关柜及400V站用电成套柜硬母线安装。(4)屏顶小母线安装35KV开关柜及400伏站用屏屏顶小母线安装。3.2施工条件:高低压配电柜施工需满足以下条件:(1)基础工作结束,并符合设计要求.第0页共10页高低压盘柜安装指导书(2)施工场地照明充足.(3)开关装置的安装要求作业人员对开关柜的尺寸、重量有一定的了解,并具有一定的安装经验.(4)机具配备应有叉车、吊车、电焊机、专用工具、计量器具、手拉葫芦(5T)千斤顶等。(5)施工场地应整洁,道路应通畅。施工用的工器具应统一放置在不影响施工的场所.(6)在安装前仔细核对到货设备的型号、数量是否与设计相符.(7)开关柜的搬卸、运输不宜在风雨天进行.(8)施工前认真进行安全技术交底,使每一位参加施工作业人员了解设备安装的要求和作业流程。3。3施工人员配备:(1)施工人员已配置好,主要人员构成如下:每施工小组由3-4个熟练的电气安装工组成,另配1-2个熟练临时工。班长:罗由兵(2)班长:负责现场施工规划、工期、质量控制、安全文明施工及整个工作分配、协调.(3)技术员:负责施工计划、材料计划、质量措施、技术援助,做好施工记录,编制资安全员:罗由兵技术员:杨忠林料及竣工图。(4)安全员:主要负责安全文明施工工作。(5)施工组长:负责本组施工进度、工艺质量,管理好本组施工人员,向班长反映制约生产的因素。3.4主要机具和量具:主要施工机具:电焊机、角向磨光机、弯排机、切割机、汽车吊、千斤顶、手拉葫芦、台钻、搬运盘柜的手车、水平仪1套,铁水平尺1把、精座角尺等已齐备。四、施工工艺4.1施工流程主要施工程序流程图如下:施工前准备施工1组施工2组4。2施工步骤4。2。1基础槽钢安装.基础型钢安装盘、箱、柜开箱检查第1页共10页高低压盘柜安装指导书(1)基础槽钢安装1)认真核对每台盘柜的实际几何尺寸。2)盘柜组合时其柜间间隙尺寸的总和,每个间隙一般为1~2mm。3)盘柜的基础槽钢伸出柜沿的富裕长度,每端一般为20~30mm。4)...
