钢结构工程主要材料的加工及制作方案VIP免费

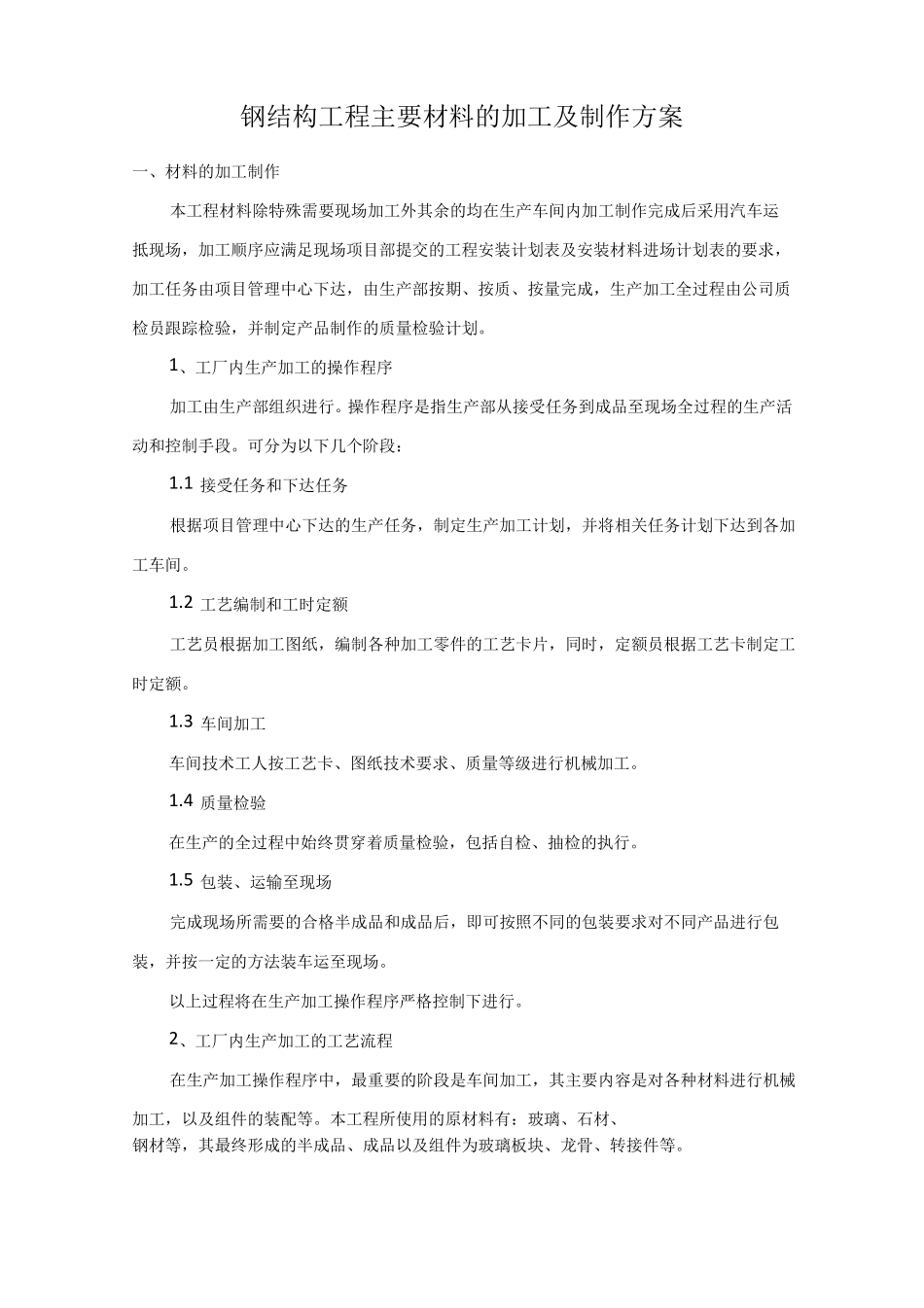

钢结构工程主要材料的加工及制作方案一、材料的加工制作本工程材料除特殊需要现场加工外其余的均在生产车间内加工制作完成后采用汽车运抵现场，加工顺序应满足现场项目部提交的工程安装计划表及安装材料进场计划表的要求，加工任务由项目管理中心下达，由生产部按期、按质、按量完成，生产加工全过程由公司质检员跟踪检验，并制定产品制作的质量检验计划。1、工厂内生产加工的操作程序加工由生产部组织进行。操作程序是指生产部从接受任务到成品至现场全过程的生产活动和控制手段。可分为以下几个阶段：1.1接受任务和下达任务根据项目管理中心下达的生产任务，制定生产加工计划，并将相关任务计划下达到各加工车间。1.2工艺编制和工时定额工艺员根据加工图纸，编制各种加工零件的工艺卡片，同时，定额员根据工艺卡制定工时定额。1.3车间加工车间技术工人按工艺卡、图纸技术要求、质量等级进行机械加工。1.4质量检验在生产的全过程中始终贯穿着质量检验，包括自检、抽检的执行。1.5包装、运输至现场完成现场所需要的合格半成品和成品后，即可按照不同的包装要求对不同产品进行包装，并按一定的方法装车运至现场。以上过程将在生产加工操作程序严格控制下进行。2、工厂内生产加工的工艺流程在生产加工操作程序中，最重要的阶段是车间加工，其主要内容是对各种材料进行机械加工，以及组件的装配等。本工程所使用的原材料有：玻璃、石材、钢材等，其最终形成的半成品、成品以及组件为玻璃板块、龙骨、转接件等。3、钢材加工工艺流程放样放样前，放样人员必须熟悉施工图和工艺要求，核对构件及构件相互连接的几何.1尺寸和连接有否不当。如发现施工图有遗漏或错误，以及其他原因需要更改施工图时，必须取得原设计单位签字的设计变更文件，不得擅自修改。.1放样使用的钢尺，必须经计量单位检验合格，并与土建、安装等有关单位使用的钢尺相核对丈量尺寸，应分段叠加，不得分段测量后相加累计全长。.1放样应在平整的放样台上进行。凡复杂图形需要放大样的构件，应以1:1的比例放出实样；当构件零件较大难以制作样件、样板时，可绘制下料图。.1.1放样的样件、样板材料必须平直；如有弯曲或不平，必须在使用前予以矫正。样件、样板制作时，应按施工图和构件加工要求，作出各种加工符号、基准线、眼孔中心等标记，并按工艺要求，预放各种加工余量，然后号上冲印等印记，用磁漆（或其他材料）在样件、样板上写出工程构件及零件编号、零件规格、孔径、数量及标注有关符号。.1放样工作完成后，对所放大样和样件样板（或下料图）进行自检，无误后报专职检验人员检验。号料号料前，号料人员应熟悉样件、样板（或下料图）所注的各种符号及标记等要求，.2核对材料牌号及规格、炉批号。当供料或有关部门未作出材料配割（排料）计划时，号料人员应作出材料切割计划，合理排料，节约钢材。.2号料时，针对该工程的使用材料特点，我们检查材质外观，以及外观质量、厚度、直线度、垂直度、边角立度、扭曲度等质量进行严格控制，制订测量表格加以记录。凡发现材料规格不符合要求或材质外观不符要求者，须及时报质管、技术部门处理；遇有材料弯曲或不平值超差影响号料质量者，须经矫正后号料，对于超标的材料退回生产厂家。.2正。凡型材端部存有倾斜或板材边缘弯曲等倾料，号料时应去除缺陷部分或先行矫.2根据锯、割等不同切割要求和对刨、铳加工的零件，预放不同的切割及加工余量和焊接收缩量。.2因原材料长度或宽度不足需焊接拼接时，必须在拼接件上注出相互拼接编号和焊接坡口形状。如拼接件有眼孔，应待拼接件焊接、矫正后加工眼孔。.2相同规格较多、形状规则的零件可用定位靠模下料。使用定位靠模下料时，必须随时检查定位靠模和下料件的准确性。.2按照样件、样板的要求，对下料件应号出加工基准线和其他有关标记，并号上冲印等印记。号孔应按照工艺要求进行，对钻孔的眼孔，应在孔径上号上五梅花冲印。在每一号料件上用漆笔写出号料件及号料件所在工程/构件的编号，注明孔径规格及各种加工符号。.2切割下料完成、检查所下零件的规格、数量等是否有误，并作出下料记录。.3根据工程结构要求，构件的切割可以...
