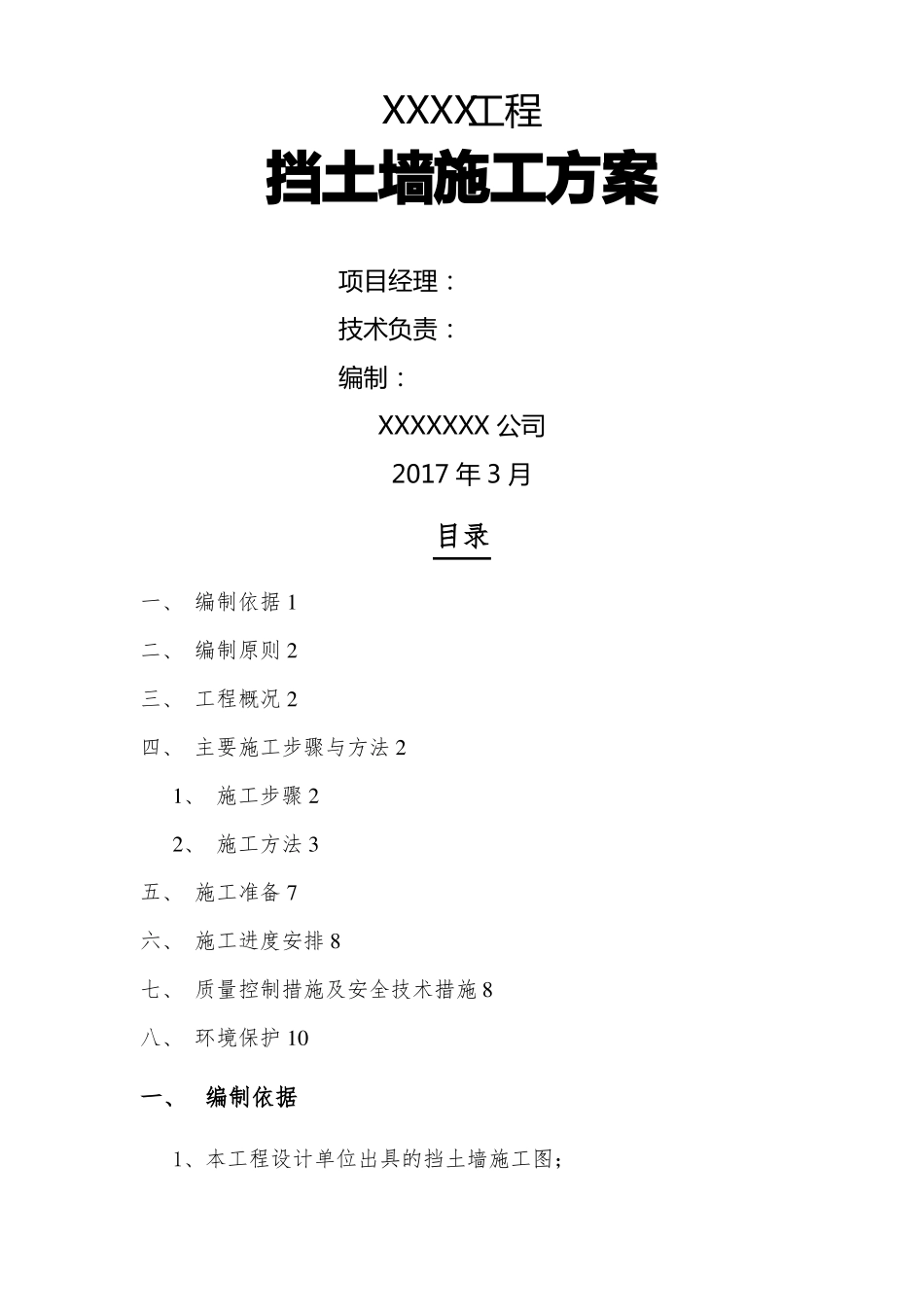

XXXX工程挡土墙施工方案项目经理：技术负责：编制：XXXXXXX公司2017年3月目录一、编制依据1二、编制原则2三、工程概况2四、主要施工步骤与方法21、施工步骤22、施工方法3五、施工准备7六、施工进度安排8七、质量控制措施及安全技术措施8八、环境保护10一、编制依据1、本工程设计单位出具的挡土墙施工图；2、《城市道路工程施工质量验收规范》(DBJ50-078—2008)；3、本工程施工现场实际情况及我公司以往施工经验。二、编制原则1、本方案适用于XXXX挡土墙施工，内容主要基础开挖、修整边坡、土石方吊运、、挡土墙砌筑、土方回填等。2、坚持实事求是,注重调查研究，合理安排工期，周密组织劳动力，采取有效方法科学组织施工,确保安全、合格工程。3、实施“项目法管理"的原则，建立质量保证体系，加强质量管理,降低工程成本，提高经济效益。4、现场实行规范管理，标准化作业,严格遵守《环境保护法》及水土保持等有关要求,保护生态环境,维持生态平衡。三、工程概况挡土墙位于XXXXX.根据设计提供的1:1000结构施工图总图平面布置图，该挡土墙总长为XXXm,墙高为5m采用Mu30毛石、M10水泥砂浆砌筑.四、主要施工步骤与方法1、施工步骤测量放样（材料、设备准备）→基础开挖、修整边坡、土石方吊运→地基承载力检测→基底检测及处理→挡土墙砌筑(沉降缝、泄水孔、反滤层同步施工）→土方回填→台阶、截水沟→勾缝、抹面、养生挡土墙施工工艺框图材料、设备准备测量放样基础开挖、修整边坡、土石方吊运地基承载力检测基础底部检测及处理挡土墙砌筑沉降缝、泄水孔、反滤层同步施工土方回填台阶、截水沟勾缝、抹面、养生2、施工方法1)、测量放样a、测量放样前需根据设计图纸，结合现场实际地形、地质情况，对挡墙位置、方向、基底尺寸、高程等进行复核、定位。当基底设计标高、墙位、角度等与实际不符时，经报请设计单位、监理同意后，根据实际情况作适当调整。b、现场复核无误后，由测量人员施放轴线和基础开挖边线，基础开挖边线需根据图纸规定的开挖坡比进行放样，并预留50cm左右的施工宽度。测量队放样后,由现场工程师对放样点进行复核，施工队及时将复核无误的控制点引至施工无法破坏的地方，防止控制点被破坏。2)、基础开挖及土石方转运a、基坑开挖前必须做好排水工作，在挡墙上游不影响施工的地方挖好集水坑，用污水泵排水，同时根据挡墙基坑四周地形，做好地面防水工作.b、基础开挖时，先用灰线根据测量员放样控制点打出开挖线，然后将基坑控制桩延长于基坑外2m加以固定，防止施工时被破坏。由于挖掘机无法进入，全部采用人工凿打、开挖.开挖过程中,遇到有地下水渗出时，在挡墙基坑上下游对称坑角处设集水坑，用污水泵集中排水。保证基底不被雨水侵泡。c、施工作业面总长度约75m,宽度1m～2m，作业面狭窄，凿打出的土方在坡底人工转运集中，运距40m内；采用1台吊车和2台吊运机，分三处吊运至坡顶，吊运高度为6～7m;人工装车，自卸车二次转运，转运运距500m内。3)、基底检测、处理仰斜式挡墙以稳定中风化基岩为持力层，墙底逆坡为1:0。2，埋深大于1。2m.基坑开挖至设计标高后，及时进行基底整平和夯实,并随机对基岩进行取样，检测岩石单轴天然抗压强度，并换算成地基承载力，承载力特征值≥280KPa。如地基承载力不符合设计要求时，经报请设计、监理单位同意后，按要求采取加固处理措施。当地基承载力满足设计要求时，将挖至标高的基底用人工修凿整平，由测量队再次精确施放并用白灰撒出明显基础轮廓线.报请现场监理工程师验收合格后方可施工。4)、挡土墙砌筑：a、挡土墙基础及墙身采用MU30毛石、M7.5水泥砂浆砌筑。b、基础砌筑前，应先检查基坑的尺寸和标高，清除杂物,确保槽底无较大的突起。c、接着进行基础放线，拉上准线放出基础轴线及边线，立好基础皮数杆,皮数杆上标明退台及分层砌石高度，分层砌筑高度为50～60cm。皮数杆之间要拉上准线。d、砌第一层石块时，基底先要坐浆,使石块底面与地基接触均匀。石料应选用较大的平毛石，石块大面向下。选择比较方正的石块，砌在各转角上，作为角石，角石两边应与准线相合，四角的角石选用大致相等的规格砌筑。e、角石砌好后，再砌里外的石块，作...
