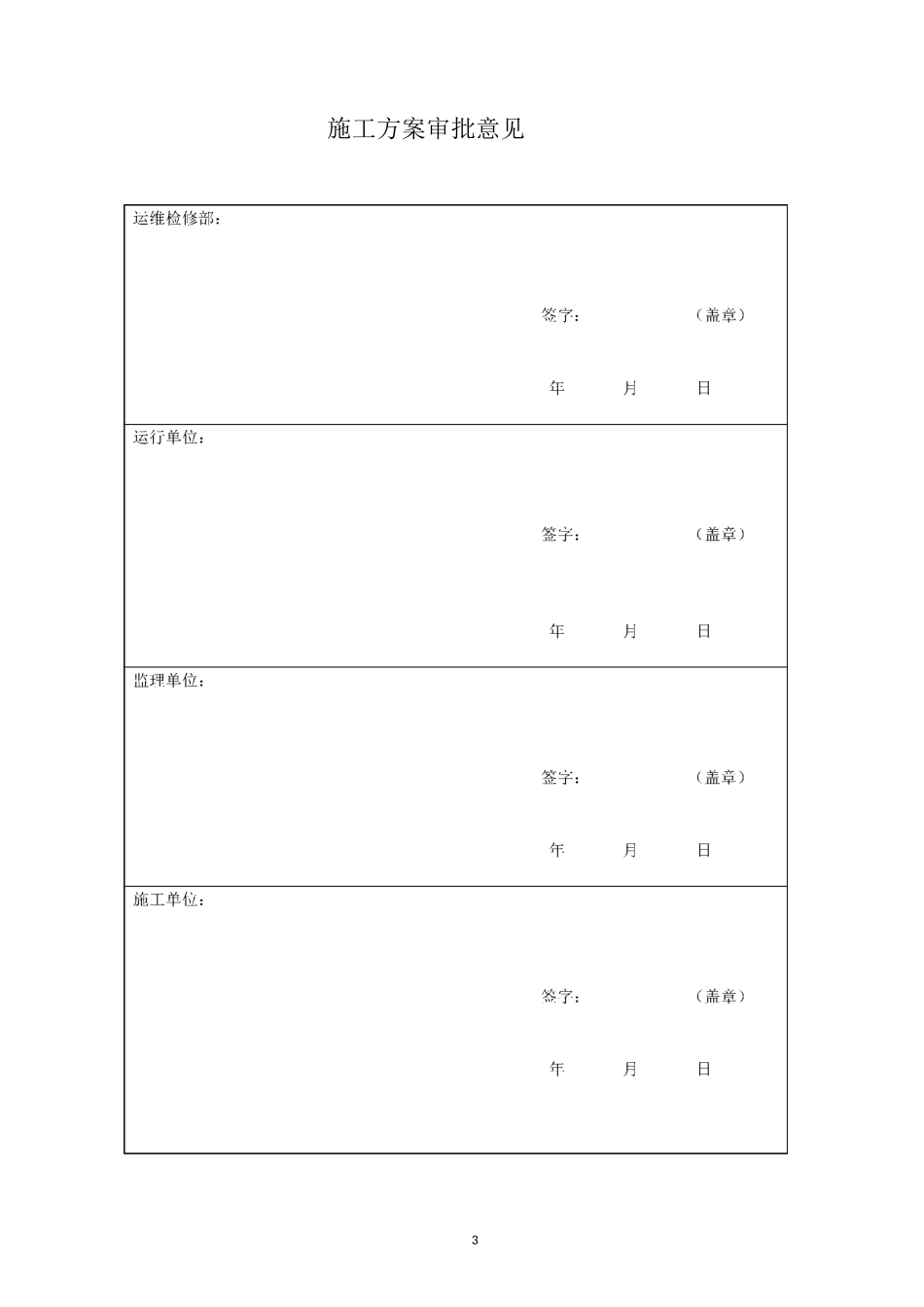

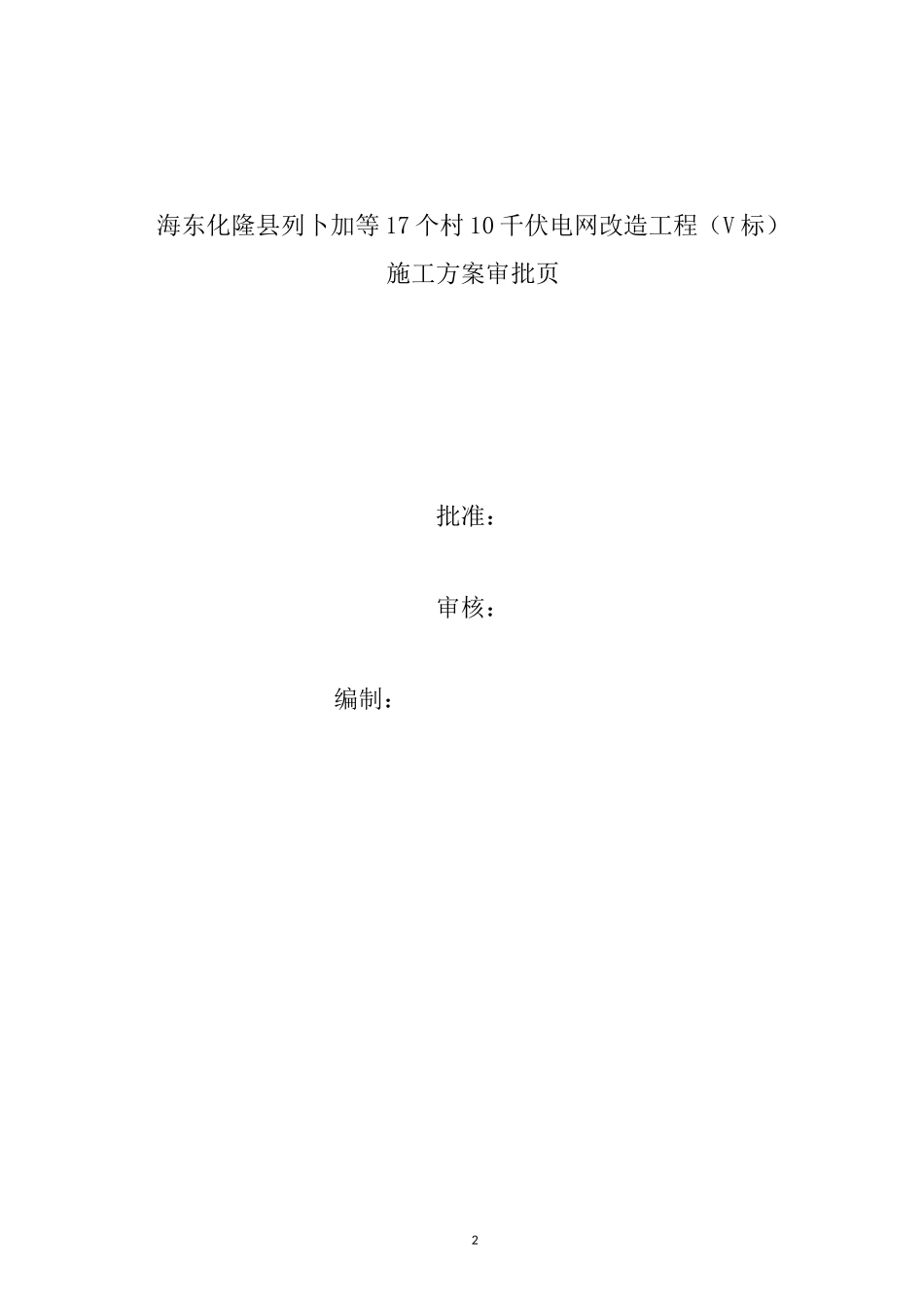

1海东化隆县列卜加等17个村10千伏电网改造工程（V标）施工方案电力有限责任公司2海东化隆县列卜加等17个村10千伏电网改造工程（V标）施工方案审批页批准：审核：编制：3施工方案审批意见4工程概况1.1工程概述本工程新建10kv线路3.597km。0.4kv线路27.588km。新建变台10台。新组立非应力水泥杆670基。改造下户727户，动力下户62户。拆除10kv线路共：1.957km。0.4kv线路共：22.77km。拆除并恢复变台共：7台。拆除组立418基。拆除下户共：452个（含动力表箱）。1.2工程特点本工程为配电电网改造工程，位于青海省海东市化隆县。1.3施工组织机构图1.4主要工程量1、架设10kv线路3.597km，导线采用JKLGYJ-10KV-95/15型架空绝缘线；2、0.4kv线路27.588km，导线采用JKLGYJ-1KV-70/10及JKLGYJ-1KV-120/20型架空绝缘线；2、新建变台10台。新组立非应力水泥杆670基；3、拆除10kv线路共：1.957km。0.4kv线路共：22.77km。拆除并恢复变台共：7台。5拆除组立418基。拆除下户共：452个（含动力表箱）；二、编制依据为确保安全、优质的完成施工任务，依据下列规范、规程1、《国家电网公司县城电网建设与改造技术导则》2、《10KV及以下配网设计手册》3、《电器安装工程手册》4、《低压电网整改技术导则》5、《10kV及以下架空配电线路设计技术规程》6、《电网建设安全健康与环境管理办法实施细则》7、《电网工程建设标识和安全文明施工规范手册》三．施工准备3.1技术准备施工技术资料的准备工作由项目经理负责组织安排，分则施工技术资料的编制，本工程在开工前需要把施工方案、三措计划等技术资料编制完毕。在个单项工程开工前需将本工序的施工技术措施及施工技术资料编制完毕。同时要对参加工程的员工进行技术培训及安全教育，确保每个参加工程施工的人员都了解工程的质量目标、施工方法和安全措施，从技术上为工程的顺利施工做好充分准备。3.2施工现场准备施工场地的准备工作在项目经理的组织下进行，具体工作由各施工队负责办理。63.3劳动组织准备本工程将抽调精干施工力量45人投入本工程施工，其中包括材料采购，运输，电气施工组，另外，外请部分临时工负责盖板搬运工工作和混凝土打凿。（附表）施工力量投入表根据工程基本量和合同所要求的工期，合理安排调配施工机具。投入本工程的施工机械设备如下表：施工机械设备安排表序号机械设备名称规格、型号单位数量备注1汽车台22小型挖掘机台23电焊机台24断线钳把25压线钳把56机动绞磨台17电脑台18钢丝绳米6009钢丝套套410接地电阻测量仪ZG298-2台2711兆欧表2500V,交直流两用，电动台212兆欧表1000V,2500MQ台2四．施工总体部署4.1施工总体安排本工程计划从自2017年2月18日始开始施工准备工作，2017年03月02日开始施工安装，2017年04月30日竣工。五．质量管理目标及技术措施5.1质量目标5.1.1工程一次验收合格率±98%,工程竣工合格率100%；5.1.2杜绝重大质量事故，确保工程无永久性缺陷；5.1.3质量记录和竣工资料真实、齐全、整洁,按时移交；5.3质量管理技术措施5.3.1电缆敷设①、敷设前腰进行下列检查：a、电缆沟通道畅顺,电缆技术数据符合设计,电缆外观检查无损伤,若发现问题需要进行绝缘检查；b、电缆防线架应放置稳妥,钢轴的强度和长度应与电缆盘重量和宽度相配合,计算好没跟电缆长度,合理安排每盘电缆；c、现在是否带电作业,每个行为都应符合安全规定,超出安全规定的工作必须向施工现场指挥回报,方能实施。②、电缆敷设过程中：a、沿电缆为5米放置一个防线滑轮,绞磨机设置在合理位置；b、电缆从盘的上端一处,不应使电缆在支架上及地面摩擦拖拉,电缆上不得有铠装压偏,电缆绞拧,护层折裂等未消除的机械损伤；c、牵引头用钢丝网套住电缆外护套的方式,牵引强度要控制,牵引速度小于15米/分钟,在转弯处及过管速度要放慢,严禁损伤电缆外护套,若发现有损伤的地方,要及时用修补材料进行修补；d、并列敷设的电缆其街头要相互错开,电缆敷设时,应排列整齐,不宜交叉。在电缆终端头、接头、拐弯、过管处要装设标识牌；e、因电缆长度长，在敷设前500米后，要把盘内电缆全部放出，再分段敷设；8f、电缆排管在敷设前，应进行疏通，清除杂物，电缆敷设完毕后，经检...
