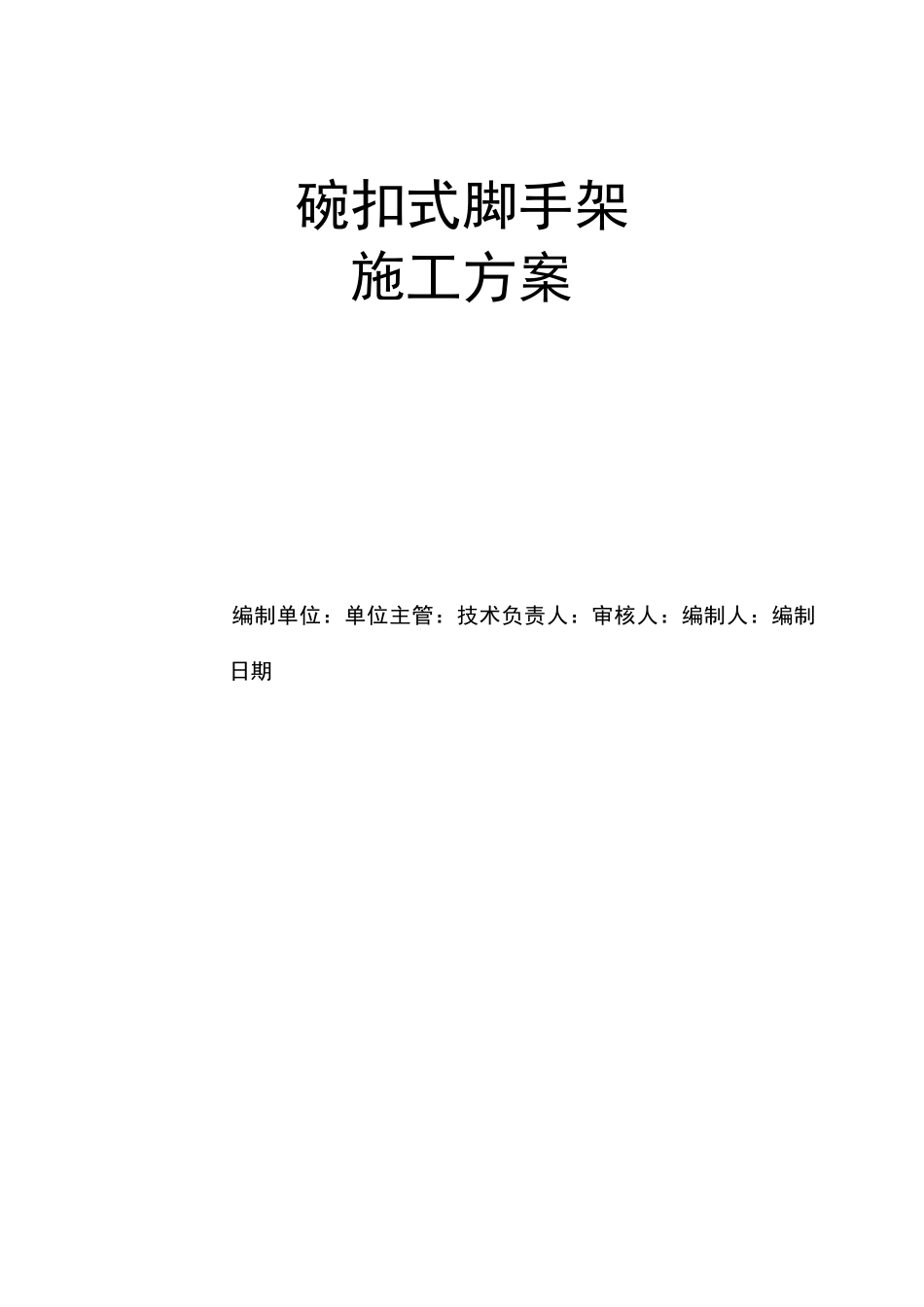

碗扣式脚手架施工方案 (1)_第1页
1/9

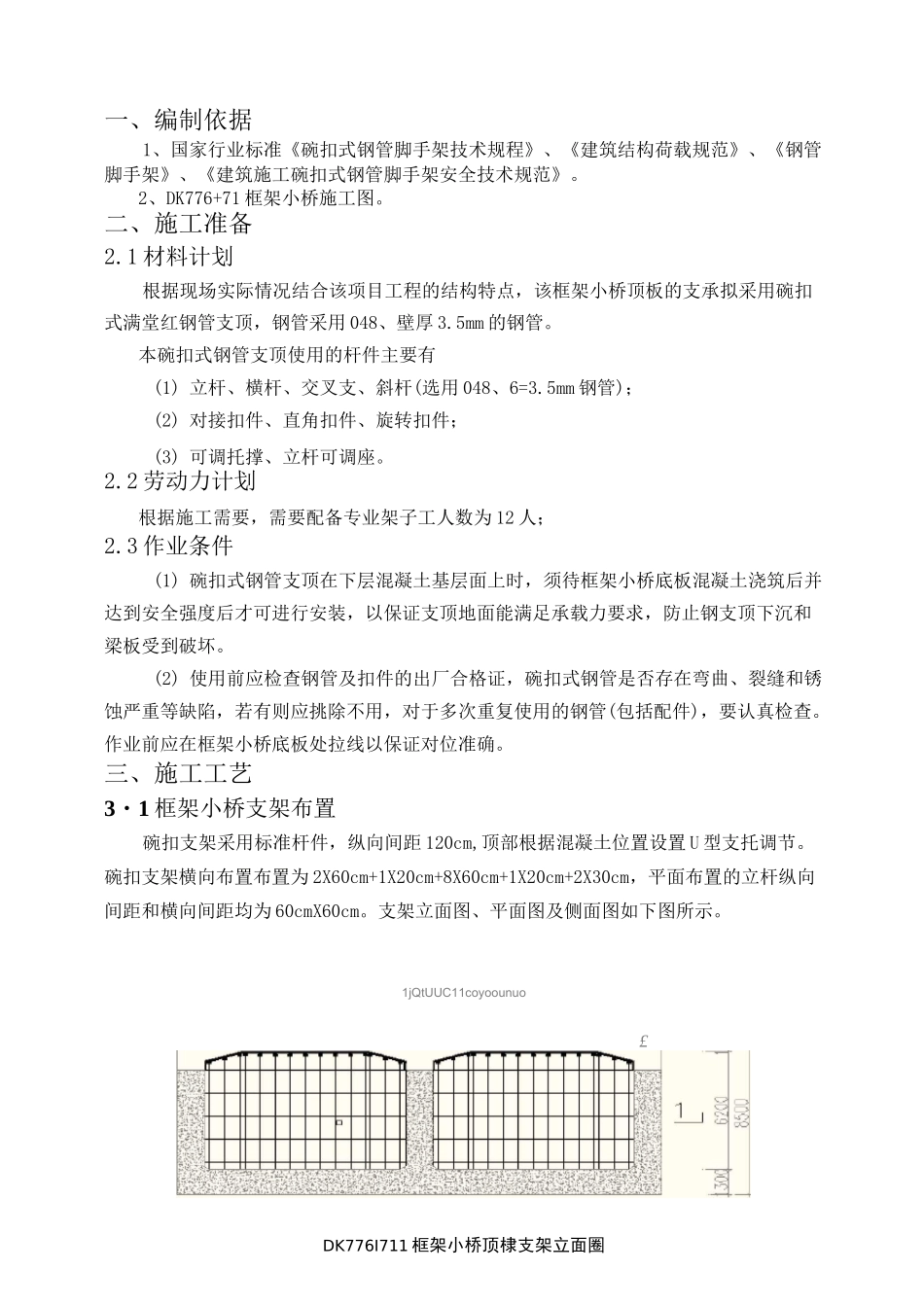

碗扣式脚手架施工方案 (1)_第2页
2/9

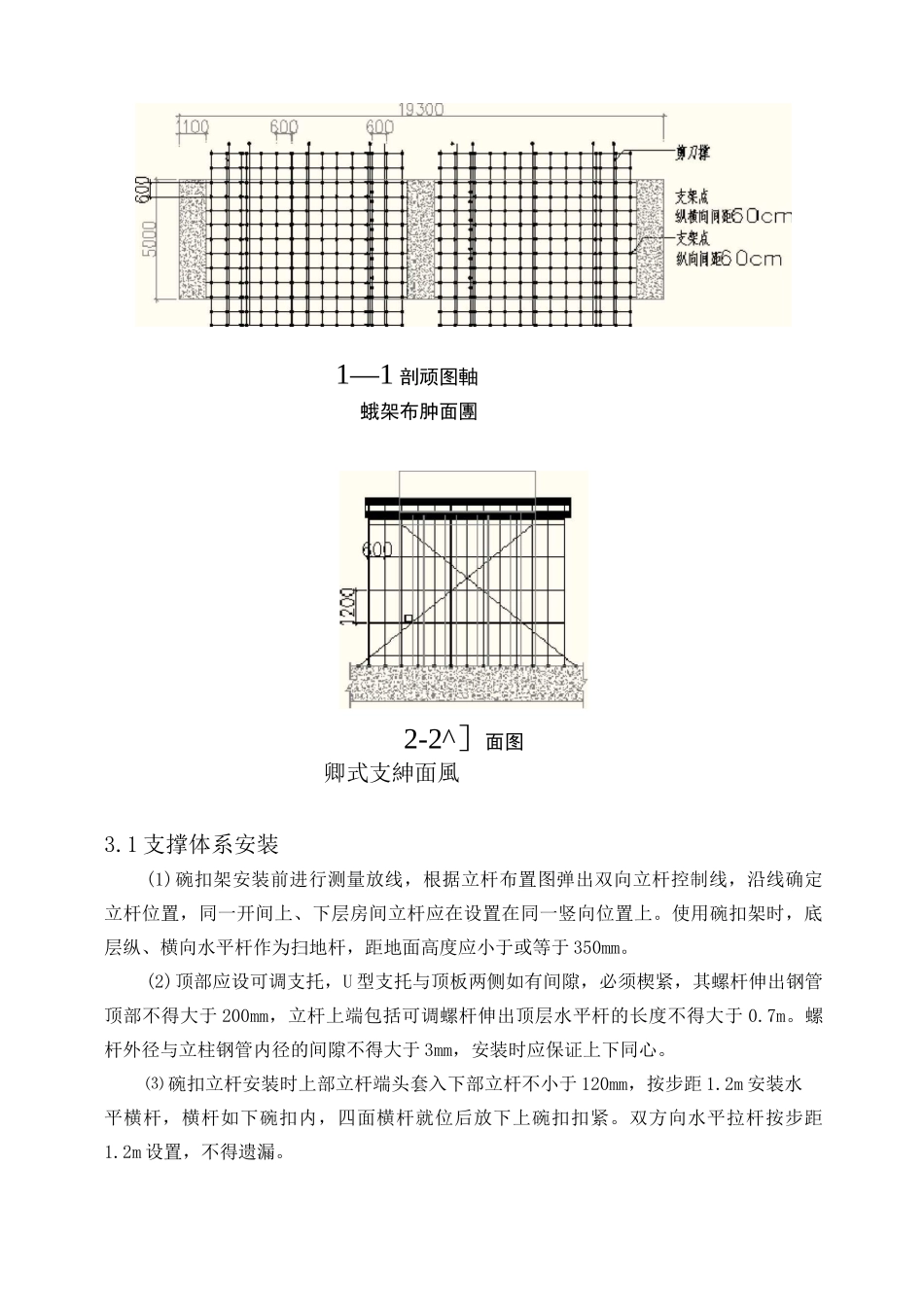

碗扣式脚手架施工方案 (1)_第3页
3/9
碗扣式脚手架施工方案编制单位:单位主管:技术负责人:审核人:编制人:编制日期一、编制依据1、国家行业标准《碗扣式钢管脚手架技术规程》、《建筑结构荷载规范》、《钢管脚手架》、《建筑施工碗扣式钢管脚手架安全技术规范》。2、DK776+71框架小桥施工图。二、施工准备2.1材料计划根据现场实际情况结合该项目工程的结构特点,该框架小桥顶板的支承拟采用碗扣式满堂红钢管支顶,钢管采用048、壁厚3.5mm的钢管。本碗扣式钢管支顶使用的杆件主要有(1)立杆、横杆、交叉支、斜杆(选用048、6=3.5mm钢管);(2)对接扣件、直角扣件、旋转扣件;(3)可调托撑、立杆可调座。2.2劳动力计划根据施工需要,需要配备专业架子工人数为12人;2.3作业条件(1)碗扣式钢管支顶在下层混凝土基层面上时,须待框架小桥底板混凝土浇筑后并达到安全强度后才可进行安装,以保证支顶地面能满足承载力要求,防止钢支顶下沉和梁板受到破坏。(2)使用前应检查钢管及扣件的出厂合格证,碗扣式钢管是否存在弯曲、裂缝和锈蚀严重等缺陷,若有则应挑除不用,对于多次重复使用的钢管(包括配件),要认真检查。作业前应在框架小桥底板处拉线以保证对位准确。三、施工工艺3・1框架小桥支架布置碗扣支架采用标准杆件,纵向间距120cm,顶部根据混凝土位置设置U型支托调节。碗扣支架横向布置布置为2X60cm+1X20cm+8X60cm+1X20cm+2X30cm,平面布置的立杆纵向间距和横向间距均为60cmX60cm。支架立面图、平面图及侧面图如下图所示。1jQtUUC11coyoounuo£DK776I711框架小桥顶棣支架立面圈1—1剖顽图軸蛾架布肿面團2-2^]面图卿式支紳面風3.1支撑体系安装(1)碗扣架安装前进行测量放线,根据立杆布置图弹出双向立杆控制线,沿线确定立杆位置,同一开间上、下层房间立杆应在设置在同一竖向位置上。使用碗扣架时,底层纵、横向水平杆作为扫地杆,距地面高度应小于或等于350mm。(2)顶部应设可调支托,U型支托与顶板两侧如有间隙,必须楔紧,其螺杆伸出钢管顶部不得大于200mm,立杆上端包括可调螺杆伸出顶层水平杆的长度不得大于0.7m。螺杆外径与立柱钢管内径的间隙不得大于3mm,安装时应保证上下同心。⑶碗扣立杆安装时上部立杆端头套入下部立杆不小于120mm,按步距1.2m安装水平横杆,横杆如下碗扣内,四面横杆就位后放下上碗扣扣紧。双方向水平拉杆按步距1.2m设置,不得遗漏。(4)顶板底支撑及其他使用钢管立柱时,立柱的接长严禁搭接,必须采用对接扣件进行连接,相邻两立柱的对接接头不得在同步内,且对接接头沿竖向错开的距离不宜小于500mm,各接头中心距主节点不宜大于步距的1/3。(5)严禁将上段的钢管立柱与下段钢管立柱错开固定在水平拉杆上。3.2模板安装(1)支模前向上量出顶板标高并弹出标高控制线,控制顶板标高准确。(2)碗口架立杆顶部油托应控制油托及底托丝杠伸出长度,丝杠伸出长度应控制在250mm以下,碗扣架顶部横杆距龙骨距离在600mm以内。丝扣调节手把支撑杆顶板U型托安装示意图(3)立杆支设后铺设主次龙骨,木方提前过压刨,保证尺寸一致,主龙骨间距0.9米沿房间短向布置,且主龙骨木方搭接长度不小于1米;铺设后检查平整度,偏差应控制在2mm以内,然后铺设50X100木方次龙骨,次龙骨间距300mm(净距250mm),木方搭接处搭接长度不小于1米,次龙骨安装就位后,即可铺设面板。(4)顶板模板整张使用,尺寸不符处切割成合适尺寸,锯口刨平直,且裁切口侧面应及时做封闭处理,模板与墙体接触位置粘贴海绵条,确保接缝严密、不留缝隙,模板面板间采用硬拼,缝隙不得大于1.5mm,模板拼缝部位应设次龙骨并用铁钉固定牢固,钉间距300mm。3.3模板拆除3.3.1模板拆除顺序(1)楼板模板先拆小间后拆大开间,先拆顶板上部侧模后拆除底模。拆除时必须遵循先支后拆,后支先拆的原则。(2)模板拆除应遵循支模与拆模由一个作业班组执行作业,模板拆除前必须对工人进行安全交底,拆除区域必须设警戒线且设专人看护。(3)模板拆除履行审批制度,未经审批不得拆除,拆模申请由木工工长提出申请,由技术负责人根据同条件试块试验结果情况酌情对拆模申请进行审批。3.3.2模板拆除要求模板拆除应依据设计和规范强度要求,现场按施工段留设拆模同条件试块,作为...
