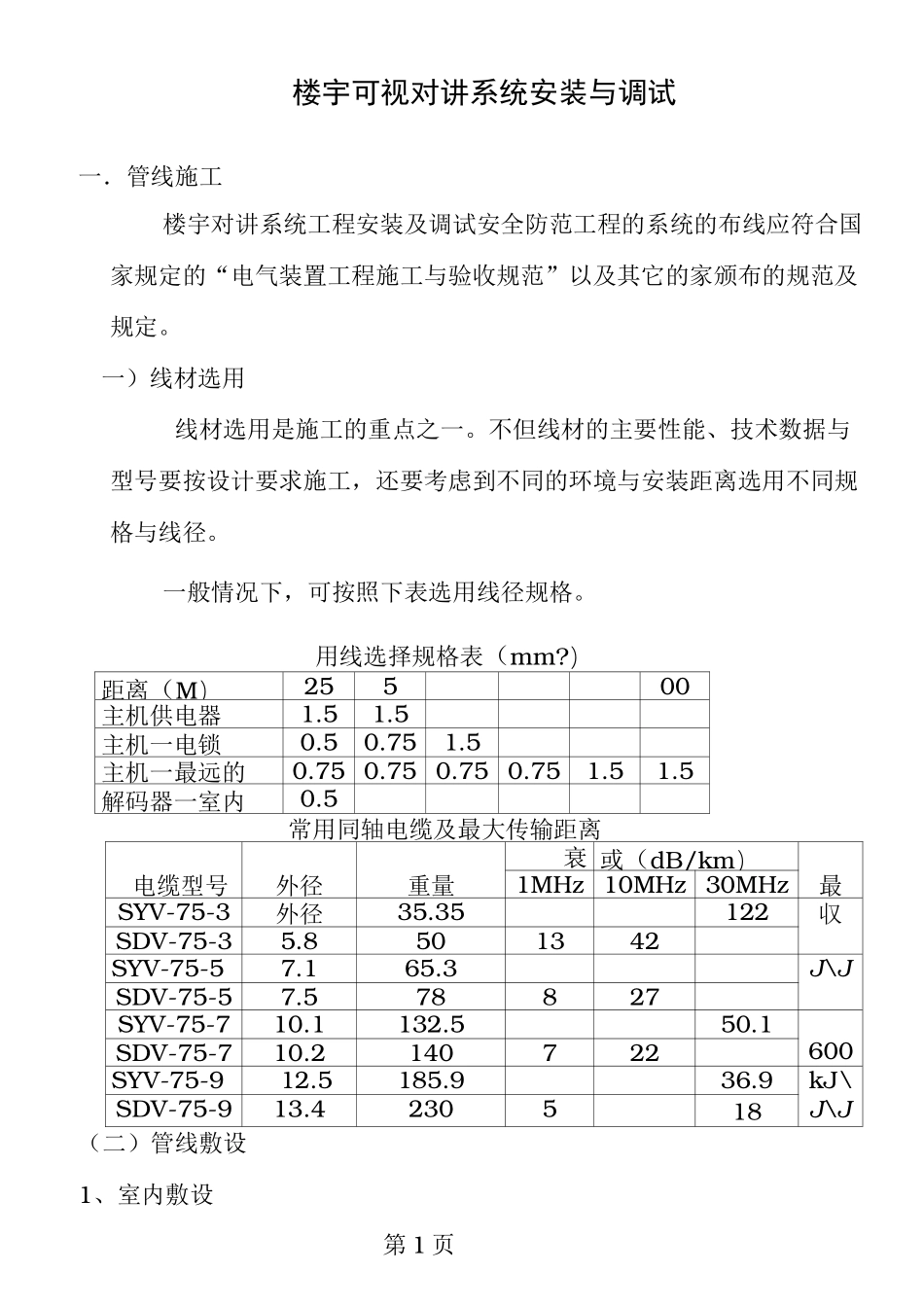

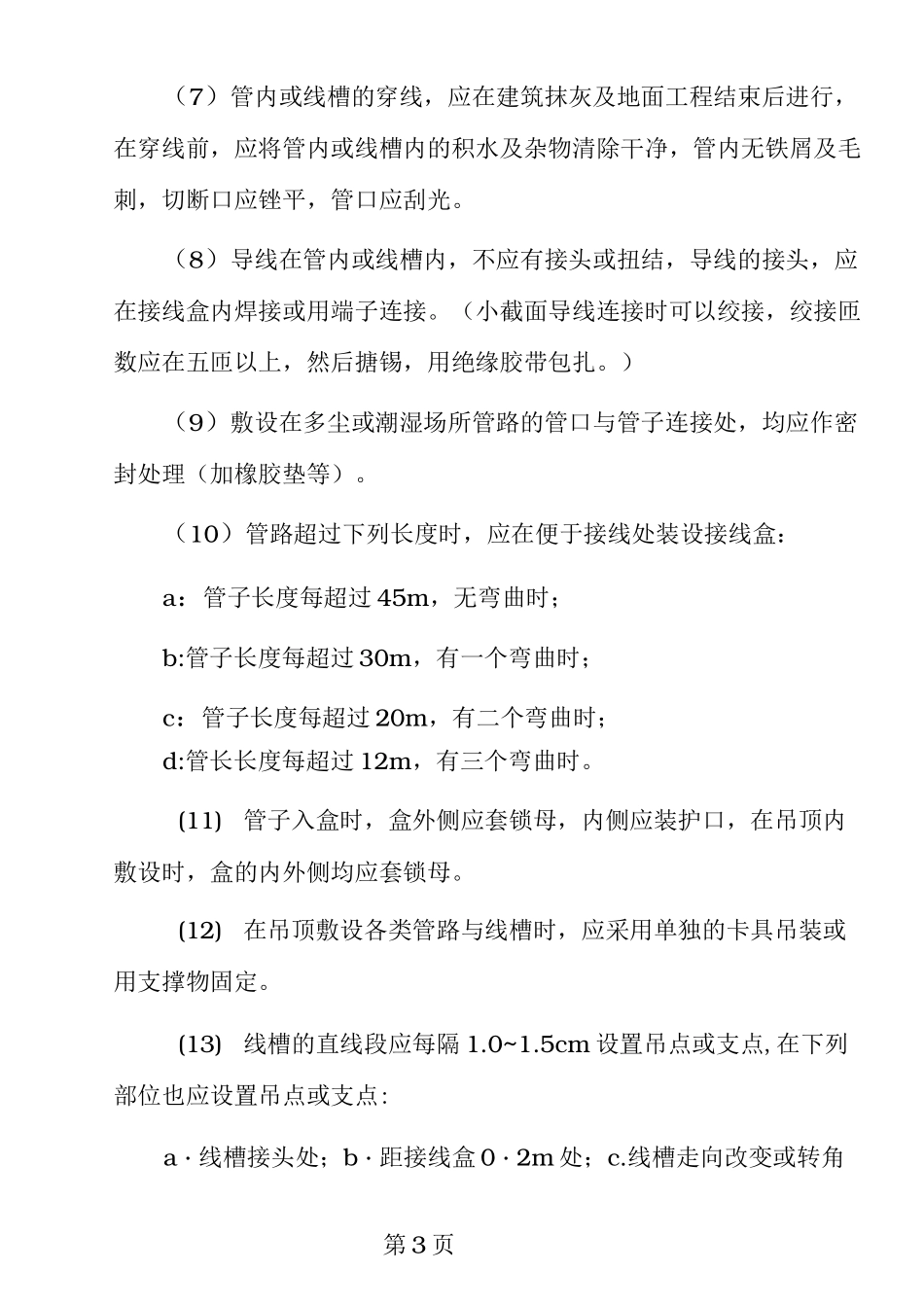

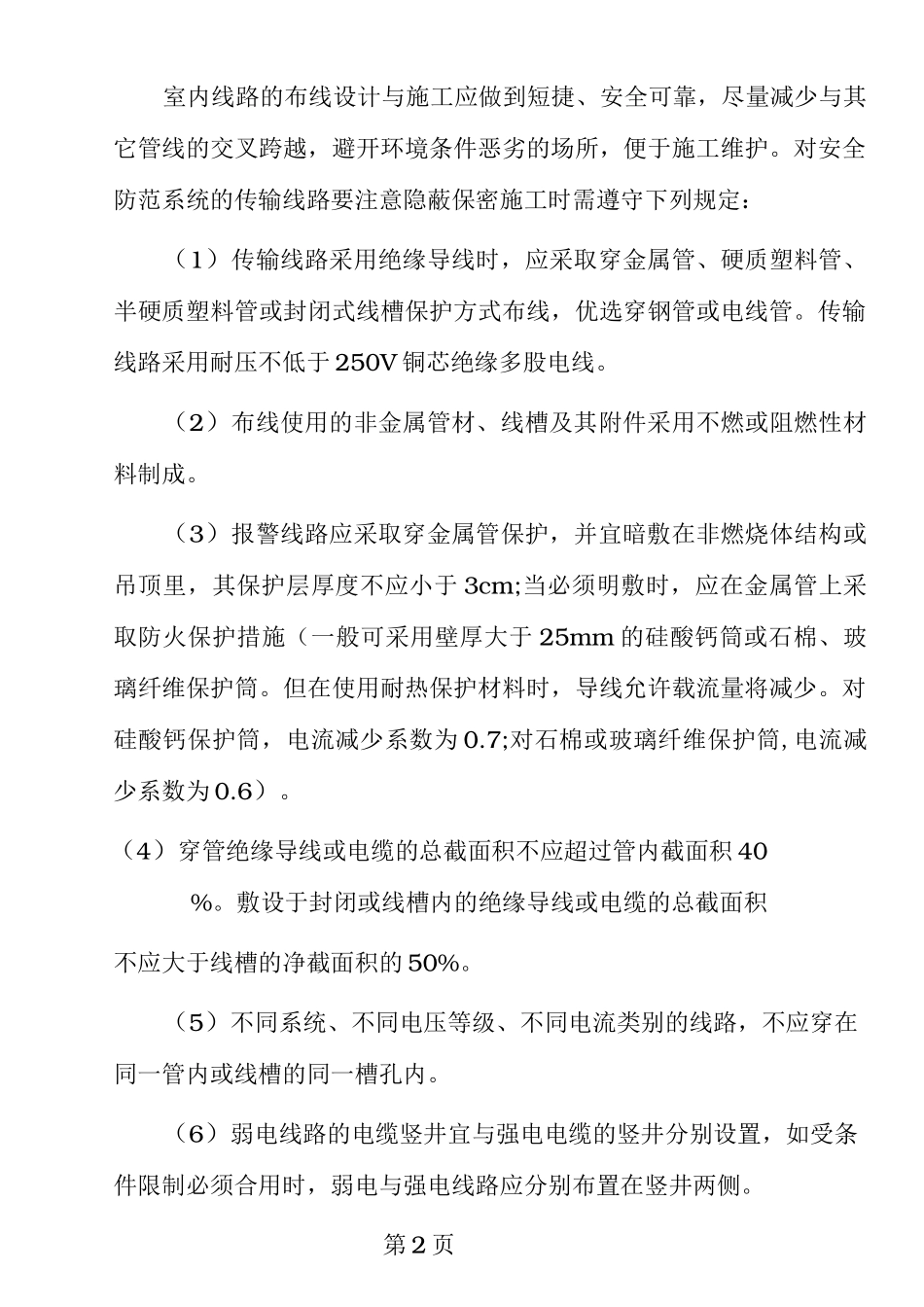

第1页楼宇可视对讲系统安装与调试一.管线施工楼宇对讲系统工程安装及调试安全防范工程的系统的布线应符合国家规定的“电气装置工程施工与验收规范”以及其它的家颁布的规范及规定。一)线材选用线材选用是施工的重点之一。不但线材的主要性能、技术数据与型号要按设计要求施工,还要考虑到不同的环境与安装距离选用不同规格与线径。一般情况下,可按照下表选用线径规格。用线选择规格表(mm?)距离(M)25500主机供电器1.51.5主机一电锁0.50.751.5主机一最远的0.750.750.750.751.51.5解码器一室内0.5常用同轴电缆及最大传输距离电缆型号外径重量衰减或(dB/km)最1MHz10MHz30MHzSYV-75-3外径35.35122収250SDV-75-35.8501342SYV-75-57.165.3J\J500SDV-75-57.578827SYV-75-710.1132.550.1600SDV-75-710.2140722SYV-75-912.5185.936.9kJ\J\JSDV-75-913.4230518(二)管线敷设1、室内敷设第2页室内线路的布线设计与施工应做到短捷、安全可靠,尽量减少与其它管线的交叉跨越,避开环境条件恶劣的场所,便于施工维护。对安全防范系统的传输线路要注意隐蔽保密施工时需遵守下列规定:(1)传输线路采用绝缘导线时,应采取穿金属管、硬质塑料管、半硬质塑料管或封闭式线槽保护方式布线,优选穿钢管或电线管。传输线路采用耐压不低于250V铜芯绝缘多股电线。(2)布线使用的非金属管材、线槽及其附件采用不燃或阻燃性材料制成。(3)报警线路应采取穿金属管保护,并宜暗敷在非燃烧体结构或吊顶里,其保护层厚度不应小于3cm;当必须明敷时,应在金属管上采取防火保护措施(一般可采用壁厚大于25mm的硅酸钙筒或石棉、玻璃纤维保护筒。但在使用耐热保护材料时,导线允许载流量将减少。对硅酸钙保护筒,电流减少系数为0.7;对石棉或玻璃纤维保护筒,电流减少系数为0.6)。(4)穿管绝缘导线或电缆的总截面积不应超过管内截面积40%。敷设于封闭或线槽内的绝缘导线或电缆的总截面积不应大于线槽的净截面积的50%。(5)不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽的同一槽孔内。(6)弱电线路的电缆竖井宜与强电电缆的竖井分别设置,如受条件限制必须合用时,弱电与强电线路应分别布置在竖井两侧。第3页(7)管内或线槽的穿线,应在建筑抹灰及地面工程结束后进行,在穿线前,应将管内或线槽内的积水及杂物清除干净,管内无铁屑及毛刺,切断口应锉平,管口应刮光。(8)导线在管内或线槽内,不应有接头或扭结,导线的接头,应在接线盒内焊接或用端子连接。(小截面导线连接时可以绞接,绞接匝数应在五匝以上,然后搪锡,用绝缘胶带包扎。)(9)敷设在多尘或潮湿场所管路的管口与管子连接处,均应作密封处理(加橡胶垫等)。(10)管路超过下列长度时,应在便于接线处装设接线盒:a:管子长度每超过45m,无弯曲时;b:管子长度每超过30m,有一个弯曲时;c:管子长度每超过20m,有二个弯曲时;d:管长长度每超过12m,有三个弯曲时。(11)管子入盒时,盒外侧应套锁母,内侧应装护口,在吊顶内敷设时,盒的内外侧均应套锁母。(12)在吊顶敷设各类管路与线槽时,应采用单独的卡具吊装或用支撑物固定。(13)线槽的直线段应每隔1.0~1.5cm设置吊点或支点,在下列部位也应设置吊点或支点:a・线槽接头处;b・距接线盒0・2m处;c.线槽走向改变或转角第4页处;吊装线槽的吊杆直径,不应小于6mm。(14)管线经过建筑物变形缝(包括沉降缝、伸缩缝、抗震缝等)处,应采取补偿措施;导线跨越变形缝的两侧应固定,并留有适当余量。(15)导线敷设后,应对每个回路的导线用500V的兆欧表测量绝缘电阻,其对地绝缘电阻值不应小于20MQ。防盗探测器传输线路宜选用不同颜色的绝缘导线,同一工程中相同线路的绝缘导线颜色应一致,接线端子应有标号。(16)分线箱(盒)暗设时,一般应预留墙洞。墙洞大小应按分线箱尺寸留有一定余量,即墙洞上、下边尺寸增加20〜30mm,左、右边尺寸增加10~20mm。分线箱(盒)安装高度应满足底边距地0・5〜1m。(17)过路箱一般作暗配线时电缆管线的转接或接续用箱内不应有其他管线穿过。(18)为了确保用电安全,室内管线与其它管道最小距离为:a・平行敷设管内穿线明敷导线煤气管0・1m1m...
