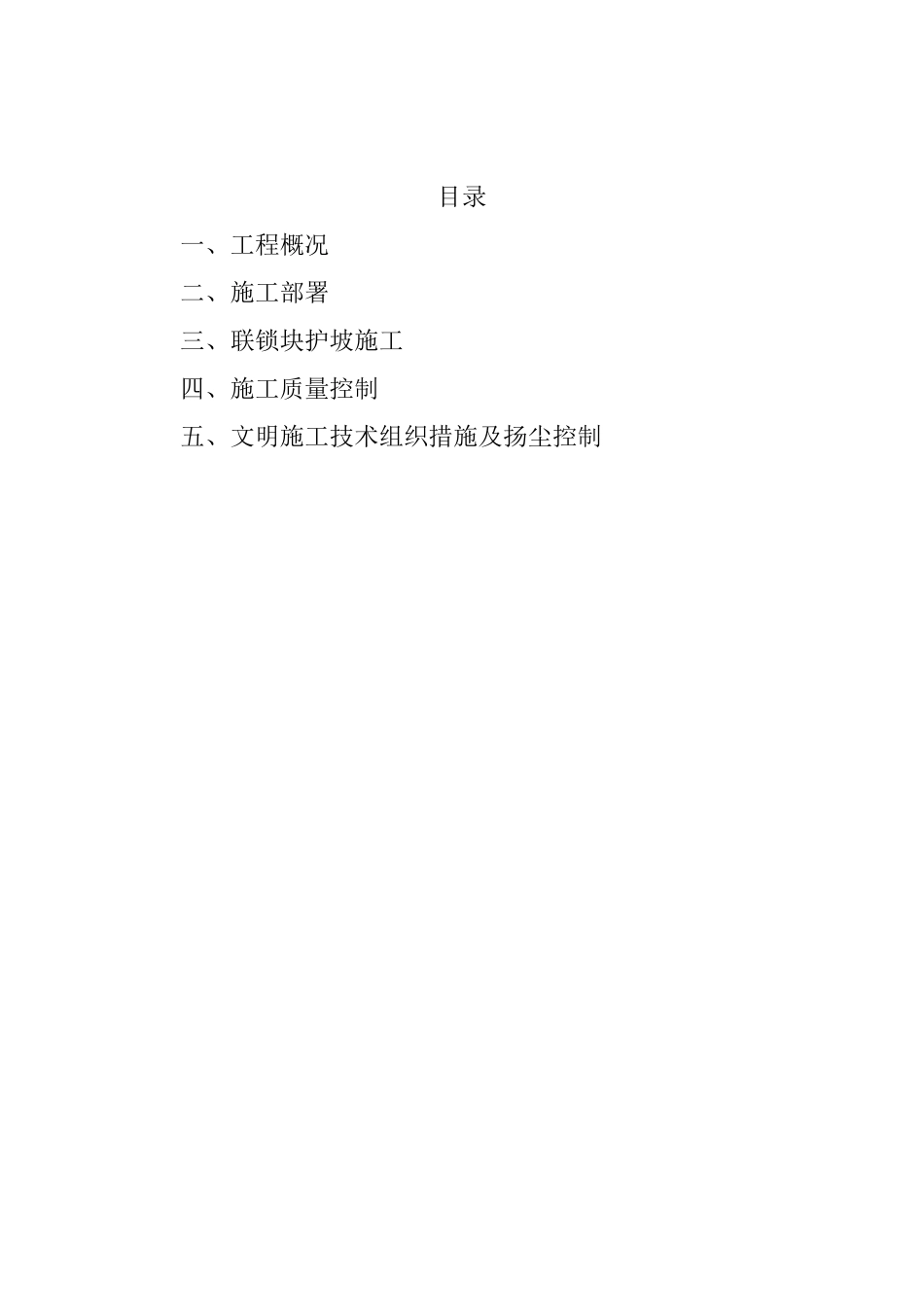

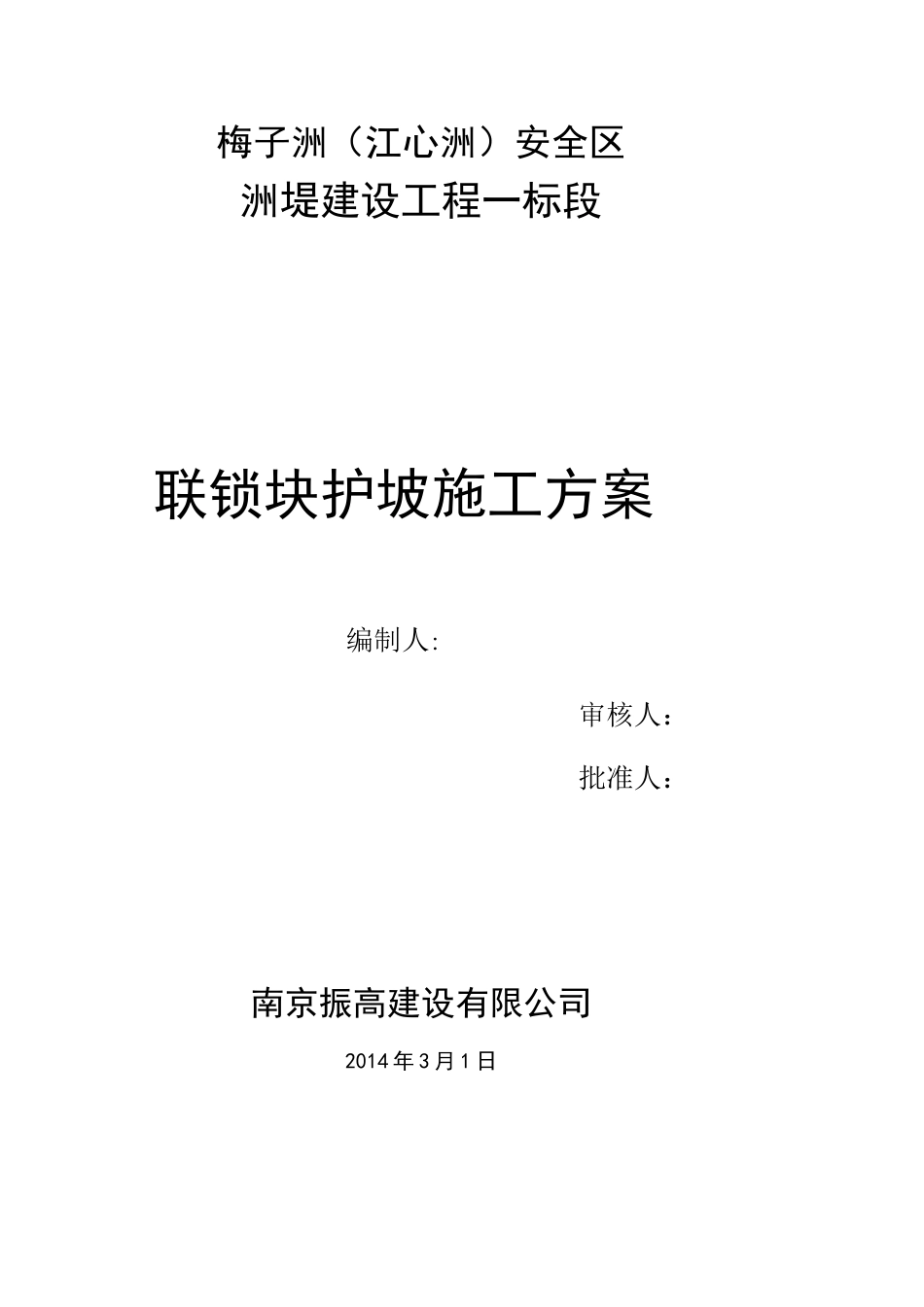

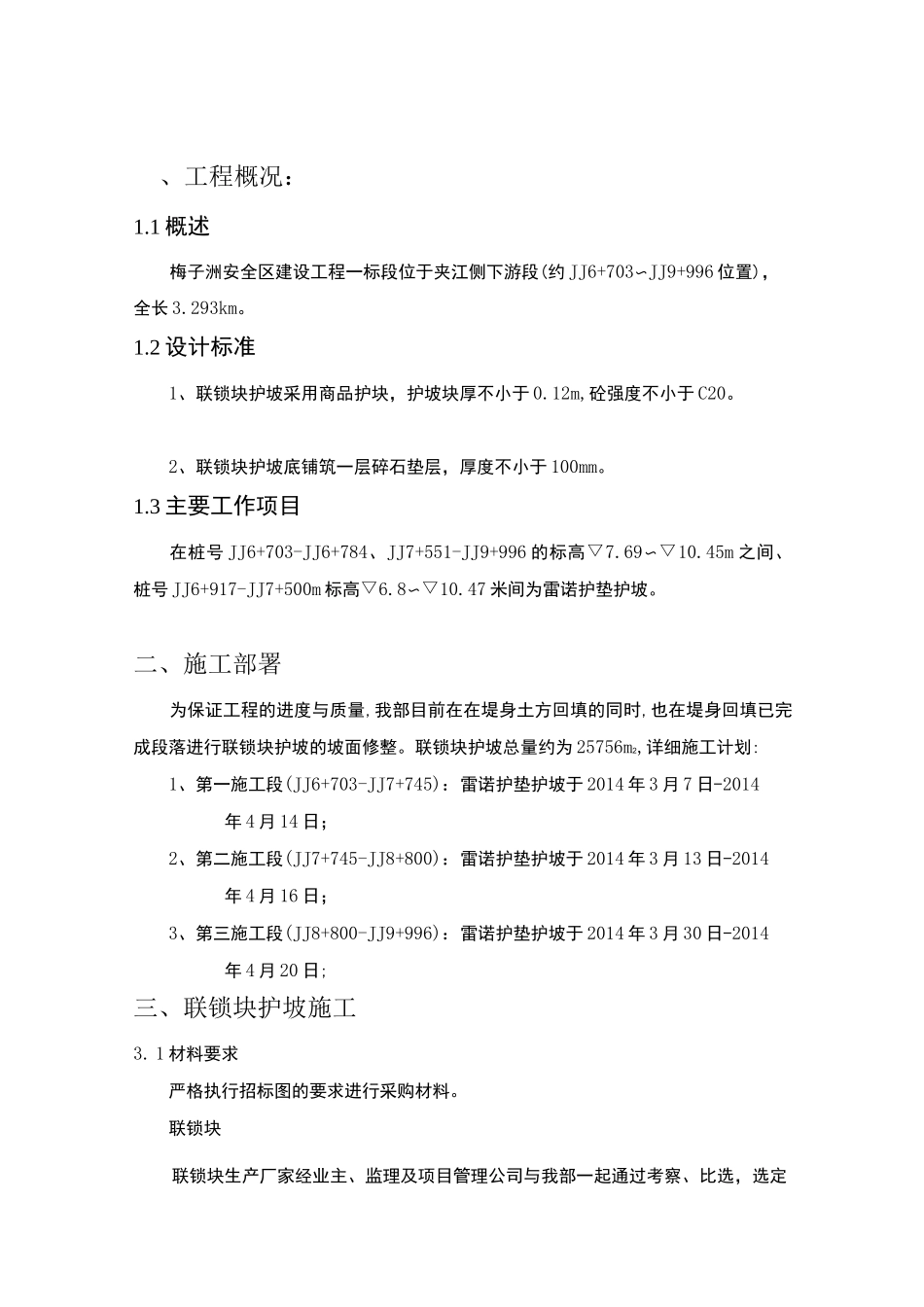

梅子洲（江心洲）安全区洲堤建设工程一标段联锁块护坡施工方案编制人：审核人：批准人：南京振高建设有限公司2014年3月1日目录一、工程概况二、施工部署三、联锁块护坡施工四、施工质量控制五、文明施工技术组织措施及扬尘控制、工程概况：1.1概述梅子洲安全区建设工程一标段位于夹江侧下游段(约JJ6+703〜JJ9+996位置)，全长3.293km。1.2设计标准1、联锁块护坡采用商品护块，护坡块厚不小于0.12m,砼强度不小于C20。2、联锁块护坡底铺筑一层碎石垫层，厚度不小于100mm。1.3主要工作项目在桩号JJ6+703-JJ6+784、JJ7+551-JJ9+996的标高▽7.69〜▽10.45m之间、桩号JJ6+917-JJ7+500m标高▽6.8〜▽10.47米间为雷诺护垫护坡。二、施工部署为保证工程的进度与质量,我部目前在在堤身土方回填的同时,也在堤身回填已完成段落进行联锁块护坡的坡面修整。联锁块护坡总量约为25756m2,详细施工计划:1、第一施工段(JJ6+703-JJ7+745)：雷诺护垫护坡于2014年3月7日-2014年4月14日；2、第二施工段(JJ7+745-JJ8+800)：雷诺护垫护坡于2014年3月13日-2014年4月16日；3、第三施工段(JJ8+800-JJ9+996)：雷诺护垫护坡于2014年3月30日-2014年4月20日;三、联锁块护坡施工3.1材料要求严格执行招标图的要求进行采购材料。联锁块联锁块生产厂家经业主、监理及项目管理公司与我部一起通过考察、比选，选定了信誉良好、质优价廉、生产能力强的厂家作为本项目的联锁块供应商。及至联锁块送到现场后，对其外观、几何尺寸、砼取芯的送样检测合格后使用，不合的一律不得使用。碎石料采用质地坚硬、粒形、级配良好的碎石，其质量标准符合规范要求，质量不合格的石子不准进场。到工地石子经验收合格后卸料，并按规范要求取样试验，合格后使用，不合格的严禁使用。3.2施工方法（含碎石垫层等）1施工准备。为合理利用资源和确保安全有效组织生产，配置和落实人员、机械、材料、工具等施工准备。2坡面整平。按坝坡坡面的设计高程，采用全站仪全程监控坡面整平。先用挖掘机对坡面余土进行较为精确的削坡和整平，再由人工按10mx10m网格挂线进行坡面的精确整平。3垫层料铺筑。用自卸汽车从备料场将筛余卵砾石料直接运至作业面卸除，再用挖机将碎石布料至设计高程，最后由人工精确整平。4联锁混凝土砌块铺设①设高程控制桩，挂标高控制线。按设计护坡坡度和高程，在垂直坡底镇脚方向上按6m间距分别打桩挂线，再在镇脚水平方向挂两道水平控制线，水平线位于垂直方向线的上方。②找平层碎石铺填。在其下铺填一薄层碎石（厚约3cm），以利于对砌块进行高程和平整度的调整。碎石铺填同砌块砌筑宜随铺随砌，随砌随铺。③砌筑第一行混凝土砌块。从坝脚浆砌石镇脚一侧开始，砌块底边沿线对齐下边起始标高控制线，砌块的上边沿对齐上边水平线，由坝脚向坝肩方向按标高控制线逐行砌筑。④砌块砌筑时，由两人配合，采用一对专制钢齿耙完成对砼砌块的“抬运一就位一放下一找平一锤实”等。⑤砌块由垂直方向放置到砌筑位置后上下移动，以使砌块下碎石找平层平整密实，并借助齿耙和木槌调整水平和高度。⑥在同一作业面内，混凝土砌块的砌筑应从左（或右）下角开始沿水平方向逐行进行，以防产生累积误差，影响砌筑质量。四、施工质量控制（1）质量控制目标。护坡砌块面层表面整齐、美观，平整度按每2m高差不超过10mm；砌块掉角率W59/6。（2）质量控制措施。①在护坡坡脚处设置浆砌块石（或现浇砼）镇脚，以控制第一行砌块底脚线高程和位置的一致性。砌筑时随时依据镇脚中心线校核各砌块底脚线偏离控制线的位置，以确保整个护坡面层砌块的线缝整齐、平顺。②砌筑时按10mX10m网格，设控制桩，拄高程控制线（垂直和水平方向）。每行砌块均严格按设计标高挂线砌筑。③砌筑施工中对坡面平整度随时自检。按每米高差不超过10mm控制，使用2m靠尺在水平和垂直方向检测，必要时用找平层碎石进行调整。④采用牵6钢筋弯制成专用工具，将锚固梁混凝土与砌块接触处表面轧压出凹痕，尽量使之与周围砌块浑然一体，美观整齐。⑤及时用107胶水泥腻子对护坡面层砌块掉角进行修补，确保护坡面层外观质量。五、文明施工技术组织措施及扬尘控制1、加强施工现场料场管理1...
